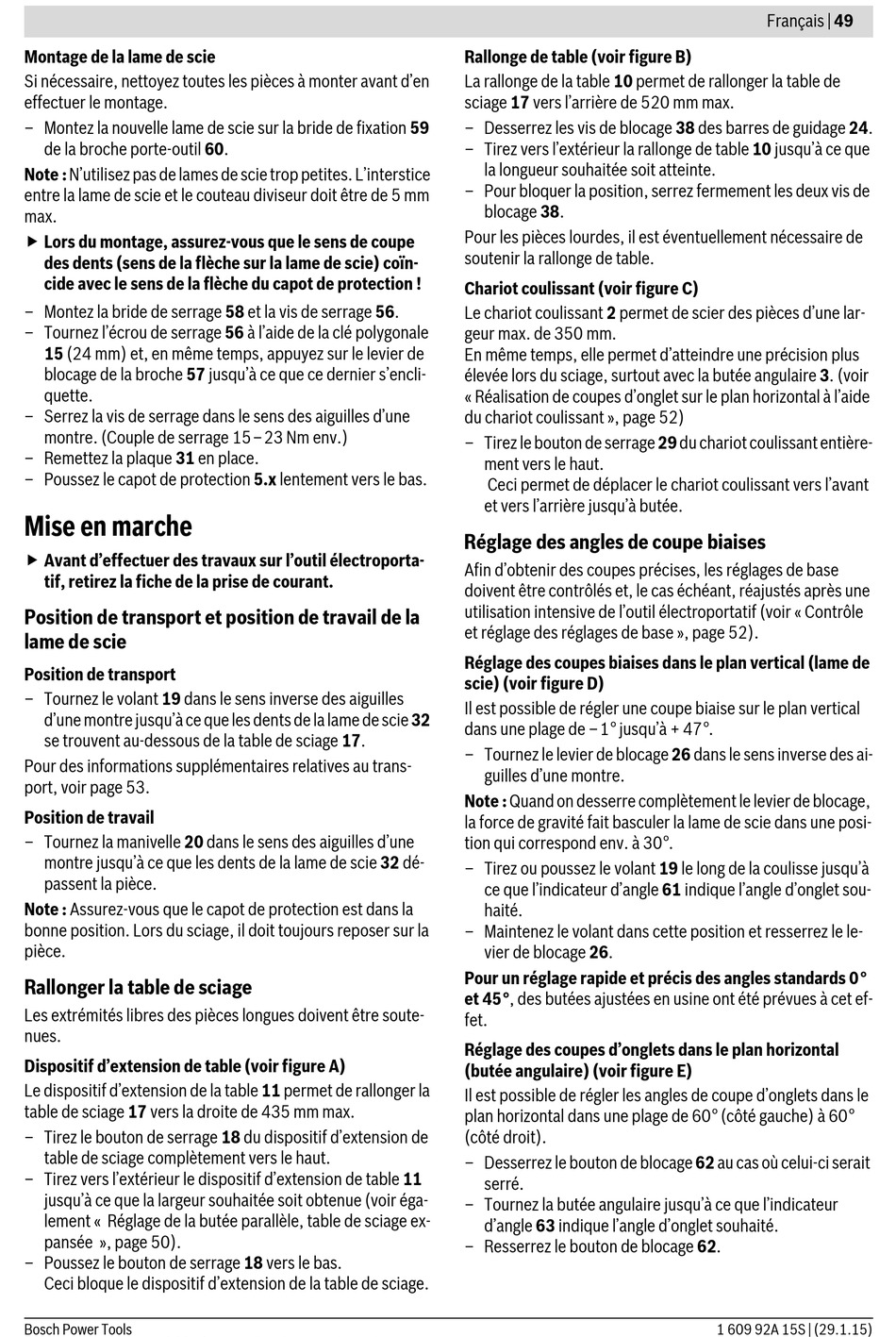

Montage de la lame de scie
Si nécessaire, nettoyez toutes les pièces à monter avant d'en
effectuer le montage.
– Montez la nouvelle lame de scie sur la bride de fixation 59
de la broche porte-outil 60.
Note : N'utilisez pas de lames de scie trop petites. L'interstice
entre la lame de scie et le couteau diviseur doit être de 5 mm
max.
 Lors du montage, assurez-vous que le sens de coupe
des dents (sens de la flèche sur la lame de scie) coïn-
cide avec le sens de la flèche du capot de protection !
– Montez la bride de serrage 58 et la vis de serrage 56.
– Tournez l'écrou de serrage 56 à l'aide de la clé polygonale
15 (24 mm) et, en même temps, appuyez sur le levier de
blocage de la broche 57 jusqu'à ce que ce dernier s'encli-
quette.
– Serrez la vis de serrage dans le sens des aiguilles d'une
montre. (Couple de serrage 15–23 Nm env.)
– Remettez la plaque 31 en place.
– Poussez le capot de protection 5.x lentement vers le bas.

Mise en marche

 Avant d'effectuer des travaux sur l'outil électroporta-
tif, retirez la fiche de la prise de courant.
Position de transport et position de travail de la
lame de scie
Position de transport
– Tournez le volant 19 dans le sens inverse des aiguilles
d'une montre jusqu'à ce que les dents de la lame de scie 32
se trouvent au-dessous de la table de sciage 17.
Pour des informations supplémentaires relatives au trans-
port, voir page 53.
Position de travail
– Tournez la manivelle 20 dans le sens des aiguilles d'une
montre jusqu'à ce que les dents de la lame de scie 32 dé-
passent la pièce.
Note : Assurez-vous que le capot de protection est dans la
bonne position. Lors du sciage, il doit toujours reposer sur la
pièce.
Rallonger la table de sciage
Les extrémités libres des pièces longues doivent être soute-
nues.
Dispositif d'extension de table (voir figure A)
Le dispositif d'extension de la table 11 permet de rallonger la
table de sciage 17 vers la droite de 435 mm max.
– Tirez le bouton de serrage 18 du dispositif d'extension de
table de sciage complètement vers le haut.
– Tirez vers l'extérieur le dispositif d'extension de table 11
jusqu'à ce que la largeur souhaitée soit obtenue (voir éga-
lement « Réglage de la butée parallèle, table de sciage ex-
pansée », page 50).
– Poussez le bouton de serrage 18 vers le bas.
Ceci bloque le dispositif d'extension de la table de sciage.
Bosch Power Tools
Rallonge de table (voir figure B)
La rallonge de la table 10 permet de rallonger la table de
sciage 17 vers l'arrière de 520 mm max.
– Desserrez les vis de blocage 38 des barres de guidage 24.
– Tirez vers l'extérieur la rallonge de table 10 jusqu'à ce que
la longueur souhaitée soit atteinte.
– Pour bloquer la position, serrez fermement les deux vis de
blocage 38.
Pour les pièces lourdes, il est éventuellement nécessaire de
soutenir la rallonge de table.
Chariot coulissant (voir figure C)
Le chariot coulissant 2 permet de scier des pièces d'une lar-
geur max. de 350 mm.
En même temps, elle permet d'atteindre une précision plus
élevée lors du sciage, surtout avec la butée angulaire 3. (voir
« Réalisation de coupes d'onglet sur le plan horizontal à l'aide
du chariot coulissant », page 52)
– Tirez le bouton de serrage 29 du chariot coulissant entière-
ment vers le haut.
Ceci permet de déplacer le chariot coulissant vers l'avant
et vers l'arrière jusqu'à butée.
Réglage des angles de coupe biaises
Afin d'obtenir des coupes précises, les réglages de base
doivent être contrôlés et, le cas échéant, réajustés après une
utilisation intensive de l'outil électroportatif (voir « Contrôle
et réglage des réglages de base », page 52).
Réglage des coupes biaises dans le plan vertical (lame de
scie) (voir figure D)
Il est possible de régler une coupe biaise sur le plan vertical
dans une plage de –1° jusqu'à + 47°.
– Tournez le levier de blocage 26 dans le sens inverse des ai-
guilles d'une montre.
Note : Quand on desserre complètement le levier de blocage,
la force de gravité fait basculer la lame de scie dans une posi-
tion qui correspond env. à 30°.
– Tirez ou poussez le volant 19 le long de la coulisse jusqu'à
ce que l'indicateur d'angle 61 indique l'angle d'onglet sou-
haité.
– Maintenez le volant dans cette position et resserrez le le-
vier de blocage 26.
Pour un réglage rapide et précis des angles standards 0°
et 45°, des butées ajustées en usine ont été prévues à cet ef-
fet.
Réglage des coupes d'onglets dans le plan horizontal
(butée angulaire) (voir figure E)
Il est possible de régler les angles de coupe d'onglets dans le
plan horizontal dans une plage de 60° (côté gauche) à 60°
(côté droit).
– Desserrez le bouton de blocage 62 au cas où celui-ci serait
serré.
– Tournez la butée angulaire jusqu'à ce que l'indicateur
d'angle 63 indique l'angle d'onglet souhaité.
– Resserrez le bouton de blocage 62.
