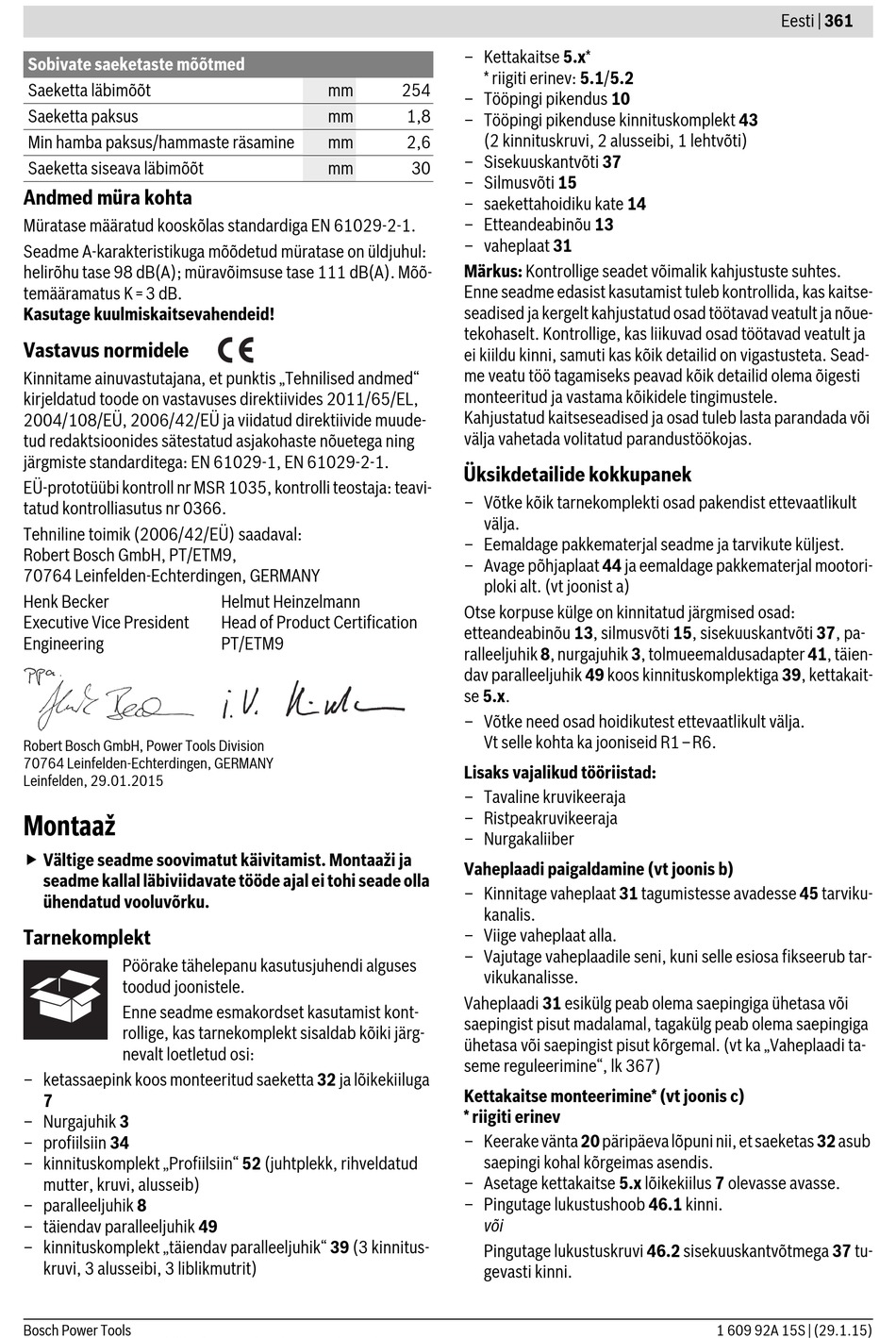

Tarnekomplekt - Bosch GTS 10 XC Professional Originalbetriebsanleitung

Sobivate saeketaste mõõtmed
Saeketta läbimõõt
Saeketta paksus
Min hamba paksus/hammaste räsamine
Saeketta siseava läbimõõt
Andmed müra kohta
Müratase määratud kooskõlas standardiga EN 61029-2-1.
Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:
helirõhu tase 98 dB(A); müravõimsuse tase 111 dB(A). Mõõ-
temääramatus K=3 dB.
Kasutage kuulmiskaitsevahendeid!
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed"
kirjeldatud toode on vastavuses direktiivides 2011/65/EL,
2004/108/EÜ, 2006/42/EÜ ja viidatud direktiivide muude-
tud redaktsioonides sätestatud asjakohaste nõuetega ning
järgmiste standarditega: EN 61029-1, EN 61029-2-1.
EÜ-prototüübi kontroll nr MSR 1035, kontrolli teostaja: teavi-
tatud kontrolliasutus nr 0366.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 29.01.2015
Montaaž
 Vältige seadme soovimatut käivitamist. Montaaži ja
seadme kallal läbiviidavate tööde ajal ei tohi seade olla
ühendatud vooluvõrku.

Tarnekomplekt

Pöörake tähelepanu kasutusjuhendi alguses
toodud joonistele.
Enne seadme esmakordset kasutamist kont-
rollige, kas tarnekomplekt sisaldab kõiki järg-
nevalt loetletud osi:
– ketassaepink koos monteeritud saeketta 32 ja lõikekiiluga
7
– Nurgajuhik 3
– profiilsiin 34
– kinnituskomplekt „Profiilsiin" 52 (juhtplekk, rihveldatud
mutter, kruvi, alusseib)
– paralleeljuhik 8
– täiendav paralleeljuhik 49
– kinnituskomplekt „täiendav paralleeljuhik" 39 (3 kinnitus-
kruvi, 3 alusseibi, 3 liblikmutrit)
Bosch Power Tools
mm
mm
mm
mm
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
– Kettakaitse 5.x*
* riigiti erinev: 5.1/5.2
254
– Tööpingi pikendus 10
1,8
– Tööpingi pikenduse kinnituskomplekt 43
(2 kinnituskruvi, 2 alusseibi, 1 lehtvõti)
2,6
– Sisekuuskantvõti 37
30
– Silmusvõti 15
– saekettahoidiku kate 14
– Etteandeabinõu 13
– vaheplaat 31
Märkus: Kontrollige seadet võimalik kahjustuste suhtes.
Enne seadme edasist kasutamist tuleb kontrollida, kas kaitse-
seadised ja kergelt kahjustatud osad töötavad veatult ja nõue-
tekohaselt. Kontrollige, kas liikuvad osad töötavad veatult ja
ei kiildu kinni, samuti kas kõik detailid on vigastusteta. Sead-
me veatu töö tagamiseks peavad kõik detailid olema õigesti
monteeritud ja vastama kõikidele tingimustele.
Kahjustatud kaitseseadised ja osad tuleb lasta parandada või
välja vahetada volitatud parandustöökojas.
Üksikdetailide kokkupanek
– Võtke kõik tarnekomplekti osad pakendist ettevaatlikult
välja.
– Eemaldage pakkematerjal seadme ja tarvikute küljest.
– Avage põhjaplaat 44 ja eemaldage pakkematerjal mootori-
ploki alt. (vt joonist a)
Otse korpuse külge on kinnitatud järgmised osad:
etteandeabinõu 13, silmusvõti 15, sisekuuskantvõti 37, pa-
ralleeljuhik 8, nurgajuhik 3, tolmueemaldusadapter 41, täien-
dav paralleeljuhik 49 koos kinnituskomplektiga 39, kettakait-
se 5.x.
– Võtke need osad hoidikutest ettevaatlikult välja.
Vt selle kohta ka jooniseid R1–R6.
Lisaks vajalikud tööriistad:
– Tavaline kruvikeeraja
– Ristpeakruvikeeraja
– Nurgakaliiber
Vaheplaadi paigaldamine (vt joonis b)
– Kinnitage vaheplaat 31 tagumistesse avadesse 45 tarviku-
kanalis.
– Viige vaheplaat alla.
– Vajutage vaheplaadile seni, kuni selle esiosa fikseerub tar-
vikukanalisse.
Vaheplaadi 31 esikülg peab olema saepingiga ühetasa või
saepingist pisut madalamal, tagakülg peab olema saepingiga
ühetasa või saepingist pisut kõrgemal. (vt ka „Vaheplaadi ta-
seme reguleerimine", lk 367)
Kettakaitse monteerimine* (vt joonis c)
* riigiti erinev
– Keerake vänta 20 päripäeva lõpuni nii, et saeketas 32 asub
saepingi kohal kõrgeimas asendis.
– Asetage kettakaitse 5.x lõikekiilus 7 olevasse avasse.
– Pingutage lukustushoob 46.1 kinni.
või
Pingutage lukustuskruvi 46.2 sisekuuskantvõtmega 37 tu-
gevasti kinni.
