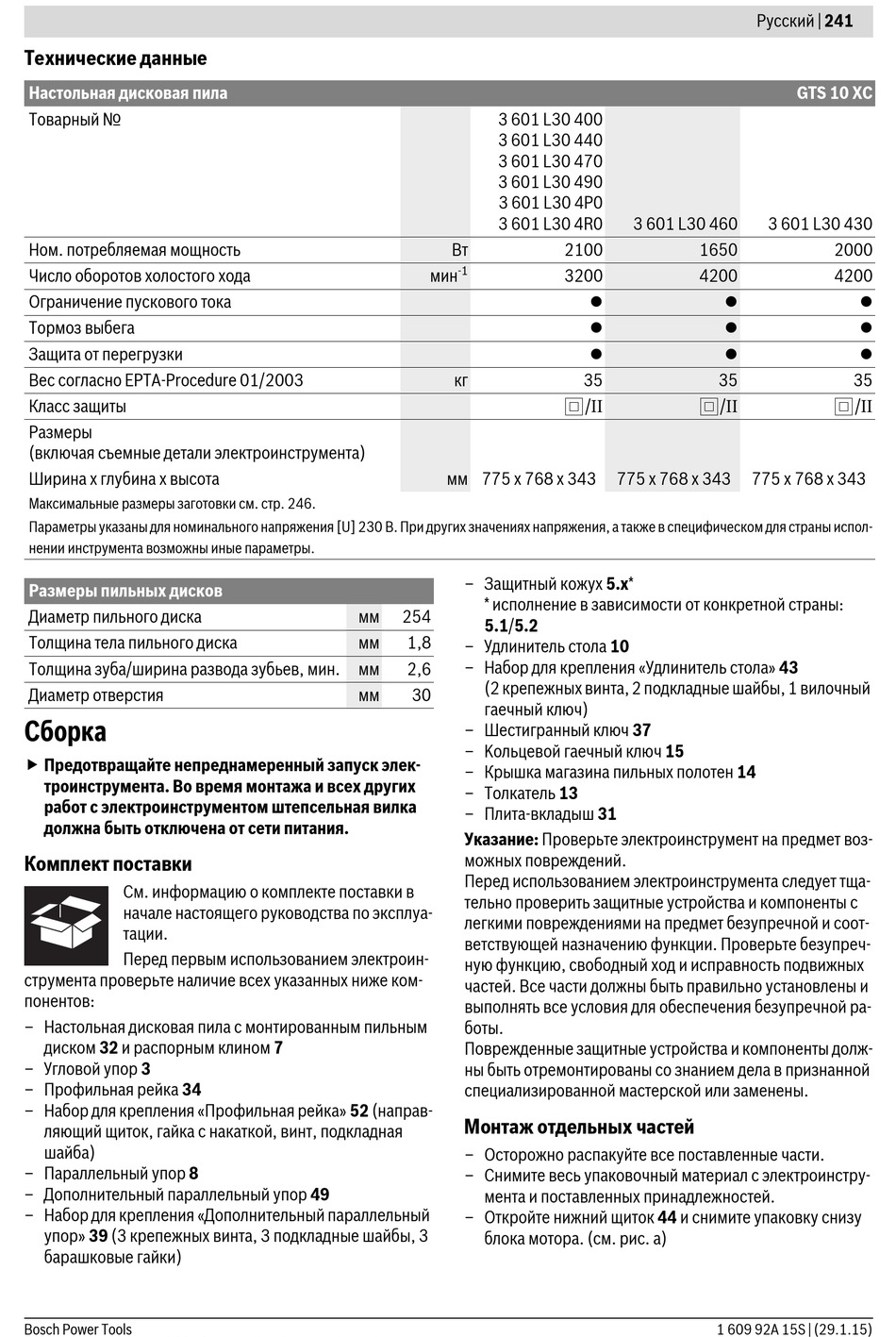

Технические данные
Настольная дисковая пила
Товарный №
Ном. потребляемая мощность
Число оборотов холостого хода
Ограничение пускового тока
Тормоз выбега
Защита от перегрузки
Вес согласно EPTA-Procedure 01/2003
Класс защиты
Размеры
(включая съемные детали электроинструмента)
Ширина x глубина x высота
Максимальные размеры заготовки см. стр. 246.
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны испол-
нении инструмента возможны иные параметры.
Размеры пильных дисков
Диаметр пильного диска
Толщина тела пильного диска
Толщина зуба/ширина развода зубьев, мин. мм
Диаметр отверстия
Сборка
 Предотвращайте непреднамеренный запуск элек-
троинструмента. Во время монтажа и всех других
работ с электроинструментом штепсельная вилка
должна быть отключена от сети питания.
Комплект поставки
См. информацию о комплекте поставки в
начале настоящего руководства по эксплуа-
тации.
Перед первым использованием электроин-
струмента проверьте наличие всех указанных ниже ком-
понентов:
– Настольная дисковая пила с монтированным пильным
диском 32 и распорным клином 7
– Угловой упор 3
– Профильная рейка 34
– Набор для крепления «Профильная рейка» 52 (направ-
ляющий щиток, гайка с накаткой, винт, подкладная
шайба)
– Параллельный упор 8
– Дополнительный параллельный упор 49
– Набор для крепления «Дополнительный параллельный
упор» 39 (3 крепежных винта, 3 подкладные шайбы, 3
барашковые гайки)
Bosch Power Tools
3 601 L30 400
3 601 L30 440
3 601 L30 470
3 601 L30 490
3 601 L30 4P0
3 601 L30 4R0
Вт
-1
мин
кг
мм 775 x 768 x 343
– Защитный кожух 5.x*
* исполнение в зависимости от конкретной страны:
мм 254
5.1/5.2
мм 1,8
– Удлинитель стола 10
– Hабор для крепления «Удлинитель стола» 43
2,6
(2 крепежных винта, 2 подкладные шайбы, 1 вилочный
мм 30
гаечный ключ)
– Шестигранный ключ 37
– Kольцевой гаечный ключ 15
– Крышка магазина пильных полотен 14
– Толкатель 13
– Плита-вкладыш 31
Указание: Проверьте электроинструмент на предмет воз-
можных повреждений.
Перед использованием электроинструмента следует тща-
тельно проверить защитные устройства и компоненты с
легкими повреждениями на предмет безупречной и соот-
ветствующей назначению функции. Проверьте безупреч-
ную функцию, свободный ход и исправность подвижных
частей. Все части должны быть правильно установлены и
выполнять все условия для обеспечения безупречной ра-
боты.
Поврежденные защитные устройства и компоненты долж-
ны быть отремонтированы со знанием дела в признанной
специализированной мастерской или заменены.
Монтаж отдельных частей
– Осторожно распакуйте все поставленные части.
– Снимите весь упаковочный материал с электроинстру-
мента и поставленных принадлежностей.
– Откройте нижний щиток 44 и снимите упаковку снизу
блока мотора. (см. рис. a)
3 601 L30 460
2100 1650
3200 4200
 
 
 
35 35
/II /II
775 x 768 x 343
1 609 92A 15S | (29.1.15)
Русский | 241
GTS 10 XC
3 601 L30 430
2000
4200



35
/II
775 x 768 x 343
