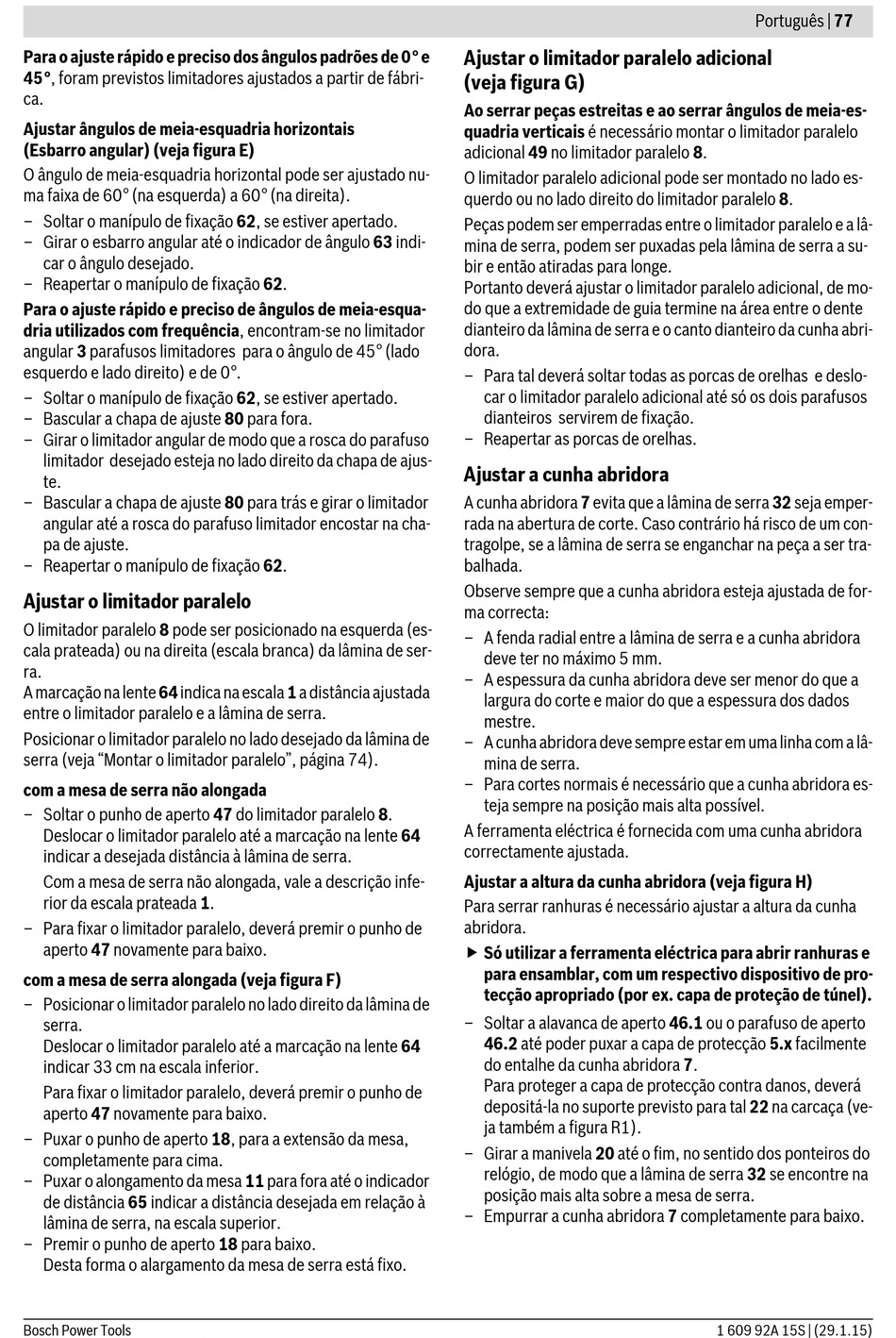

Para o ajuste rápido e preciso dos ângulos padrões de 0° e
45°, foram previstos limitadores ajustados a partir de fábri-
ca.
Ajustar ângulos de meia-esquadria horizontais
(Esbarro angular) (veja figura E)
O ângulo de meia-esquadria horizontal pode ser ajustado nu-
ma faixa de 60° (na esquerda) a 60° (na direita).
– Soltar o manípulo de fixação 62, se estiver apertado.
– Girar o esbarro angular até o indicador de ângulo 63 indi-
car o ângulo desejado.
– Reapertar o manípulo de fixação 62.
Para o ajuste rápido e preciso de ângulos de meia-esqua-
dria utilizados com frequência, encontram-se no limitador
angular 3 parafusos limitadores para o ângulo de 45° (lado
esquerdo e lado direito) e de 0°.
– Soltar o manípulo de fixação 62, se estiver apertado.
– Bascular a chapa de ajuste 80 para fora.
– Girar o limitador angular de modo que a rosca do parafuso
limitador desejado esteja no lado direito da chapa de ajus-
te.
– Bascular a chapa de ajuste 80 para trás e girar o limitador
angular até a rosca do parafuso limitador encostar na cha-
pa de ajuste.
– Reapertar o manípulo de fixação 62.
Ajustar o limitador paralelo
O limitador paralelo 8 pode ser posicionado na esquerda (es-
cala prateada) ou na direita (escala branca) da lâmina de ser-
ra.
A marcação na lente 64 indica na escala 1 a distância ajustada
entre o limitador paralelo e a lâmina de serra.
Posicionar o limitador paralelo no lado desejado da lâmina de
serra (veja "Montar o limitador paralelo", página 74).
com a mesa de serra não alongada
– Soltar o punho de aperto 47 do limitador paralelo 8.
Deslocar o limitador paralelo até a marcação na lente 64
indicar a desejada distância à lâmina de serra.
Com a mesa de serra não alongada, vale a descrição infe-
rior da escala prateada 1.
– Para fixar o limitador paralelo, deverá premir o punho de
aperto 47 novamente para baixo.
com a mesa de serra alongada (veja figura F)
– Posicionar o limitador paralelo no lado direito da lâmina de
serra.
Deslocar o limitador paralelo até a marcação na lente 64
indicar 33 cm na escala inferior.
Para fixar o limitador paralelo, deverá premir o punho de
aperto 47 novamente para baixo.
– Puxar o punho de aperto 18, para a extensão da mesa,
completamente para cima.
– Puxar o alongamento da mesa 11 para fora até o indicador
de distância 65 indicar a distância desejada em relação à
lâmina de serra, na escala superior.
– Premir o punho de aperto 18 para baixo.
Desta forma o alargamento da mesa de serra está fixo.
Bosch Power Tools
Ajustar o limitador paralelo adicional
(veja figura G)
Ao serrar peças estreitas e ao serrar ângulos de meia-es-
quadria verticais é necessário montar o limitador paralelo
adicional 49 no limitador paralelo 8.
O limitador paralelo adicional pode ser montado no lado es-
querdo ou no lado direito do limitador paralelo 8.
Peças podem ser emperradas entre o limitador paralelo e a lâ-
mina de serra, podem ser puxadas pela lâmina de serra a su-
bir e então atiradas para longe.
Portanto deverá ajustar o limitador paralelo adicional, de mo-
do que a extremidade de guia termine na área entre o dente
dianteiro da lâmina de serra e o canto dianteiro da cunha abri-
dora.
– Para tal deverá soltar todas as porcas de orelhas e deslo-
car o limitador paralelo adicional até só os dois parafusos
dianteiros servirem de fixação.
– Reapertar as porcas de orelhas.
Ajustar a cunha abridora
A cunha abridora 7 evita que a lâmina de serra 32 seja emper-
rada na abertura de corte. Caso contrário há risco de um con-
tragolpe, se a lâmina de serra se enganchar na peça a ser tra-
balhada.
Observe sempre que a cunha abridora esteja ajustada de for-
ma correcta:
– A fenda radial entre a lâmina de serra e a cunha abridora
deve ter no máximo 5 mm.
– A espessura da cunha abridora deve ser menor do que a
largura do corte e maior do que a espessura dos dados
mestre.
– A cunha abridora deve sempre estar em uma linha com a lâ-
mina de serra.
– Para cortes normais é necessário que a cunha abridora es-
teja sempre na posição mais alta possível.
A ferramenta eléctrica é fornecida com uma cunha abridora
correctamente ajustada.
Ajustar a altura da cunha abridora (veja figura H)
Para serrar ranhuras é necessário ajustar a altura da cunha
abridora.
 Só utilizar a ferramenta eléctrica para abrir ranhuras e
para ensamblar, com um respectivo dispositivo de pro-
tecção apropriado (por ex. capa de proteção de túnel).
– Soltar a alavanca de aperto 46.1 ou o parafuso de aperto
46.2 até poder puxar a capa de protecção 5.x facilmente
do entalhe da cunha abridora 7.
Para proteger a capa de protecção contra danos, deverá
depositá-la no suporte previsto para tal 22 na carcaça (ve-
ja também a figura R1).
– Girar a manivela 20 até o fim, no sentido dos ponteiros do
relógio, de modo que a lâmina de serra 32 se encontre na
posição mais alta sobre a mesa de serra.
– Empurrar a cunha abridora 7 completamente para baixo.
