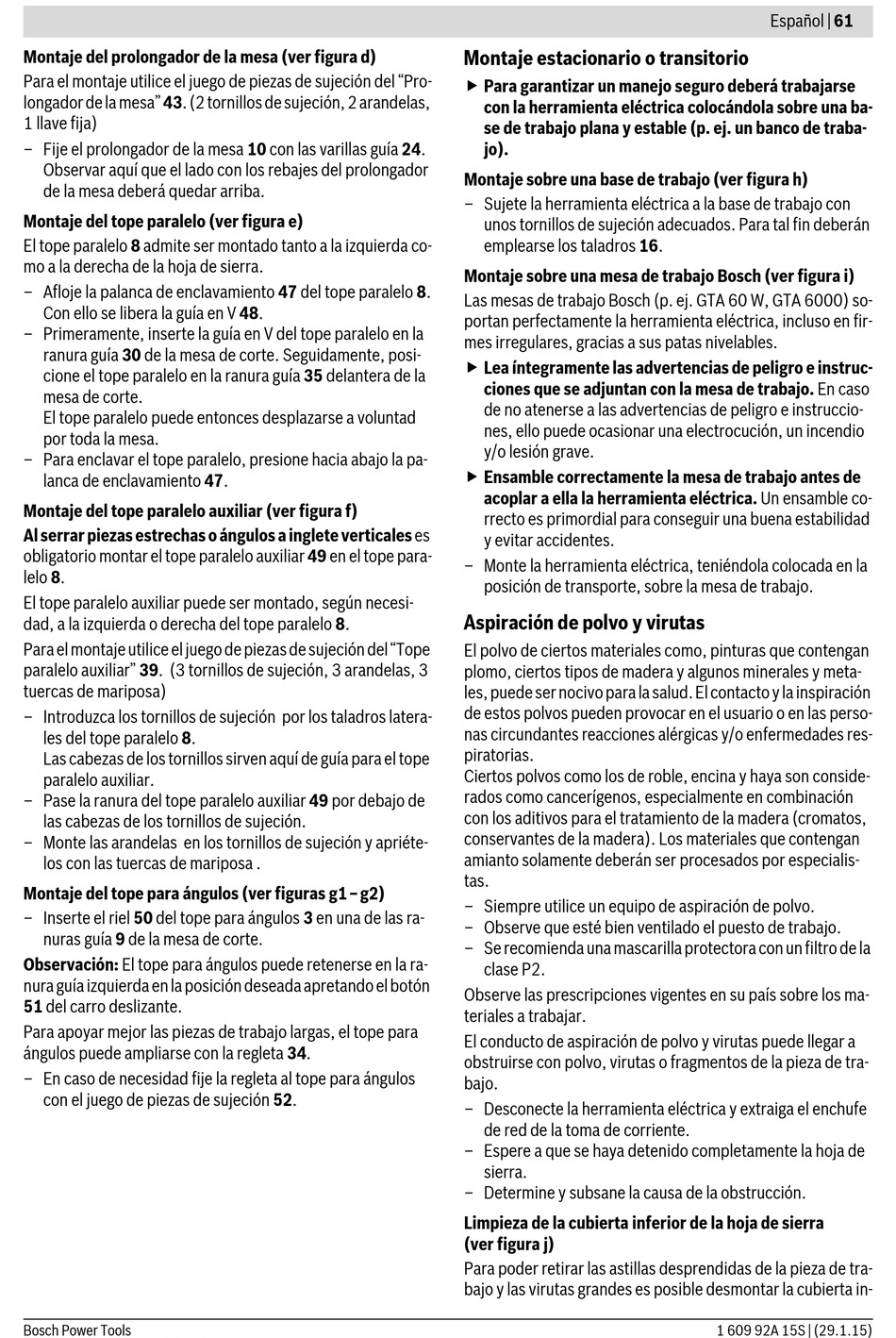

Montaje del prolongador de la mesa (ver figura d)
Para el montaje utilice el juego de piezas de sujeción del "Pro-
longador de la mesa" 43. (2 tornillos de sujeción, 2 arandelas,
1 llave fija)
– Fije el prolongador de la mesa 10 con las varillas guía 24.
Observar aquí que el lado con los rebajes del prolongador
de la mesa deberá quedar arriba.
Montaje del tope paralelo (ver figura e)
El tope paralelo 8 admite ser montado tanto a la izquierda co-
mo a la derecha de la hoja de sierra.
– Afloje la palanca de enclavamiento 47 del tope paralelo 8.
Con ello se libera la guía en V 48.
– Primeramente, inserte la guía en V del tope paralelo en la
ranura guía 30 de la mesa de corte. Seguidamente, posi-
cione el tope paralelo en la ranura guía 35 delantera de la
mesa de corte.
El tope paralelo puede entonces desplazarse a voluntad
por toda la mesa.
– Para enclavar el tope paralelo, presione hacia abajo la pa-
lanca de enclavamiento 47.
Montaje del tope paralelo auxiliar (ver figura f)
Al serrar piezas estrechas o ángulos a inglete verticales es
obligatorio montar el tope paralelo auxiliar 49 en el tope para-
lelo 8.
El tope paralelo auxiliar puede ser montado, según necesi-
dad, a la izquierda o derecha del tope paralelo 8.
Para el montaje utilice el juego de piezas de sujeción del "Tope
paralelo auxiliar" 39. (3 tornillos de sujeción, 3 arandelas, 3
tuercas de mariposa)
– Introduzca los tornillos de sujeción por los taladros latera-
les del tope paralelo 8.
Las cabezas de los tornillos sirven aquí de guía para el tope
paralelo auxiliar.
– Pase la ranura del tope paralelo auxiliar 49 por debajo de
las cabezas de los tornillos de sujeción.
– Monte las arandelas en los tornillos de sujeción y apriéte-
los con las tuercas de mariposa .
Montaje del tope para ángulos (ver figuras g1–g2)
– Inserte el riel 50 del tope para ángulos 3 en una de las ra-
nuras guía 9 de la mesa de corte.
Observación: El tope para ángulos puede retenerse en la ra-
nura guía izquierda en la posición deseada apretando el botón
51 del carro deslizante.
Para apoyar mejor las piezas de trabajo largas, el tope para
ángulos puede ampliarse con la regleta 34.
– En caso de necesidad fije la regleta al tope para ángulos
con el juego de piezas de sujeción 52.
Bosch Power Tools
Montaje estacionario o transitorio
 Para garantizar un manejo seguro deberá trabajarse
con la herramienta eléctrica colocándola sobre una ba-
se de trabajo plana y estable (p. ej. un banco de traba-
jo).
Montaje sobre una base de trabajo (ver figura h)
– Sujete la herramienta eléctrica a la base de trabajo con
unos tornillos de sujeción adecuados. Para tal fin deberán
emplearse los taladros 16.
Montaje sobre una mesa de trabajo Bosch (ver figura i)
Las mesas de trabajo Bosch (p. ej. GTA 60 W, GTA 6000) so-
portan perfectamente la herramienta eléctrica, incluso en fir-
mes irregulares, gracias a sus patas nivelables.
 Lea íntegramente las advertencias de peligro e instruc-
ciones que se adjuntan con la mesa de trabajo. En caso
de no atenerse a las advertencias de peligro e instruccio-
nes, ello puede ocasionar una electrocución, un incendio
y/o lesión grave.
 Ensamble correctamente la mesa de trabajo antes de
acoplar a ella la herramienta eléctrica. Un ensamble co-
rrecto es primordial para conseguir una buena estabilidad
y evitar accidentes.
– Monte la herramienta eléctrica, teniéndola colocada en la
posición de transporte, sobre la mesa de trabajo.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan
plomo, ciertos tipos de madera y algunos minerales y meta-
les, puede ser nocivo para la salud. El contacto y la inspiración
de estos polvos pueden provocar en el usuario o en las perso-
nas circundantes reacciones alérgicas y/o enfermedades res-
piratorias.
Ciertos polvos como los de roble, encina y haya son conside-
rados como cancerígenos, especialmente en combinación
con los aditivos para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales que contengan
amianto solamente deberán ser procesados por especialis-
tas.
– Siempre utilice un equipo de aspiración de polvo.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro de la
clase P2.
Observe las prescripciones vigentes en su país sobre los ma-
teriales a trabajar.
El conducto de aspiración de polvo y virutas puede llegar a
obstruirse con polvo, virutas o fragmentos de la pieza de tra-
bajo.
– Desconecte la herramienta eléctrica y extraiga el enchufe
de red de la toma de corriente.
– Espere a que se haya detenido completamente la hoja de
sierra.
– Determine y subsane la causa de la obstrucción.
Limpieza de la cubierta inferior de la hoja de sierra
(ver figura j)
Para poder retirar las astillas desprendidas de la pieza de tra-
bajo y las virutas grandes es posible desmontar la cubierta in-
