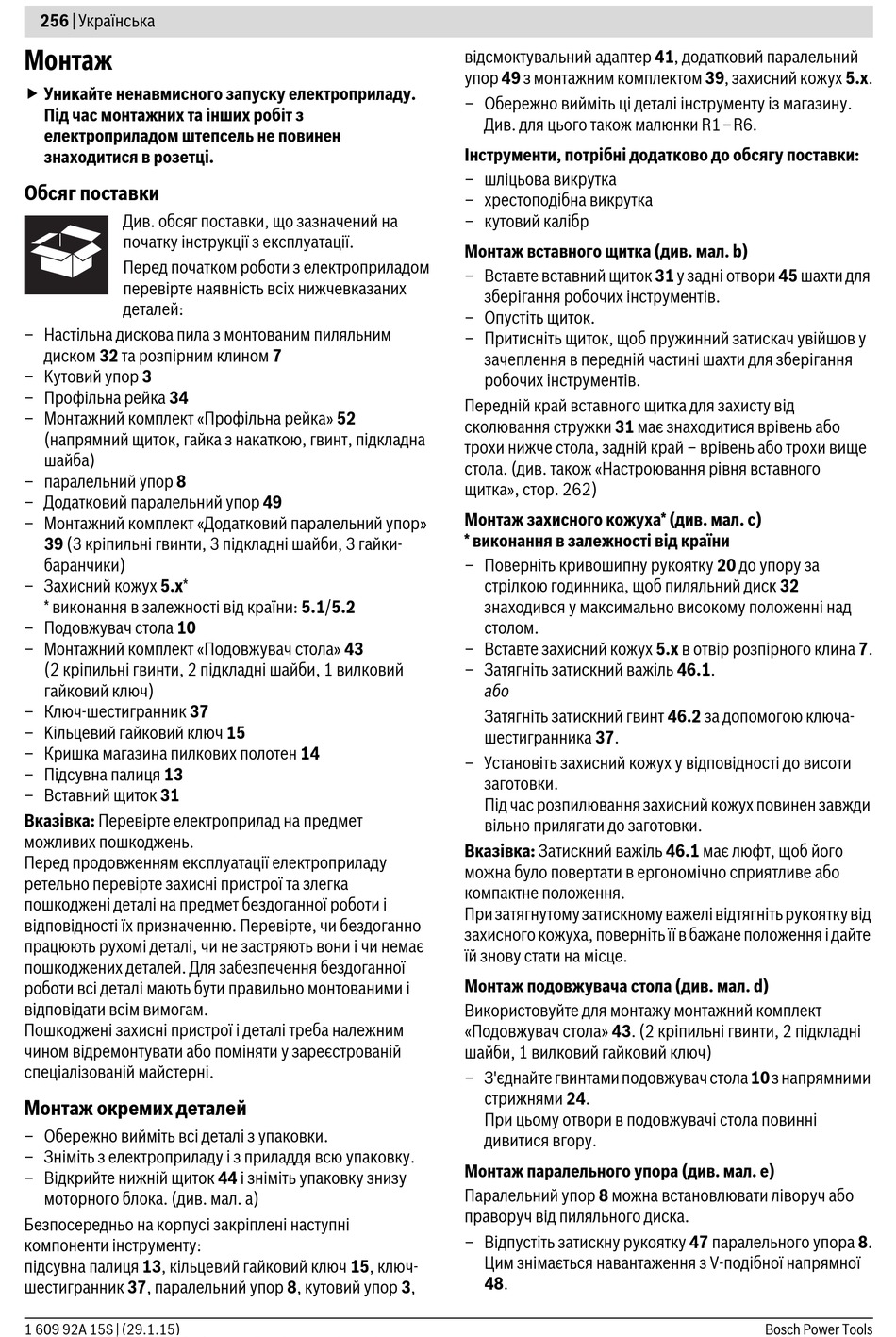

256 | Українська
Монтаж
 Уникайте ненавмисного запуску електроприладу.
Під час монтажних та інших робіт з
електроприладом штепсель не повинен
знаходитися в розетці.
Обсяг поставки
Див. обсяг поставки, що зазначений на
початку інструкції з експлуатації.
Перед початком роботи з електроприладом
перевірте наявність всіх нижчевказаних
деталей:
– Настільна дискова пила з монтованим пиляльним
диском 32 та розпірним клином 7
– Kутовий упор 3
– Профільна рейка 34
– Монтажний комплект «Профільна рейка» 52
(напрямний щиток, гайка з накаткою, гвинт, підкладна
шайба)
– паралельний упор 8
– Додатковий паралельний упор 49
– Монтажний комплект «Додатковий паралельний упор»
39 (3 кріпильні гвинти, 3 підкладні шайби, 3 гайки-
баранчики)
– Захисний кожух 5.x*
* виконання в залежності від країни: 5.1/5.2
– Подовжувач стола 10
– Mонтажний комплект «Подовжувач стола» 43
(2 кріпильні гвинти, 2 підкладні шайби, 1 вилковий
гайковий ключ)
– Ключ-шестигранник 37
– Kільцевий гайковий ключ 15
– Кришка магазина пилкових полотен 14
– Підсувна палиця 13
– Вставний щиток 31
Вказівка: Перевірте електроприлад на предмет
можливих пошкоджень.
Перед продовженням експлуатації електроприладу
ретельно перевірте захисні пристрої та злегка
пошкоджені деталі на предмет бездоганної роботи і
відповідності їх призначенню. Перевірте, чи бездоганно
працюють рухомі деталі, чи не застряють вони і чи немає
пошкоджених деталей. Для забезпечення бездоганної
роботи всі деталі мають бути правильно монтованими і
відповідати всім вимогам.
Пошкоджені захисні пристрої і деталі треба належним
чином відремонтувати або поміняти у зареєстрованій
спеціалізованій майстерні.
Монтаж окремих деталей
– Обережно вийміть всі деталі з упаковки.
– Зніміть з електроприладу і з приладдя всю упаковку.
– Відкрийте нижній щиток 44 і зніміть упаковку знизу
моторного блока. (див. мал. a)
Безпосередньо на корпусі закріплені наступні
компоненти інструменту:
підсувна палиця 13, кільцевий гайковий ключ 15, ключ-
шестигранник 37, паралельний упор 8, кутовий упор 3,
1 609 92A 15S | (29.1.15)
відсмоктувальний адаптер 41, додатковий паралельний
упор 49 з монтажним комплектом 39, захисний кожух 5.x.
– Обережно вийміть ці деталі інструменту із магазину.
Див. для цього також малюнки R1–R6.
Інструменти, потрібні додатково до обсягу поставки:
– шліцьова викрутка
– хрестоподібна викрутка
– кутовий калібр
Монтаж вставного щитка (див. мал. b)
– Вставте вставний щиток 31 у задні отвори 45 шахти для
зберігання робочих інструментів.
– Опустіть щиток.
– Притисніть щиток, щоб пружинний затискач увійшов у
зачеплення в передній частині шахти для зберігання
робочих інструментів.
Передній край вставного щитка для захисту від
сколювання стружки 31 має знаходитися врівень або
трохи нижче стола, задній край – врівень або трохи вище
стола. (див. також «Настроювання рівня вставного
щитка», стор. 262)
Монтаж захисного кожуха* (див. мал. c)
* виконання в залежності від країни
– Поверніть кривошипну рукоятку 20 до упору за
стрілкою годинника, щоб пиляльний диск 32
знаходився у максимально високому положенні над
столом.
– Вставте захисний кожух 5.x в отвір розпірного клина 7.
– Затягніть затискний важіль 46.1.
або
Затягніть затискний гвинт 46.2 за допомогою ключа-
шестигранника 37.
– Установіть захисний кожух у відповідності до висоти
заготовки.
Під час розпилювання захисний кожух повинен завжди
вільно прилягати до заготовки.
Вказівка: Затискний важіль 46.1 має люфт, щоб його
можна було повертати в ергономічно сприятливе або
компактне положення.
При затягнутому затискному важелі відтягніть рукоятку від
захисного кожуха, поверніть її в бажане положення і дайте
їй знову стати на місце.
Монтаж подовжувача стола (див. мал. d)
Використовуйте для монтажу монтажний комплект
«Подовжувач стола» 43. (2 кріпильні гвинти, 2 підкладні
шайби, 1 вилковий гайковий ключ)
– З'єднайте гвинтами подовжувач стола 10 з напрямними
стрижнями 24.
При цьому отвори в подовжувачі стола повинні
дивитися вгору.
Монтаж паралельного упора (див. мал. e)
Паралельний упор 8 можна встановлювати ліворуч або
праворуч від пиляльного диска.
– Відпустіть затискну рукоятку 47 паралельного упора 8.
Цим знімається навантаження з V-подібної напрямної
48.
