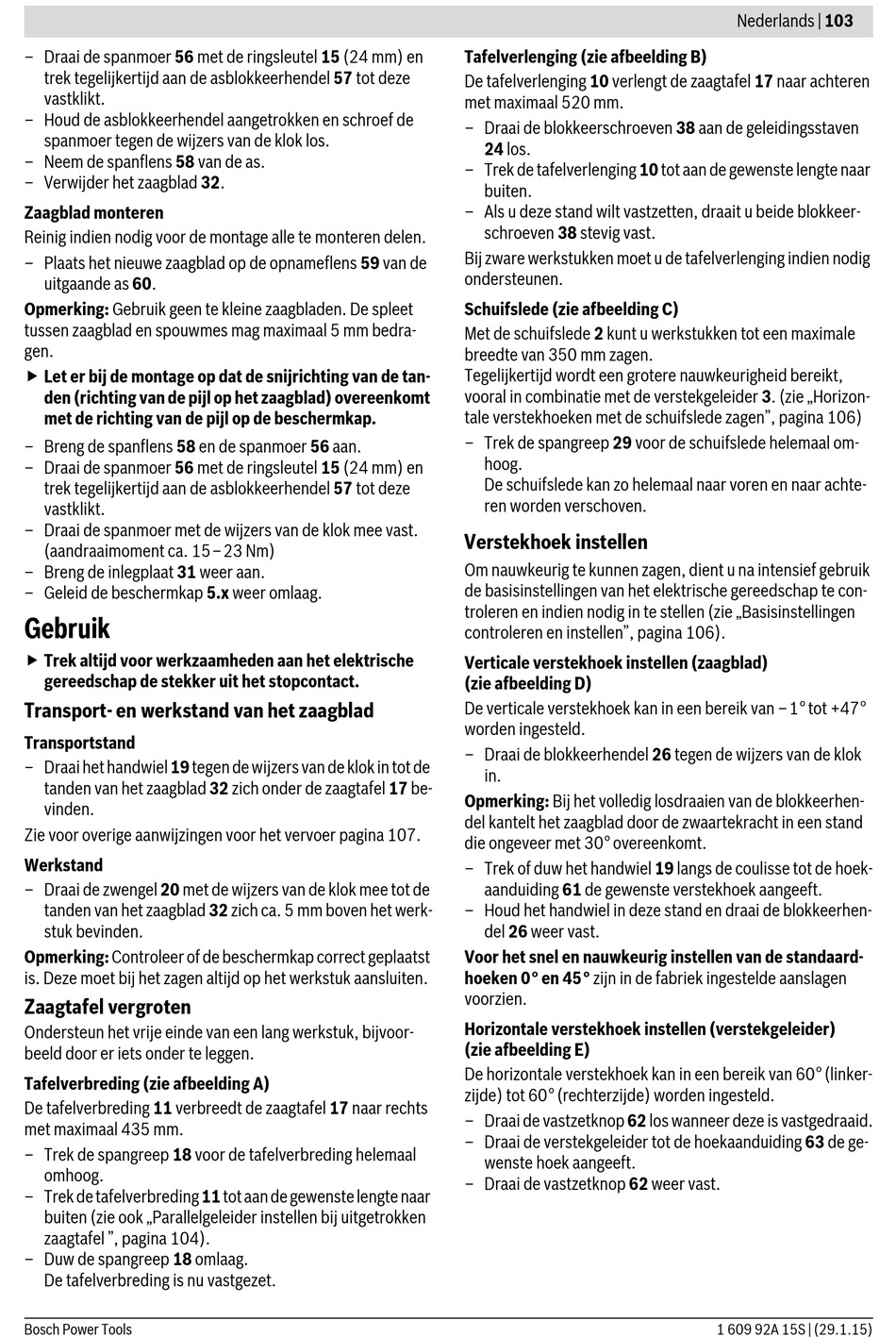

– Draai de spanmoer 56 met de ringsleutel 15 (24 mm) en
trek tegelijkertijd aan de asblokkeerhendel 57 tot deze
vastklikt.
– Houd de asblokkeerhendel aangetrokken en schroef de
spanmoer tegen de wijzers van de klok los.
– Neem de spanflens 58 van de as.
– Verwijder het zaagblad 32.
Zaagblad monteren
Reinig indien nodig voor de montage alle te monteren delen.
– Plaats het nieuwe zaagblad op de opnameflens 59 van de
uitgaande as 60.
Opmerking: Gebruik geen te kleine zaagbladen. De spleet
tussen zaagblad en spouwmes mag maximaal 5 mm bedra-
gen.
 Let er bij de montage op dat de snijrichting van de tan-
den (richting van de pijl op het zaagblad) overeenkomt
met de richting van de pijl op de beschermkap.
– Breng de spanflens 58 en de spanmoer 56 aan.
– Draai de spanmoer 56 met de ringsleutel 15 (24 mm) en
trek tegelijkertijd aan de asblokkeerhendel 57 tot deze
vastklikt.
– Draai de spanmoer met de wijzers van de klok mee vast.
(aandraaimoment ca. 15–23 Nm)
– Breng de inlegplaat 31 weer aan.
– Geleid de beschermkap 5.x weer omlaag.
Gebruik
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Transport- en werkstand van het zaagblad
Transportstand
– Draai het handwiel 19 tegen de wijzers van de klok in tot de
tanden van het zaagblad 32 zich onder de zaagtafel 17 be-
vinden.
Zie voor overige aanwijzingen voor het vervoer pagina 107.
Werkstand
– Draai de zwengel 20 met de wijzers van de klok mee tot de
tanden van het zaagblad 32 zich ca. 5 mm boven het werk-
stuk bevinden.
Opmerking: Controleer of de beschermkap correct geplaatst
is. Deze moet bij het zagen altijd op het werkstuk aansluiten.
Zaagtafel vergroten
Ondersteun het vrije einde van een lang werkstuk, bijvoor-
beeld door er iets onder te leggen.
Tafelverbreding (zie afbeelding A)
De tafelverbreding 11 verbreedt de zaagtafel 17 naar rechts
met maximaal 435 mm.
– Trek de spangreep 18 voor de tafelverbreding helemaal
omhoog.
– Trek de tafelverbreding 11 tot aan de gewenste lengte naar
buiten (zie ook „Parallelgeleider instellen bij uitgetrokken
zaagtafel ", pagina 104).
– Duw de spangreep 18 omlaag.
De tafelverbreding is nu vastgezet.
