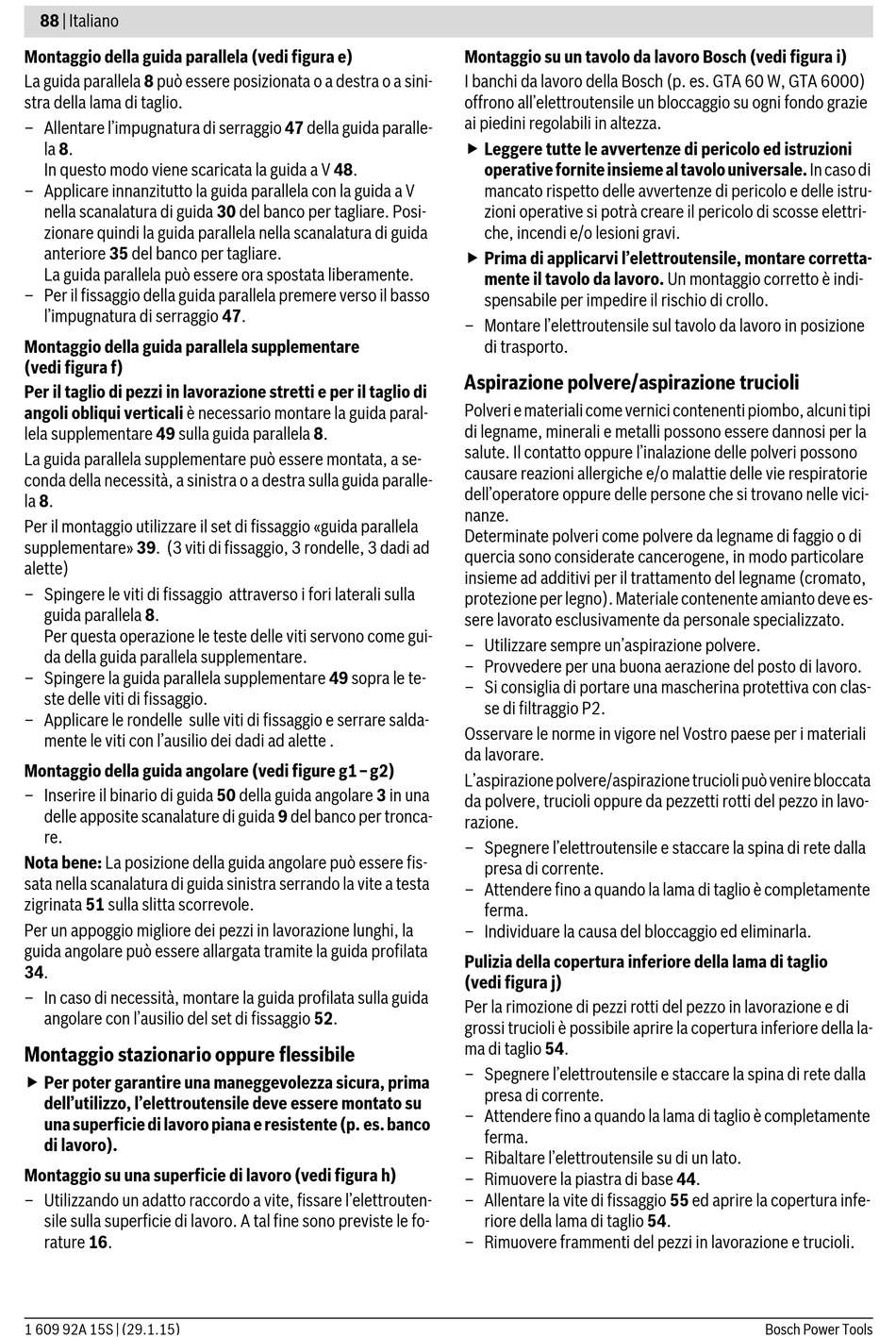

88 | Italiano
Montaggio della guida parallela (vedi figura e)
La guida parallela 8 può essere posizionata o a destra o a sini-
stra della lama di taglio.
– Allentare l'impugnatura di serraggio 47 della guida paralle-
la 8.
In questo modo viene scaricata la guida a V 48.
– Applicare innanzitutto la guida parallela con la guida a V
nella scanalatura di guida 30 del banco per tagliare. Posi-
zionare quindi la guida parallela nella scanalatura di guida
anteriore 35 del banco per tagliare.
La guida parallela può essere ora spostata liberamente.
– Per il fissaggio della guida parallela premere verso il basso
l'impugnatura di serraggio 47.
Montaggio della guida parallela supplementare
(vedi figura f)
Per il taglio di pezzi in lavorazione stretti e per il taglio di
angoli obliqui verticali è necessario montare la guida paral-
lela supplementare 49 sulla guida parallela 8.
La guida parallela supplementare può essere montata, a se-
conda della necessità, a sinistra o a destra sulla guida paralle-
la 8.
Per il montaggio utilizzare il set di fissaggio «guida parallela
supplementare» 39. (3 viti di fissaggio, 3 rondelle, 3 dadi ad
alette)
– Spingere le viti di fissaggio attraverso i fori laterali sulla
guida parallela 8.
Per questa operazione le teste delle viti servono come gui-
da della guida parallela supplementare.
– Spingere la guida parallela supplementare 49 sopra le te-
ste delle viti di fissaggio.
– Applicare le rondelle sulle viti di fissaggio e serrare salda-
mente le viti con l'ausilio dei dadi ad alette .
Montaggio della guida angolare (vedi figure g1–g2)
– Inserire il binario di guida 50 della guida angolare 3 in una
delle apposite scanalature di guida 9 del banco per tronca-
re.
Nota bene: La posizione della guida angolare può essere fis-
sata nella scanalatura di guida sinistra serrando la vite a testa
zigrinata 51 sulla slitta scorrevole.
Per un appoggio migliore dei pezzi in lavorazione lunghi, la
guida angolare può essere allargata tramite la guida profilata
34.
– In caso di necessità, montare la guida profilata sulla guida
angolare con l'ausilio del set di fissaggio 52.
Montaggio stazionario oppure flessibile
 Per poter garantire una maneggevolezza sicura, prima
dell'utilizzo, l'elettroutensile deve essere montato su
una superficie di lavoro piana e resistente (p. es. banco
di lavoro).
Montaggio su una superficie di lavoro (vedi figura h)
– Utilizzando un adatto raccordo a vite, fissare l'elettrouten-
sile sulla superficie di lavoro. A tal fine sono previste le fo-
rature 16.
1 609 92A 15S | (29.1.15)
Montaggio su un tavolo da lavoro Bosch (vedi figura i)
I banchi da lavoro della Bosch (p. es. GTA 60 W, GTA 6000)
offrono all'elettroutensile un bloccaggio su ogni fondo grazie
ai piedini regolabili in altezza.
 Leggere tutte le avvertenze di pericolo ed istruzioni
operative fornite insieme al tavolo universale. In caso di
mancato rispetto delle avvertenze di pericolo e delle istru-
zioni operative si potrà creare il pericolo di scosse elettri-
che, incendi e/o lesioni gravi.
 Prima di applicarvi l'elettroutensile, montare corretta-
mente il tavolo da lavoro. Un montaggio corretto è indi-
spensabile per impedire il rischio di crollo.
– Montare l'elettroutensile sul tavolo da lavoro in posizione
di trasporto.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contenenti piombo, alcuni tipi
di legname, minerali e metalli possono essere dannosi per la
salute. Il contatto oppure l'inalazione delle polveri possono
causare reazioni allergiche e/o malattie delle vie respiratorie
dell'operatore oppure delle persone che si trovano nelle vici-
nanze.
Determinate polveri come polvere da legname di faggio o di
quercia sono considerate cancerogene, in modo particolare
insieme ad additivi per il trattamento del legname (cromato,
protezione per legno). Materiale contenente amianto deve es-
sere lavorato esclusivamente da personale specializzato.
– Utilizzare sempre un'aspirazione polvere.
– Provvedere per una buona aerazione del posto di lavoro.
– Si consiglia di portare una mascherina protettiva con clas-
se di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali
da lavorare.
L'aspirazione polvere/aspirazione trucioli può venire bloccata
da polvere, trucioli oppure da pezzetti rotti del pezzo in lavo-
razione.
– Spegnere l'elettroutensile e staccare la spina di rete dalla
presa di corrente.
– Attendere fino a quando la lama di taglio è completamente
ferma.
– Individuare la causa del bloccaggio ed eliminarla.
Pulizia della copertura inferiore della lama di taglio
(vedi figura j)
Per la rimozione di pezzi rotti del pezzo in lavorazione e di
grossi trucioli è possibile aprire la copertura inferiore della la-
ma di taglio 54.
– Spegnere l'elettroutensile e staccare la spina di rete dalla
presa di corrente.
– Attendere fino a quando la lama di taglio è completamente
ferma.
– Ribaltare l'elettroutensile su di un lato.
– Rimuovere la piastra di base 44.
– Allentare la vite di fissaggio 55 ed aprire la copertura infe-
riore della lama di taglio 54.
– Rimuovere frammenti del pezzi in lavorazione e trucioli.
