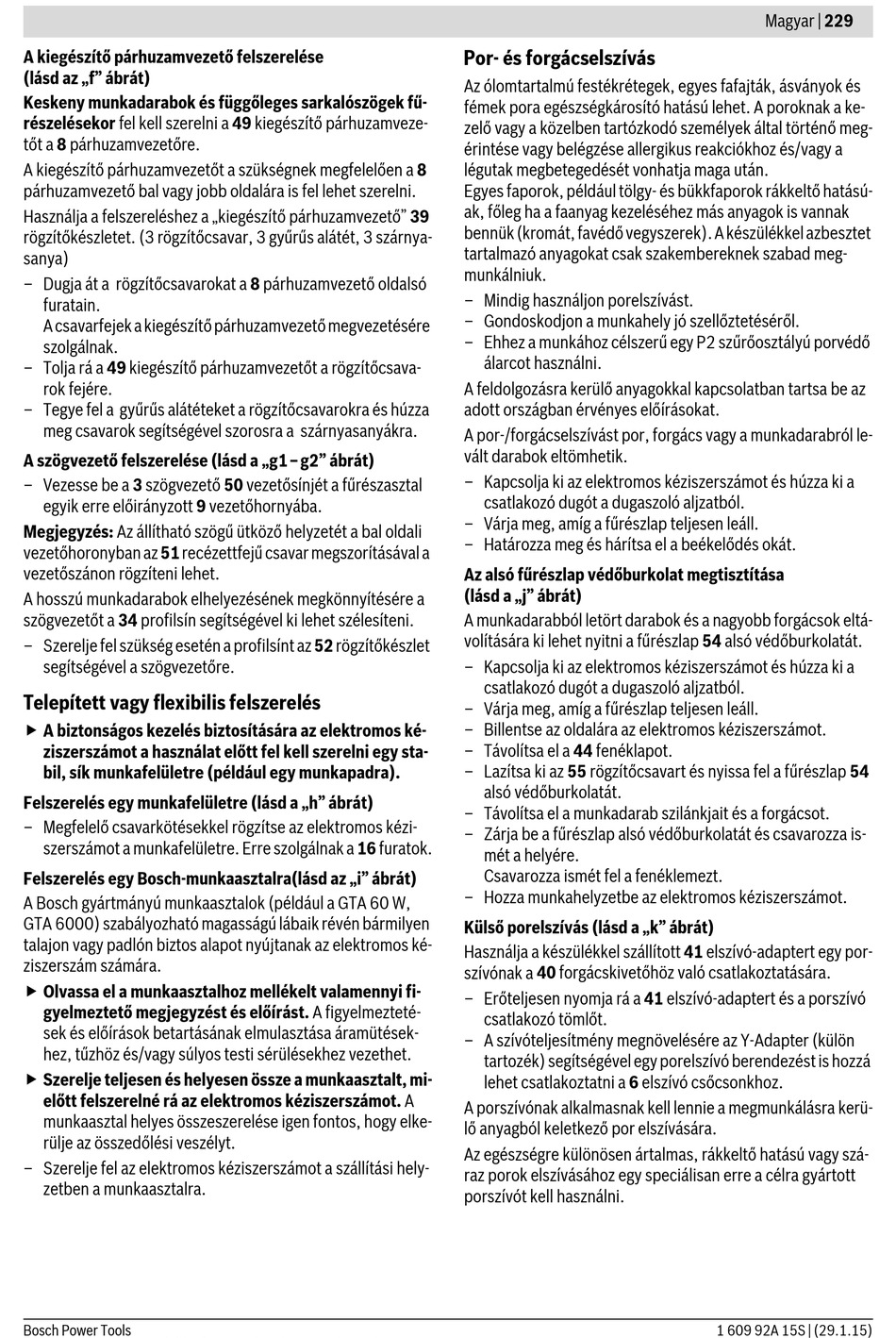

A kiegészítő párhuzamvezető felszerelése
(lásd az „f" ábrát)
Keskeny munkadarabok és függőleges sarkalószögek fű-
részelésekor fel kell szerelni a 49 kiegészítő párhuzamveze-
tőt a 8 párhuzamvezetőre.
A kiegészítő párhuzamvezetőt a szükségnek megfelelően a 8
párhuzamvezető bal vagy jobb oldalára is fel lehet szerelni.
Használja a felszereléshez a „kiegészítő párhuzamvezető" 39
rögzítőkészletet. (3 rögzítőcsavar, 3 gyűrűs alátét, 3 szárnya-
sanya)
– Dugja át a rögzítőcsavarokat a 8 párhuzamvezető oldalsó
furatain.
A csavarfejek a kiegészítő párhuzamvezető megvezetésére
szolgálnak.
– Tolja rá a 49 kiegészítő párhuzamvezetőt a rögzítőcsava-
rok fejére.
– Tegye fel a gyűrűs alátéteket a rögzítőcsavarokra és húzza
meg csavarok segítségével szorosra a szárnyasanyákra.
A szögvezető felszerelése (lásd a „g1–g2" ábrát)
– Vezesse be a 3 szögvezető 50 vezetősínjét a fűrészasztal
egyik erre előirányzott 9 vezetőhornyába.
Megjegyzés: Az állítható szögű ütköző helyzetét a bal oldali
vezetőhoronyban az 51 recézettfejű csavar megszorításával a
vezetőszánon rögzíteni lehet.
A hosszú munkadarabok elhelyezésének megkönnyítésére a
szögvezetőt a 34 profilsín segítségével ki lehet szélesíteni.
– Szerelje fel szükség esetén a profilsínt az 52 rögzítőkészlet
segítségével a szögvezetőre.
Telepített vagy flexibilis felszerelés
 A biztonságos kezelés biztosítására az elektromos ké-
ziszerszámot a használat előtt fel kell szerelni egy sta-
bil, sík munkafelületre (például egy munkapadra).
Felszerelés egy munkafelületre (lásd a „h" ábrát)
– Megfelelő csavarkötésekkel rögzítse az elektromos kézi-
szerszámot a munkafelületre. Erre szolgálnak a 16 furatok.
Felszerelés egy Bosch-munkaasztalra(lásd az „i" ábrát)
A Bosch gyártmányú munkaasztalok (például a GTA 60 W,
GTA 6000) szabályozható magasságú lábaik révén bármilyen
talajon vagy padlón biztos alapot nyújtanak az elektromos ké-
ziszerszám számára.
 Olvassa el a munkaasztalhoz mellékelt valamennyi fi-
gyelmeztető megjegyzést és előírást. A figyelmezteté-
sek és előírások betartásának elmulasztása áramütések-
hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
 Szerelje teljesen és helyesen össze a munkaasztalt, mi-
előtt felszerelné rá az elektromos kéziszerszámot. A
munkaasztal helyes összeszerelése igen fontos, hogy elke-
rülje az összedőlési veszélyt.
– Szerelje fel az elektromos kéziszerszámot a szállítási hely-
zetben a munkaasztalra.
Bosch Power Tools
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a ke-
zelő vagy a közelben tartózkodó személyek által történő meg-
érintése vagy belégzése allergikus reakciókhoz és/vagy a
légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatású-
ak, főleg ha a faanyag kezeléséhez más anyagok is vannak
bennük (kromát, favédő vegyszerek). A készülékkel azbesztet
tartalmazó anyagokat csak szakembereknek szabad meg-
munkálniuk.
– Mindig használjon porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő
álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az
adott országban érvényes előírásokat.
A por-/forgácselszívást por, forgács vagy a munkadarabról le-
vált darabok eltömhetik.
– Kapcsolja ki az elektromos kéziszerszámot és húzza ki a
csatlakozó dugót a dugaszoló aljzatból.
– Várja meg, amíg a fűrészlap teljesen leáll.
– Határozza meg és hárítsa el a beékelődés okát.
Az alsó fűrészlap védőburkolat megtisztítása
(lásd a „j" ábrát)
A munkadarabból letört darabok és a nagyobb forgácsok eltá-
volítására ki lehet nyitni a fűrészlap 54 alsó védőburkolatát.
– Kapcsolja ki az elektromos kéziszerszámot és húzza ki a
csatlakozó dugót a dugaszoló aljzatból.
– Várja meg, amíg a fűrészlap teljesen leáll.
– Billentse az oldalára az elektromos kéziszerszámot.
– Távolítsa el a 44 fenéklapot.
– Lazítsa ki az 55 rögzítőcsavart és nyissa fel a fűrészlap 54
alsó védőburkolatát.
– Távolítsa el a munkadarab szilánkjait és a forgácsot.
– Zárja be a fűrészlap alsó védőburkolatát és csavarozza is-
mét a helyére.
Csavarozza ismét fel a fenéklemezt.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
Külső porelszívás (lásd a „k" ábrát)
Használja a készülékkel szállított 41 elszívó-adaptert egy por-
szívónak a 40 forgácskivetőhöz való csatlakoztatására.
– Erőteljesen nyomja rá a 41 elszívó-adaptert és a porszívó
csatlakozó tömlőt.
– A szívóteljesítmény megnövelésére az Y-Adapter (külön
tartozék) segítségével egy porelszívó berendezést is hozzá
lehet csatlakoztatni a 6 elszívó csőcsonkhoz.
A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
