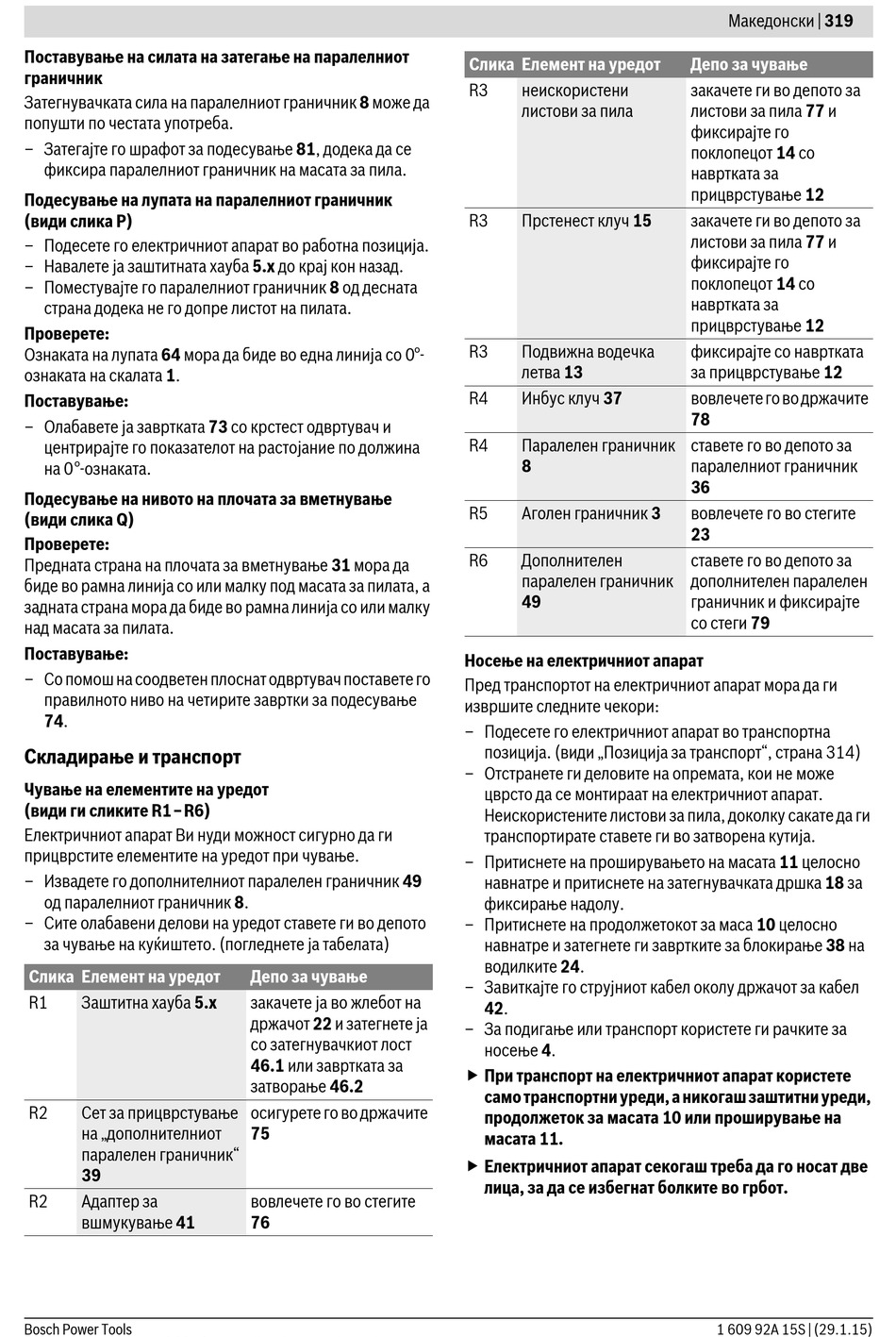

Поставување на силата на затегање на паралелниот
граничник
Затегнувачката сила на паралелниот граничник 8 може да
попушти по честата употреба.
– Затегајте го шрафот за подесување 81, додека да се
фиксира паралелниот граничник на масата за пила.
Подесување на лупата на паралелниот граничник
(види слика P)
– Подесете го електричниот апарат во работна позиција.
– Навалете ја заштитната хауба 5.x до крај кон назад.
– Поместувајте го паралелниот граничник 8 од десната
страна додека не го допре листот на пилата.
Проверете:
Ознаката на лупата 64 мора да биде во една линија со 0°-
ознаката на скалата 1.
Поставување:
– Олабавете ја завртката 73 со крстест одвртувач и
центрирајте го показателот на растојание по должина
на 0°-ознаката.
Подесување на нивото на плочата за вметнување
(види слика Q)
Проверете:
Предната страна на плочата за вметнување 31 мора да
биде во рамна линија со или малку под масата за пилата, а
задната страна мора да биде во рамна линија со или малку
над масата за пилата.
Поставување:
– Со помош на соодветен плоснат одвртувач поставете го
правилното ниво на четирите завртки за подесување
74.
Складирање и транспорт
Чување на елементите на уредот
(види ги сликите R1–R6)
Електричниот апарат Ви нуди можност сигурно да ги
прицврстите елементите на уредот при чување.
– Извадете го дополнителниот паралелен граничник 49
од паралелниот граничник 8.
– Сите олабавени делови на уредот ставете ги во депото
за чување на куќиштето. (погледнете ја табелата)
Слика Елемент на уредот
R1 Заштитна хауба 5.x
R2 Сет за прицврстување
на „дополнителниот
паралелен граничник"
39
R2 Адаптер за
вшмукување 41
Bosch Power Tools
Депо за чување
закачете ја во жлебот на
држачот 22 и затегнете ја
со затегнувачкиот лост
46.1 или завртката за
затворање 46.2
осигурете го во држачите
75
вовлечете го во стегите
76
Слика Елемент на уредот
R3 неискористени
листови за пила
R3 Прстенест клуч 15
R3 Подвижна водечка
летва 13
R4 Инбус клуч 37
R4 Паралелен граничник
8
R5 Аголен граничник 3
R6 Дополнителен
паралелен граничник
49
Носење на електричниот апарат
Пред транспортот на електричниот апарат мора да ги
извршите следните чекори:
– Подесете го електричниот апарат во транспортна
позиција. (види „Позиција за транспорт", страна 314)
– Отстранете ги деловите на опремата, кои не може
цврсто да се монтираат на електричниот апарат.
Неискористените листови за пила, доколку сакате да ги
транспортирате ставете ги во затворена кутија.
– Притиснете на проширувањето на масата 11 целосно
навнатре и притиснете на затегнувачката дршка 18 за
фиксирање надолу.
– Притиснете на продолжетокот за маса 10 целосно
навнатре и затегнете ги завртките за блокирање 38 на
водилките 24.
– Завиткајте го струјниот кабел околу држачот за кабел
42.
– За подигање или транспорт користете ги рачките за
носење 4.
 При транспорт на електричниот апарат користете
само транспортни уреди, а никогаш заштитни уреди,
продолжеток за масата 10 или проширување на
масата 11.
 Електричниот апарат секогаш треба да го носат две
лица, за да се избегнат болките во грбот.
Македонски | 319
Депо за чување
закачете ги во депото за
листови за пила 77 и
фиксирајте го
поклопецот 14 со
навртката за
прицврстување 12
закачете ги во депото за
листови за пила 77 и
фиксирајте го
поклопецот 14 со
навртката за
прицврстување 12
фиксирајте со навртката
за прицврстување 12
вовлечете го во држачите
78
ставете го во депото за
паралелниот граничник
36
вовлечете го во стегите
23
ставете го во депото за
дополнителен паралелен
граничник и фиксирајте
со стеги 79
