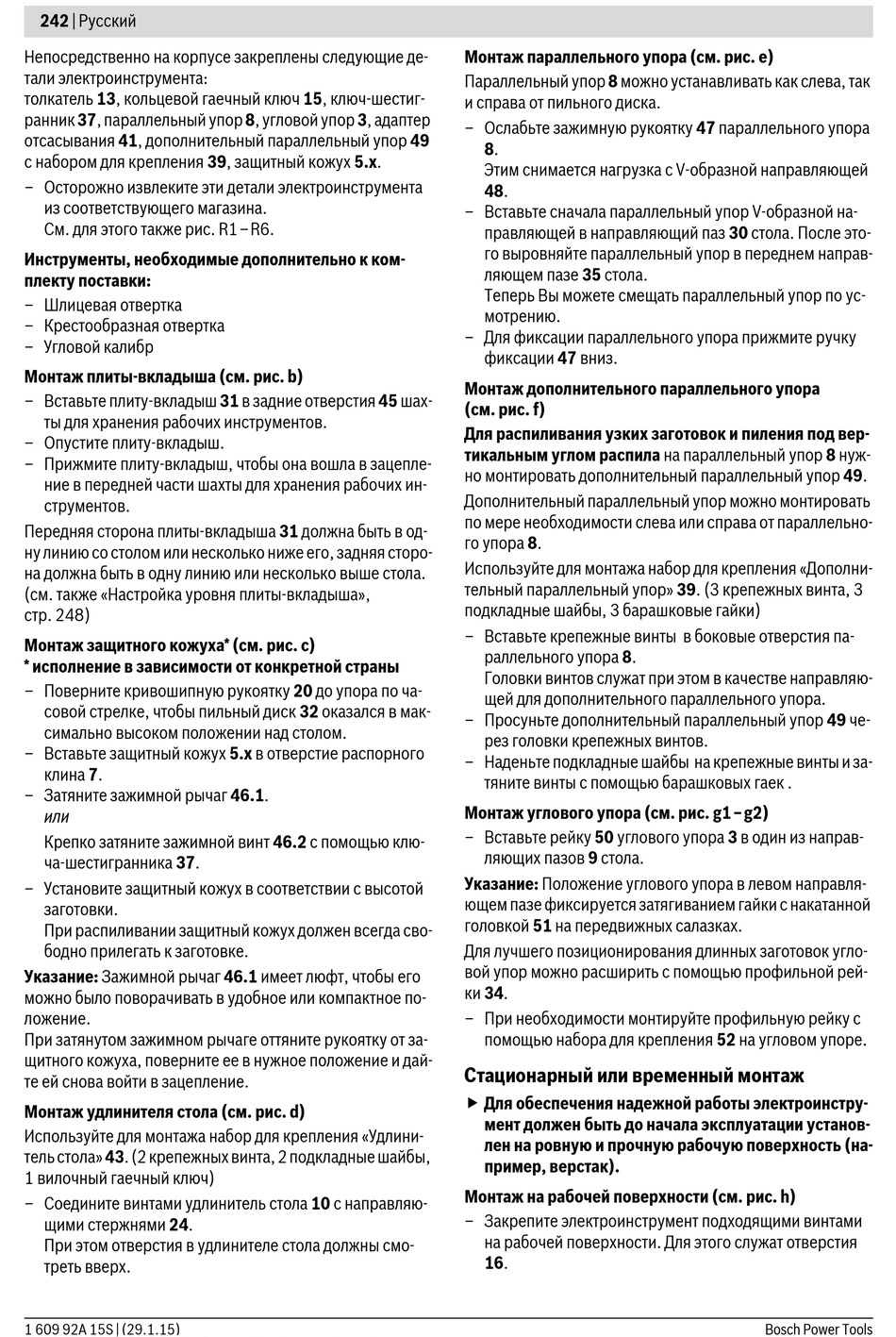

242 | Русский
Непосредственно на корпусе закреплены следующие де-
тали электроинструмента:
толкатель 13, кольцевой гаечный ключ 15, ключ-шестиг-
ранник 37, параллельный упор 8, угловой упор 3, адаптер
отсасывания 41, дополнительный параллельный упор 49
с набором для крепления 39, защитный кожух 5.x.
– Осторожно извлеките эти детали электроинструмента
из соответствующего магазина.
См. для этого также рис. R1–R6.
Инструменты, необходимые дополнительно к ком-
плекту поставки:
– Шлицевая отвертка
– Крестообразная отвертка
– Угловой калибр
Монтаж плиты-вкладыша (см. рис. b)
– Вставьте плиту-вкладыш 31 в задние отверстия 45 шах-
ты для хранения рабочих инструментов.
– Опустите плиту-вкладыш.
– Прижмите плиту-вкладыш, чтобы она вошла в зацепле-
ние в передней части шахты для хранения рабочих ин-
струментов.
Передняя сторона плиты-вкладыша 31 должна быть в од-
ну линию со столом или несколько ниже его, задняя сторо-
на должна быть в одну линию или несколько выше стола.
(см. также «Настройка уровня плиты-вкладыша»,
стр. 248)
Монтаж защитного кожуха* (см. рис. c)
* исполнение в зависимости от конкретной страны
– Поверните кривошипную рукоятку 20 до упора по ча-
совой стрелке, чтобы пильный диск 32 оказался в мак-
симально высоком положении над столом.
– Вставьте защитный кожух 5.x в отверстие распорного
клина 7.
– Затяните зажимной рычаг 46.1.
или
Крепко затяните зажимной винт 46.2 с помощью клю-
ча-шестигранника 37.
– Установите защитный кожух в соответствии с высотой
заготовки.
При распиливании защитный кожух должен всегда сво-
бодно прилегать к заготовке.
Указание: Зажимной рычаг 46.1 имеет люфт, чтобы его
можно было поворачивать в удобное или компактное по-
ложение.
При затянутом зажимном рычаге оттяните рукоятку от за-
щитного кожуха, поверните ее в нужное положение и дай-
те ей снова войти в зацепление.
Монтаж удлинителя стола (см. рис. d)
Используйте для монтажа набор для крепления «Удлини-
тель стола» 43. (2 крепежных винта, 2 подкладные шайбы,
1 вилочный гаечный ключ)
– Соедините винтами удлинитель стола 10 с направляю-
щими стержнями 24.
При этом отверстия в удлинителе стола должны смо-
треть вверх.
1 609 92A 15S | (29.1.15)
Монтаж параллельного упора (см. рис. е)
Параллельный упор 8 можно устанавливать как слева, так
и справа от пильного диска.
– Ослабьте зажимную рукоятку 47 параллельного упора
8.
Этим снимается нагрузка с V-образной направляющей
48.
– Вставьте сначала параллельный упор V-образной на-
правляющей в направляющий паз 30 стола. После это-
го выровняйте параллельный упор в переднем направ-
ляющем пазе 35 стола.
Теперь Вы можете смещать параллельный упор по ус-
мотрению.
– Для фиксации параллельного упора прижмите ручку
фиксации 47 вниз.
Монтаж дополнительного параллельного упора
(см. рис. f)
Для распиливания узких заготовок и пиления под вер-
тикальным углом распила на параллельный упор 8 нуж-
но монтировать дополнительный параллельный упор 49.
Дополнительный параллельный упор можно монтировать
по мере необходимости слева или справа от параллельно-
го упора 8.
Используйте для монтажа набор для крепления «Дополни-
тельный параллельный упор» 39. (3 крепежных винта, 3
подкладные шайбы, 3 барашковые гайки)
– Вставьте крепежные винты в боковые отверстия па-
раллельного упора 8.
Головки винтов служат при этом в качестве направляю-
щей для дополнительного параллельного упора.
– Просуньте дополнительный параллельный упор 49 че-
рез головки крепежных винтов.
– Наденьте подкладные шайбы на крепежные винты и за-
тяните винты с помощью барашковых гаек .
Монтаж углового упора (см. рис. g1–g2)
– Вставьте рейку 50 углового упора 3 в один из направ-
ляющих пазов 9 стола.
Указание: Положение углового упора в левом направля-
ющем пазе фиксируется затягиванием гайки с накатанной
головкой 51 на передвижных салазках.
Для лучшего позиционирования длинных заготовок угло-
вой упор можно расширить с помощью профильной рей-
ки 34.
– При необходимости монтируйте профильную рейку с
помощью набора для крепления 52 на угловом упоре.
Стационарный или временный монтаж
 Для обеспечения надежной работы электроинстру-
мент должен быть до начала эксплуатации установ-
лен на ровную и прочную рабочую поверхность (на-
пример, верстак).
Монтаж на рабочей поверхности (см. рис. h)
– Закрепите электроинструмент подходящими винтами
на рабочей поверхности. Для этого служат отверстия
16.
