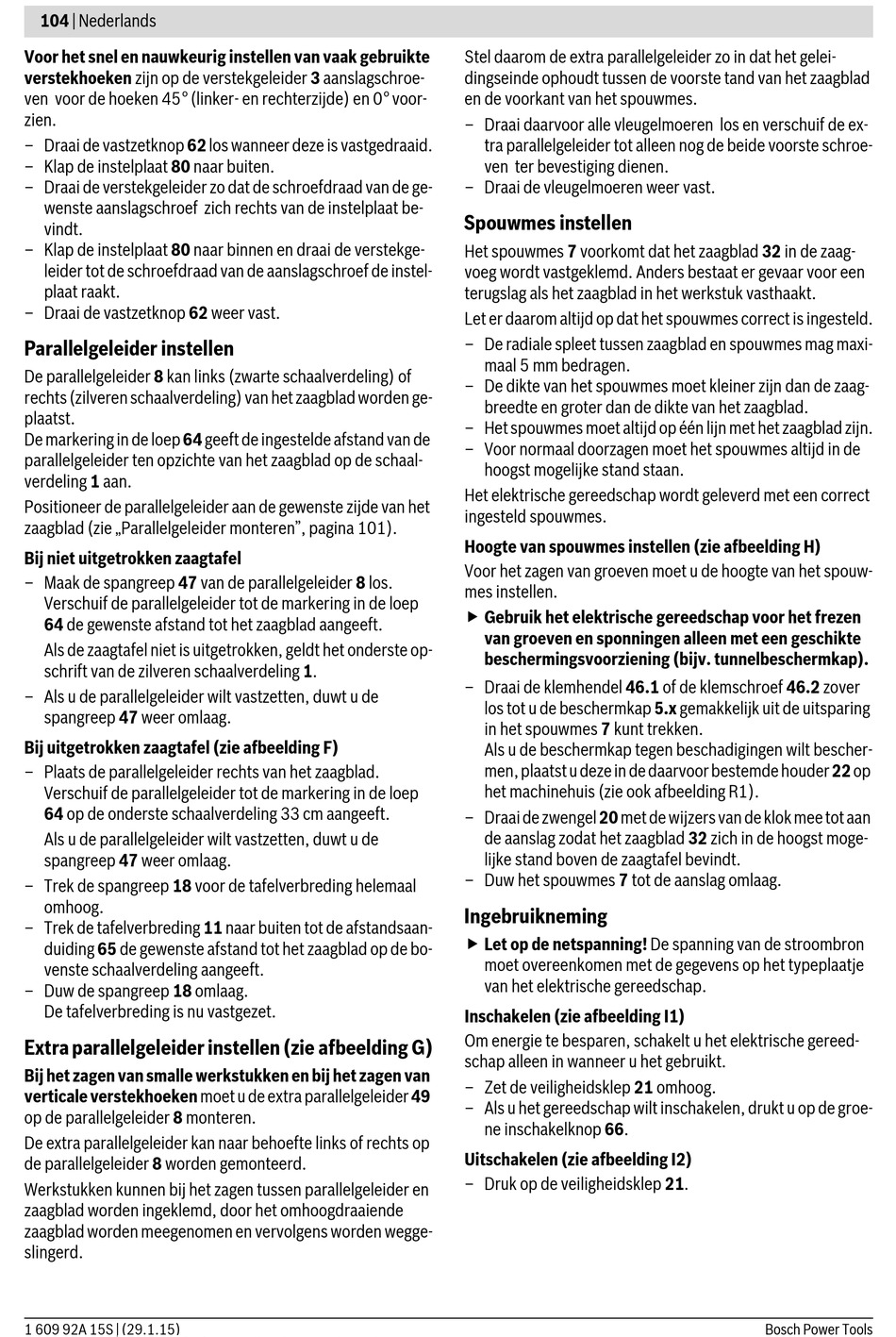

104 | Nederlands
Voor het snel en nauwkeurig instellen van vaak gebruikte
verstekhoeken zijn op de verstekgeleider 3 aanslagschroe-
ven voor de hoeken 45° (linker- en rechterzijde) en 0° voor-
zien.
– Draai de vastzetknop 62 los wanneer deze is vastgedraaid.
– Klap de instelplaat 80 naar buiten.
– Draai de verstekgeleider zo dat de schroefdraad van de ge-
wenste aanslagschroef zich rechts van de instelplaat be-
vindt.
– Klap de instelplaat 80 naar binnen en draai de verstekge-
leider tot de schroefdraad van de aanslagschroef de instel-
plaat raakt.
– Draai de vastzetknop 62 weer vast.
Parallelgeleider instellen
De parallelgeleider 8 kan links (zwarte schaalverdeling) of
rechts (zilveren schaalverdeling) van het zaagblad worden ge-
plaatst.
De markering in de loep 64 geeft de ingestelde afstand van de
parallelgeleider ten opzichte van het zaagblad op de schaal-
verdeling 1 aan.
Positioneer de parallelgeleider aan de gewenste zijde van het
zaagblad (zie „Parallelgeleider monteren", pagina 101).
Bij niet uitgetrokken zaagtafel
– Maak de spangreep 47 van de parallelgeleider 8 los.
Verschuif de parallelgeleider tot de markering in de loep
64 de gewenste afstand tot het zaagblad aangeeft.
Als de zaagtafel niet is uitgetrokken, geldt het onderste op-
schrift van de zilveren schaalverdeling 1.
– Als u de parallelgeleider wilt vastzetten, duwt u de
spangreep 47 weer omlaag.
Bij uitgetrokken zaagtafel (zie afbeelding F)
– Plaats de parallelgeleider rechts van het zaagblad.
Verschuif de parallelgeleider tot de markering in de loep
64 op de onderste schaalverdeling 33 cm aangeeft.
Als u de parallelgeleider wilt vastzetten, duwt u de
spangreep 47 weer omlaag.
– Trek de spangreep 18 voor de tafelverbreding helemaal
omhoog.
– Trek de tafelverbreding 11 naar buiten tot de afstandsaan-
duiding 65 de gewenste afstand tot het zaagblad op de bo-
venste schaalverdeling aangeeft.
– Duw de spangreep 18 omlaag.
De tafelverbreding is nu vastgezet.
Extra parallelgeleider instellen (zie afbeelding G)
Bij het zagen van smalle werkstukken en bij het zagen van
verticale verstekhoeken moet u de extra parallelgeleider 49
op de parallelgeleider 8 monteren.
De extra parallelgeleider kan naar behoefte links of rechts op
de parallelgeleider 8 worden gemonteerd.
Werkstukken kunnen bij het zagen tussen parallelgeleider en
zaagblad worden ingeklemd, door het omhoogdraaiende
zaagblad worden meegenomen en vervolgens worden wegge-
slingerd.
1 609 92A 15S | (29.1.15)
Stel daarom de extra parallelgeleider zo in dat het gelei-
dingseinde ophoudt tussen de voorste tand van het zaagblad
en de voorkant van het spouwmes.
– Draai daarvoor alle vleugelmoeren los en verschuif de ex-
tra parallelgeleider tot alleen nog de beide voorste schroe-
ven ter bevestiging dienen.
– Draai de vleugelmoeren weer vast.

Spouwmes instellen

Het spouwmes 7 voorkomt dat het zaagblad 32 in de zaag-
voeg wordt vastgeklemd. Anders bestaat er gevaar voor een
terugslag als het zaagblad in het werkstuk vasthaakt.
Let er daarom altijd op dat het spouwmes correct is ingesteld.
– De radiale spleet tussen zaagblad en spouwmes mag maxi-
maal 5 mm bedragen.
– De dikte van het spouwmes moet kleiner zijn dan de zaag-
breedte en groter dan de dikte van het zaagblad.
– Het spouwmes moet altijd op één lijn met het zaagblad zijn.
– Voor normaal doorzagen moet het spouwmes altijd in de
hoogst mogelijke stand staan.
Het elektrische gereedschap wordt geleverd met een correct
ingesteld spouwmes.
Hoogte van spouwmes instellen (zie afbeelding H)
Voor het zagen van groeven moet u de hoogte van het spouw-
mes instellen.
 Gebruik het elektrische gereedschap voor het frezen
van groeven en sponningen alleen met een geschikte
beschermingsvoorziening (bijv. tunnelbeschermkap).
– Draai de klemhendel 46.1 of de klemschroef 46.2 zover
los tot u de beschermkap 5.x gemakkelijk uit de uitsparing
in het spouwmes 7 kunt trekken.
Als u de beschermkap tegen beschadigingen wilt bescher-
men, plaatst u deze in de daarvoor bestemde houder 22 op
het machinehuis (zie ook afbeelding R1).
– Draai de zwengel 20 met de wijzers van de klok mee tot aan
de aanslag zodat het zaagblad 32 zich in de hoogst moge-
lijke stand boven de zaagtafel bevindt.
– Duw het spouwmes 7 tot de aanslag omlaag.
Ingebruikneming
 Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het typeplaatje
van het elektrische gereedschap.
Inschakelen (zie afbeelding I1)
Om energie te besparen, schakelt u het elektrische gereed-
schap alleen in wanneer u het gebruikt.
– Zet de veiligheidsklep 21 omhoog.
– Als u het gereedschap wilt inschakelen, drukt u op de groe-
ne inschakelknop 66.
Uitschakelen (zie afbeelding I2)
– Druk op de veiligheidsklep 21.
