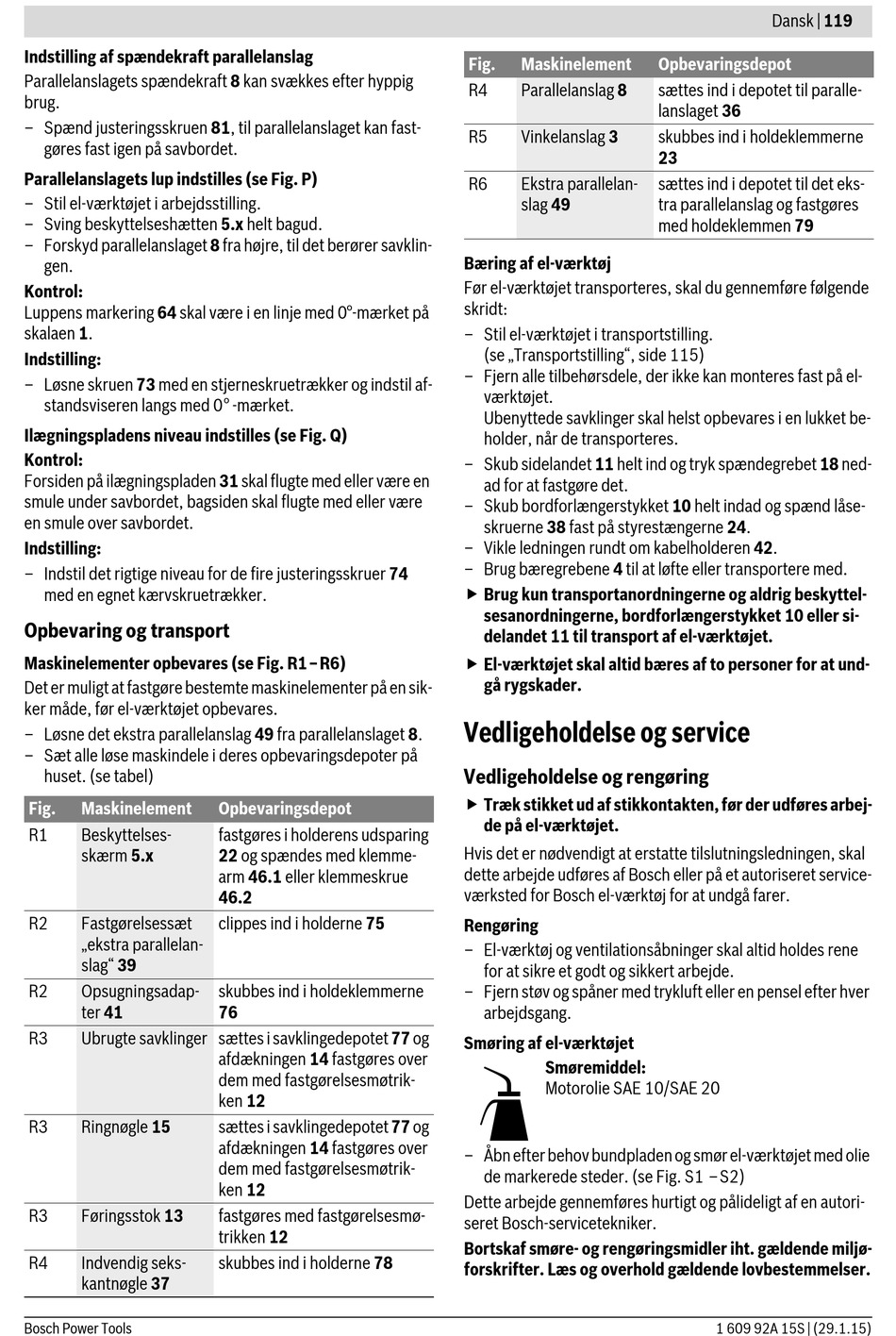

Indstilling af spændekraft parallelanslag
Parallelanslagets spændekraft 8 kan svækkes efter hyppig
brug.
– Spænd justeringsskruen 81, til parallelanslaget kan fast-
gøres fast igen på savbordet.
Parallelanslagets lup indstilles (se Fig. P)
– Stil el-værktøjet i arbejdsstilling.
– Sving beskyttelseshætten 5.x helt bagud.
– Forskyd parallelanslaget 8 fra højre, til det berører savklin-
gen.
Kontrol:
Luppens markering 64 skal være i en linje med 0°-mærket på
skalaen 1.
Indstilling:
– Løsne skruen 73 med en stjerneskruetrækker og indstil af-
standsviseren langs med 0° -mærket.
Ilægningspladens niveau indstilles (se Fig. Q)
Kontrol:
Forsiden på ilægningspladen 31 skal flugte med eller være en
smule under savbordet, bagsiden skal flugte med eller være
en smule over savbordet.
Indstilling:
– Indstil det rigtige niveau for de fire justeringsskruer 74
med en egnet kærvskruetrækker.

Opbevaring og transport

Maskinelementer opbevares (se Fig. R1–R6)
Det er muligt at fastgøre bestemte maskinelementer på en sik-
ker måde, før el-værktøjet opbevares.
– Løsne det ekstra parallelanslag 49 fra parallelanslaget 8.
– Sæt alle løse maskindele i deres opbevaringsdepoter på
huset. (se tabel)
Fig. Maskinelement
R1 Beskyttelses-
skærm 5.x
R2 Fastgørelsessæt
„ekstra parallelan-
slag" 39
R2 Opsugningsadap-
ter 41
R3 Ubrugte savklinger sættes i savklingedepotet 77 og
R3 Ringnøgle 15
R3 Føringsstok 13
R4 Indvendig seks-
kantnøgle 37
Bosch Power Tools
Opbevaringsdepot
fastgøres i holderens udsparing
22 og spændes med klemme-
arm 46.1 eller klemmeskrue
46.2
clippes ind i holderne 75
skubbes ind i holdeklemmerne
76
afdækningen 14 fastgøres over
dem med fastgørelsesmøtrik-
ken 12
sættes i savklingedepotet 77 og
afdækningen 14 fastgøres over
dem med fastgørelsesmøtrik-
ken 12
fastgøres med fastgørelsesmø-
trikken 12
skubbes ind i holderne 78
Fig. Maskinelement
R4 Parallelanslag 8
R5 Vinkelanslag 3
R6 Ekstra parallelan-
slag 49
Bæring af el-værktøj
Før el-værktøjet transporteres, skal du gennemføre følgende
skridt:
– Stil el-værktøjet i transportstilling.
(se „Transportstilling", side 115)
– Fjern alle tilbehørsdele, der ikke kan monteres fast på el-
værktøjet.
Ubenyttede savklinger skal helst opbevares i en lukket be-
holder, når de transporteres.
– Skub sidelandet 11 helt ind og tryk spændegrebet 18 ned-
ad for at fastgøre det.
– Skub bordforlængerstykket 10 helt indad og spænd låse-
skruerne 38 fast på styrestængerne 24.
– Vikle ledningen rundt om kabelholderen 42.
– Brug bæregrebene 4 til at løfte eller transportere med.
 Brug kun transportanordningerne og aldrig beskyttel-
sesanordningerne, bordforlængerstykket 10 eller si-
delandet 11 til transport af el-værktøjet.
 El-værktøjet skal altid bæres af to personer for at und-
gå rygskader.

Vedligeholdelse og service

Vedligeholdelse og rengøring
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal
dette arbejde udføres af Bosch eller på et autoriseret service-
værksted for Bosch el-værktøj for at undgå farer.
Rengøring
– El-værktøj og ventilationsåbninger skal altid holdes rene
for at sikre et godt og sikkert arbejde.
– Fjern støv og spåner med trykluft eller en pensel efter hver
arbejdsgang.
Smøring af el-værktøjet
Smøremiddel:
Motorolie SAE 10/SAE 20
– Åbn efter behov bundpladen og smør el-værktøjet med olie
de markerede steder. (se Fig. S1 –S2)
Dette arbejde gennemføres hurtigt og pålideligt af en autori-
seret Bosch-servicetekniker.
Bortskaf smøre- og rengøringsmidler iht. gældende miljø-
forskrifter. Læs og overhold gældende lovbestemmelser.
Dansk | 119
Opbevaringsdepot
sættes ind i depotet til paralle-
lanslaget 36
skubbes ind i holdeklemmerne
23
sættes ind i depotet til det eks-
tra parallelanslag og fastgøres
med holdeklemmen 79
