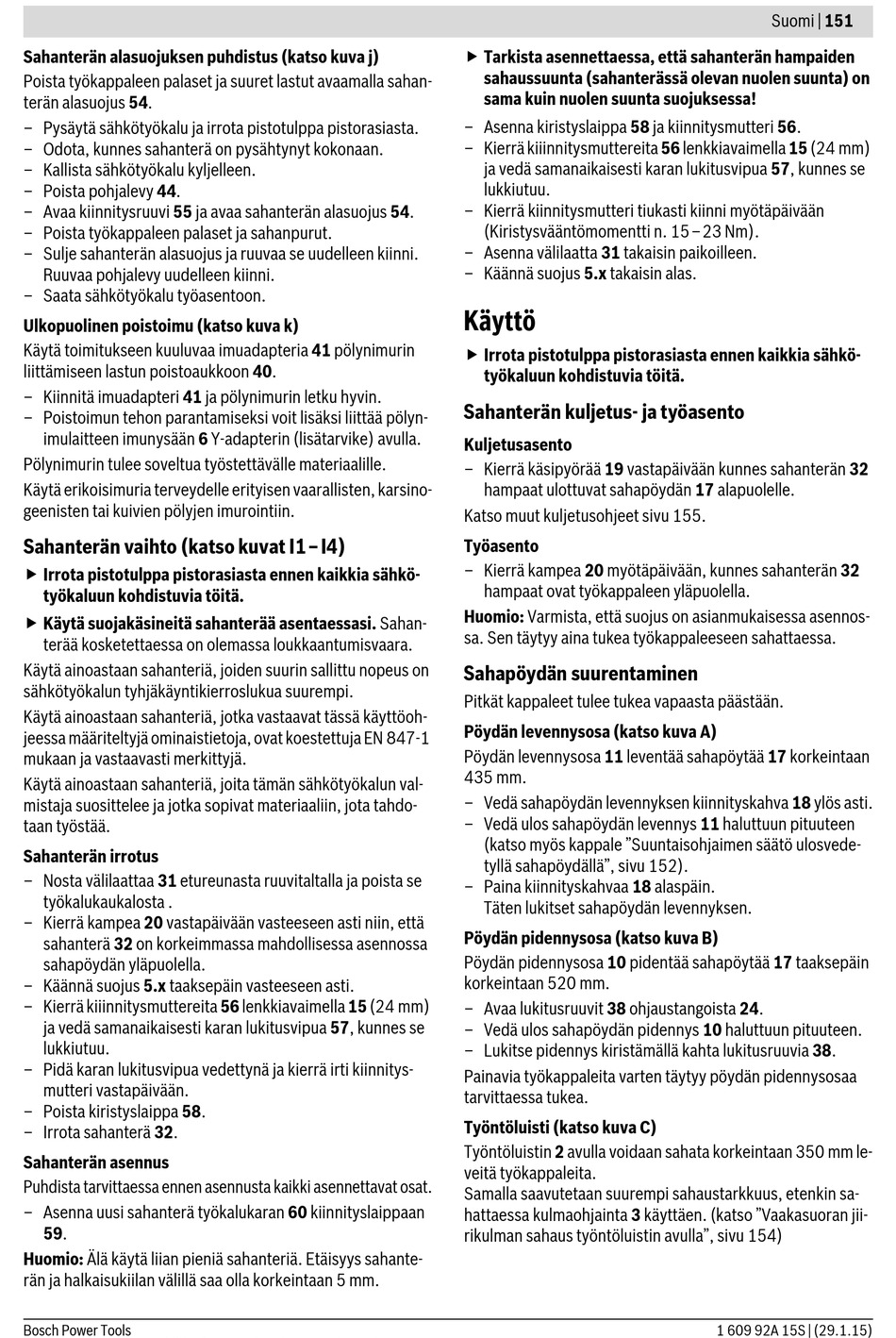

Sahanterän alasuojuksen puhdistus (katso kuva j)
Poista työkappaleen palaset ja suuret lastut avaamalla sahan-
terän alasuojus 54.
– Pysäytä sähkötyökalu ja irrota pistotulppa pistorasiasta.
– Odota, kunnes sahanterä on pysähtynyt kokonaan.
– Kallista sähkötyökalu kyljelleen.
– Poista pohjalevy 44.
– Avaa kiinnitysruuvi 55 ja avaa sahanterän alasuojus 54.
– Poista työkappaleen palaset ja sahanpurut.
– Sulje sahanterän alasuojus ja ruuvaa se uudelleen kiinni.
Ruuvaa pohjalevy uudelleen kiinni.
– Saata sähkötyökalu työasentoon.
Ulkopuolinen poistoimu (katso kuva k)
Käytä toimitukseen kuuluvaa imuadapteria 41 pölynimurin
liittämiseen lastun poistoaukkoon 40.
– Kiinnitä imuadapteri 41 ja pölynimurin letku hyvin.
– Poistoimun tehon parantamiseksi voit lisäksi liittää pölyn-
imulaitteen imunysään 6 Y-adapterin (lisätarvike) avulla.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-
geenisten tai kuivien pölyjen imurointiin.
Sahanterän vaihto (katso kuvat I1–I4)
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
 Käytä suojakäsineitä sahanterää asentaessasi. Sahan-
terää kosketettaessa on olemassa loukkaantumisvaara.
Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on
sähkötyökalun tyhjäkäyntikierroslukua suurempi.
Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöoh-
jeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1
mukaan ja vastaavasti merkittyjä.
Käytä ainoastaan sahanteriä, joita tämän sähkötyökalun val-
mistaja suosittelee ja jotka sopivat materiaaliin, jota tahdo-
taan työstää.
Sahanterän irrotus
– Nosta välilaattaa 31 etureunasta ruuvitaltalla ja poista se
työkalukaukalosta .
– Kierrä kampea 20 vastapäivään vasteeseen asti niin, että
sahanterä 32 on korkeimmassa mahdollisessa asennossa
sahapöydän yläpuolella.
– Käännä suojus 5.x taaksepäin vasteeseen asti.
– Kierrä kiiinnitysmuttereita 56 lenkkiavaimella 15 (24 mm)
ja vedä samanaikaisesti karan lukitusvipua 57, kunnes se
lukkiutuu.
– Pidä karan lukitusvipua vedettynä ja kierrä irti kiinnitys-
mutteri vastapäivään.
– Poista kiristyslaippa 58.
– Irrota sahanterä 32.
Sahanterän asennus
Puhdista tarvittaessa ennen asennusta kaikki asennettavat osat.
– Asenna uusi sahanterä työkalukaran 60 kiinnityslaippaan
59.
Huomio: Älä käytä liian pieniä sahanteriä. Etäisyys sahante-
rän ja halkaisukiilan välillä saa olla korkeintaan 5 mm.
Bosch Power Tools
 Tarkista asennettaessa, että sahanterän hampaiden
sahaussuunta (sahanterässä olevan nuolen suunta) on
sama kuin nuolen suunta suojuksessa!
– Asenna kiristyslaippa 58 ja kiinnitysmutteri 56.
– Kierrä kiiinnitysmuttereita 56 lenkkiavaimella 15 (24 mm)
ja vedä samanaikaisesti karan lukitusvipua 57, kunnes se
lukkiutuu.
– Kierrä kiinnitysmutteri tiukasti kiinni myötäpäivään
(Kiristysvääntömomentti n. 15–23 Nm).
– Asenna välilaatta 31 takaisin paikoilleen.
– Käännä suojus 5.x takaisin alas.
Käyttö
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Sahanterän kuljetus- ja työasento
Kuljetusasento
– Kierrä käsipyörää 19 vastapäivään kunnes sahanterän 32
hampaat ulottuvat sahapöydän 17 alapuolelle.
Katso muut kuljetusohjeet sivu 155.
Työasento
– Kierrä kampea 20 myötäpäivään, kunnes sahanterän 32
hampaat ovat työkappaleen yläpuolella.
Huomio: Varmista, että suojus on asianmukaisessa asennos-
sa. Sen täytyy aina tukea työkappaleeseen sahattaessa.
Sahapöydän suurentaminen
Pitkät kappaleet tulee tukea vapaasta päästään.
Pöydän levennysosa (katso kuva A)
Pöydän levennysosa 11 leventää sahapöytää 17 korkeintaan
435 mm.
– Vedä sahapöydän levennyksen kiinnityskahva 18 ylös asti.
– Vedä ulos sahapöydän levennys 11 haluttuun pituuteen
(katso myös kappale "Suuntaisohjaimen säätö ulosvede-
tyllä sahapöydällä", sivu 152).
– Paina kiinnityskahvaa 18 alaspäin.
Täten lukitset sahapöydän levennyksen.
Pöydän pidennysosa (katso kuva B)
Pöydän pidennysosa 10 pidentää sahapöytää 17 taaksepäin
korkeintaan 520 mm.
– Avaa lukitusruuvit 38 ohjaustangoista 24.
– Vedä ulos sahapöydän pidennys 10 haluttuun pituuteen.
– Lukitse pidennys kiristämällä kahta lukitusruuvia 38.
Painavia työkappaleita varten täytyy pöydän pidennysosaa
tarvittaessa tukea.
Työntöluisti (katso kuva C)
Työntöluistin 2 avulla voidaan sahata korkeintaan 350 mm le-
veitä työkappaleita.
Samalla saavutetaan suurempi sahaustarkkuus, etenkin sa-
hattaessa kulmaohjainta 3 käyttäen. (katso "Vaakasuoran jii-
rikulman sahaus työntöluistin avulla", sivu 154)
