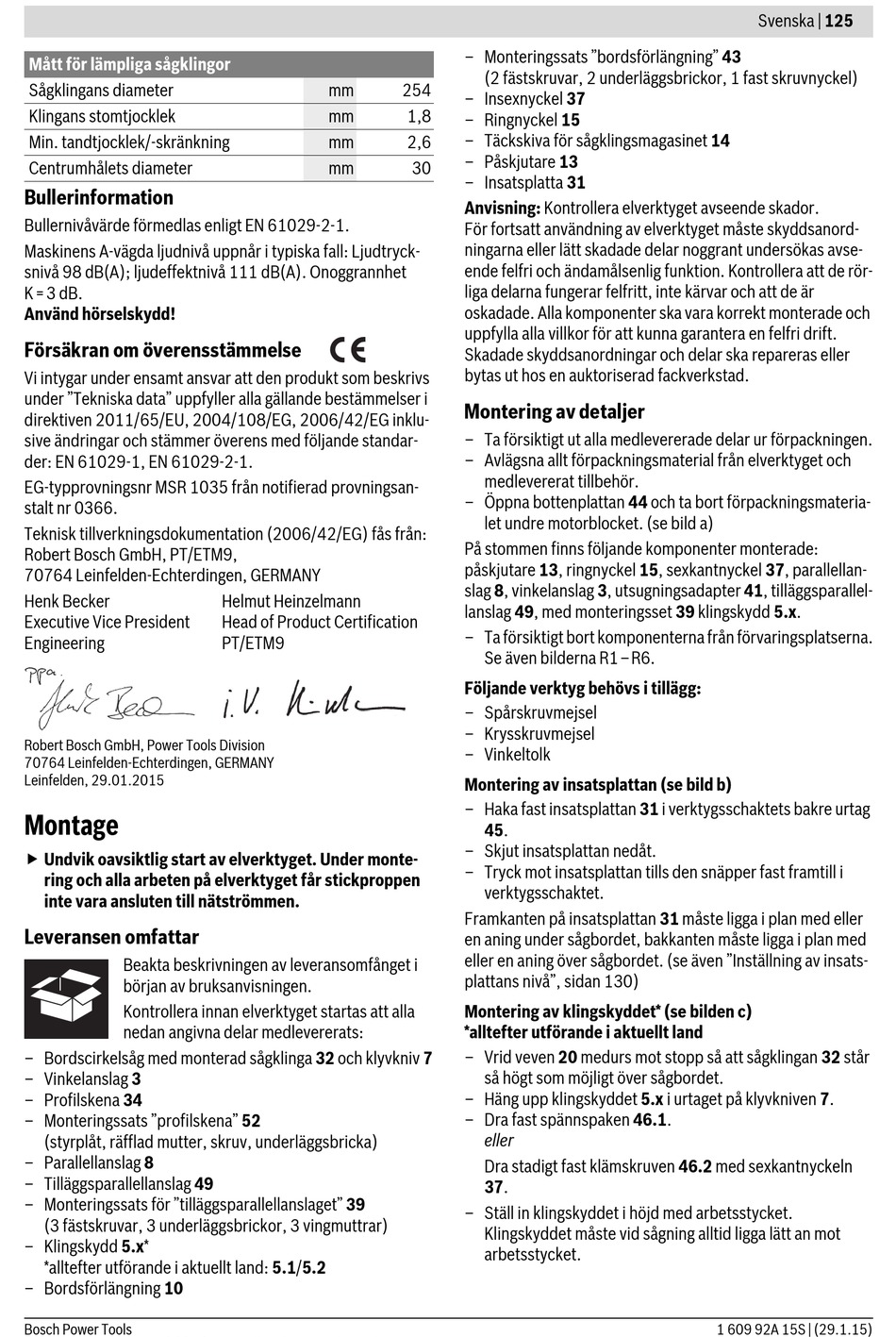

Mått för lämpliga sågklingor
Sågklingans diameter
Klingans stomtjocklek
Min. tandtjocklek/-skränkning
Centrumhålets diameter
Bullerinformation
Bullernivåvärde förmedlas enligt EN 61029-2-1.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-
snivå 98 dB(A); ljudeffektnivå 111 dB(A). Onoggrannhet
K=3 dB.
Använd hörselskydd!
Försäkran om överensstämmelse
Vi intygar under ensamt ansvar att den produkt som beskrivs
under "Tekniska data" uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG inklu-
sive ändringar och stämmer överens med följande standar-
der: EN 61029-1, EN 61029-2-1.
EG-typprovningsnr MSR 1035 från notifierad provningsan-
stalt nr 0366.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 29.01.2015
Montage
 Undvik oavsiktlig start av elverktyget. Under monte-
ring och alla arbeten på elverktyget får stickproppen
inte vara ansluten till nätströmmen.

Leveransen omfattar

Beakta beskrivningen av leveransomfånget i
början av bruksanvisningen.
Kontrollera innan elverktyget startas att alla
nedan angivna delar medlevererats:
– Bordscirkelsåg med monterad sågklinga 32 och klyvkniv 7
– Vinkelanslag 3
– Profilskena 34
– Monteringssats "profilskena" 52
(styrplåt, räfflad mutter, skruv, underläggsbricka)
– Parallellanslag 8
– Tilläggsparallellanslag 49
– Monteringssats för "tilläggsparallellanslaget" 39
(3 fästskruvar, 3 underläggsbrickor, 3 vingmuttrar)
– Klingskydd 5.x*
*alltefter utförande i aktuellt land: 5.1/5.2
– Bordsförlängning 10
Bosch Power Tools
mm
mm
mm
mm
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
– Monteringssats "bordsförlängning" 43
(2 fästskruvar, 2 underläggsbrickor, 1 fast skruvnyckel)
254
– Insexnyckel 37
1,8
– Ringnyckel 15
– Täckskiva för sågklingsmagasinet 14
2,6
– Påskjutare 13
30
– Insatsplatta 31
Anvisning: Kontrollera elverktyget avseende skador.
För fortsatt användning av elverktyget måste skyddsanord-
ningarna eller lätt skadade delar noggrant undersökas avse-
ende felfri och ändamålsenlig funktion. Kontrollera att de rör-
liga delarna fungerar felfritt, inte kärvar och att de är
oskadade. Alla komponenter ska vara korrekt monterade och
uppfylla alla villkor för att kunna garantera en felfri drift.
Skadade skyddsanordningar och delar ska repareras eller
bytas ut hos en auktoriserad fackverkstad.

Montering av detaljer

– Ta försiktigt ut alla medlevererade delar ur förpackningen.
– Avlägsna allt förpackningsmaterial från elverktyget och
medlevererat tillbehör.
– Öppna bottenplattan 44 och ta bort förpackningsmateria-
let undre motorblocket. (se bild a)
På stommen finns följande komponenter monterade:
påskjutare 13, ringnyckel 15, sexkantnyckel 37, parallellan-
slag 8, vinkelanslag 3, utsugningsadapter 41, tilläggsparallel-
lanslag 49, med monteringsset 39 klingskydd 5.x.
– Ta försiktigt bort komponenterna från förvaringsplatserna.
Se även bilderna R1–R6.
Följande verktyg behövs i tillägg:
– Spårskruvmejsel
– Krysskruvmejsel
– Vinkeltolk
Montering av insatsplattan (se bild b)
– Haka fast insatsplattan 31 i verktygsschaktets bakre urtag
45.
– Skjut insatsplattan nedåt.
– Tryck mot insatsplattan tills den snäpper fast framtill i
verktygsschaktet.
Framkanten på insatsplattan 31 måste ligga i plan med eller
en aning under sågbordet, bakkanten måste ligga i plan med
eller en aning över sågbordet. (se även "Inställning av insats-
plattans nivå", sidan 130)
Montering av klingskyddet* (se bilden c)
*alltefter utförande i aktuellt land
– Vrid veven 20 medurs mot stopp så att sågklingan 32 står
så högt som möjligt över sågbordet.
– Häng upp klingskyddet 5.x i urtaget på klyvkniven 7.
– Dra fast spännspaken 46.1.
eller
Dra stadigt fast klämskruven 46.2 med sexkantnyckeln
37.
– Ställ in klingskyddet i höjd med arbetsstycket.
Klingskyddet måste vid sågning alltid ligga lätt an mot
arbetsstycket.
Svenska | 125
1 609 92A 15S | (29.1.15)
