310 | Македонски
Ознаки и нивно значење
Опис на производот и моќноста
Прочитајте ги сите напомени и упатства
за безбедност. Грешките настанати како
резултат од непридржување до
безбедносните напомени и упатства може
да предизвикаат електричен удар, пожар
и/или тешки повреди.
Употреба со соодветна намена
Електричниот апарат е наменет за правење на должински
и напречни резови со прав рез во цврсто и меко дрво, ка-
ко и иверки и лесонит, како фиксен уред. Притоа, можни
се хоризонтални агли на закосување од –60° до +60° како
и вертикални агли на закосување од –1° до +47°.
Со користење на соодветни листови за пила, можно е и
сечење на алуминиумски профили и пластика.
Илустрација на компоненти
Нумерирањето на сликите со компоненти се однесува на
приказот на електричните апарати на графичката
страница.
1 Скала за растојанието од листот на пилата до
паралелниот граничник8
2 Подвижни лизгачи
3 Аголен граничник
4 Рачка за носење
5.1 Заштитна хауба со затегнувачки лост*
5.2 Заштитна хауба со завртка за затворање и странична
заштита*
6 Млазници за вшмукување на заштитната хауба
7 Клин за расцепување
8 Паралелен граничник
9 Водечки жлеб за аголниот граничник
10 Продолжеток за масата
11 Проширување на масата
12 Навртка за прицврстување за поклопецот на депото
за листовите за пила и за закачување на подвижната
водечка летва
13 Подвижна водечка летва
14 Поклопец на депото за листовите за пила
15 Прстенест клуч (24 мм; 23 мм)
16 Отвори за монтажа
17 Маса за пила
18 Затегнувачка дршка за проширувањето на масата
1 609 92A 15S | (29.1.15)

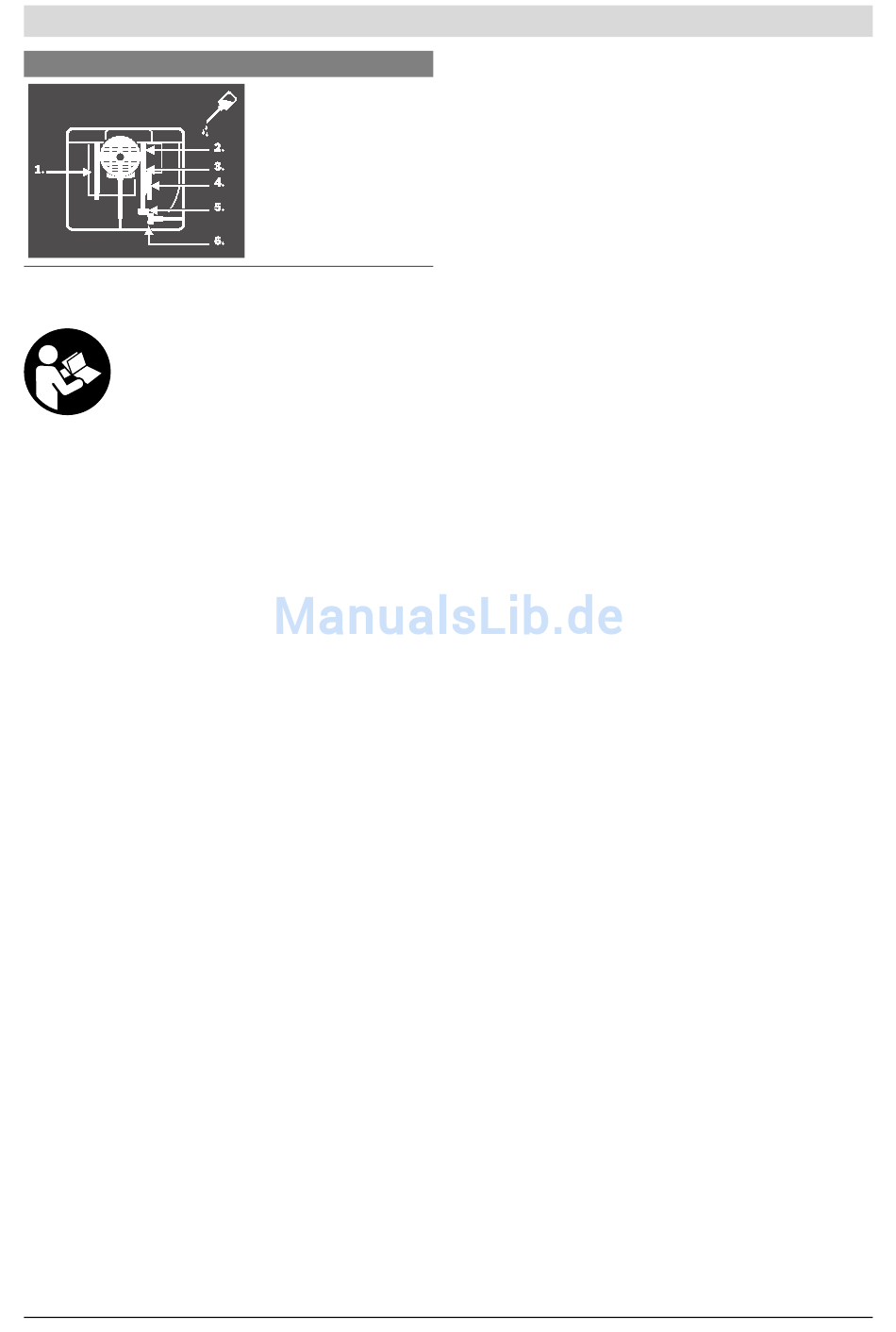

По потреба отворете ја
подната плоча и
подмачкајте го
електричниот апарат на
означените места.
19 Рачно тркало
20 Курбла за подигање и спуштање на листот за пилата
21 Сигурносен поклопец на прекинувачот за
вклучување-исклучување
22 Држач за чување на заштитната хауба
23 Стеги за чување на аголниот граничник
24 Водилка за продолжетокот за масата
25 Граничник за 45°-агол на закосување (вертикално)
26 Лост за блокада за подесување на вертикален агол на
закосување
27 Скала за аголот на закосување (вертикално)
28 Граничник за 0°-агол на закосување (вертикално)
29 Затегнувачка дршка за подвижните лизгачи
30 V-водечки жлеб на масата за пила за паралелниот
граничник
31 Плоча за вметнување
32 Лист за пилата
33 Налепница за означување на линијата на сечење
34 Профилна шина
35 Водечки жлеб за паралелниот граничник 8
36 Депо за паралелниот граничник 8
37 Инбус клуч (5 mm)
38 Завртка за блокирање на продолжетокот за масата
39 Сет за прицврстување на
„дополнителниот паралелен граничник"
40 Исфрлувач на струготини
41 Адаптер за вшмукување
42 Држач за кабелот
43 Сет за прицврстување „продолжеток за масата"
44 Подна плоча
45 Отвори за плочата за вметнување
46.1 Затегнувачки лост за фиксирање на заштитната
хауба 5.1
46.2 Завртка за затворање за фиксирање на заштитната
хауба 5.2
47 Затезна дршка на паралелниот граничник
48 V-водилка на паралелниот граничник
49 Дополнителен паралелен граничник
50 Шина-водилка за аголниот граничник
51 Завртка со нарецкана глава за фиксирање на
аголниот граничник
52 Сет за прицврстување на „профилната шина"
53 Назабена навртка за профилната шина
54 Долен поклопец за листот на пилата
55 Завртка за прицврстување на долниот поклопец на
листот за пила
56 Стезна навртка
57 Лост за блокада на вретеното
58 Стезна прирабница
59 Приклучна прирабница
60 Вретено на алатот
61 Показател на агли (вертикално)
