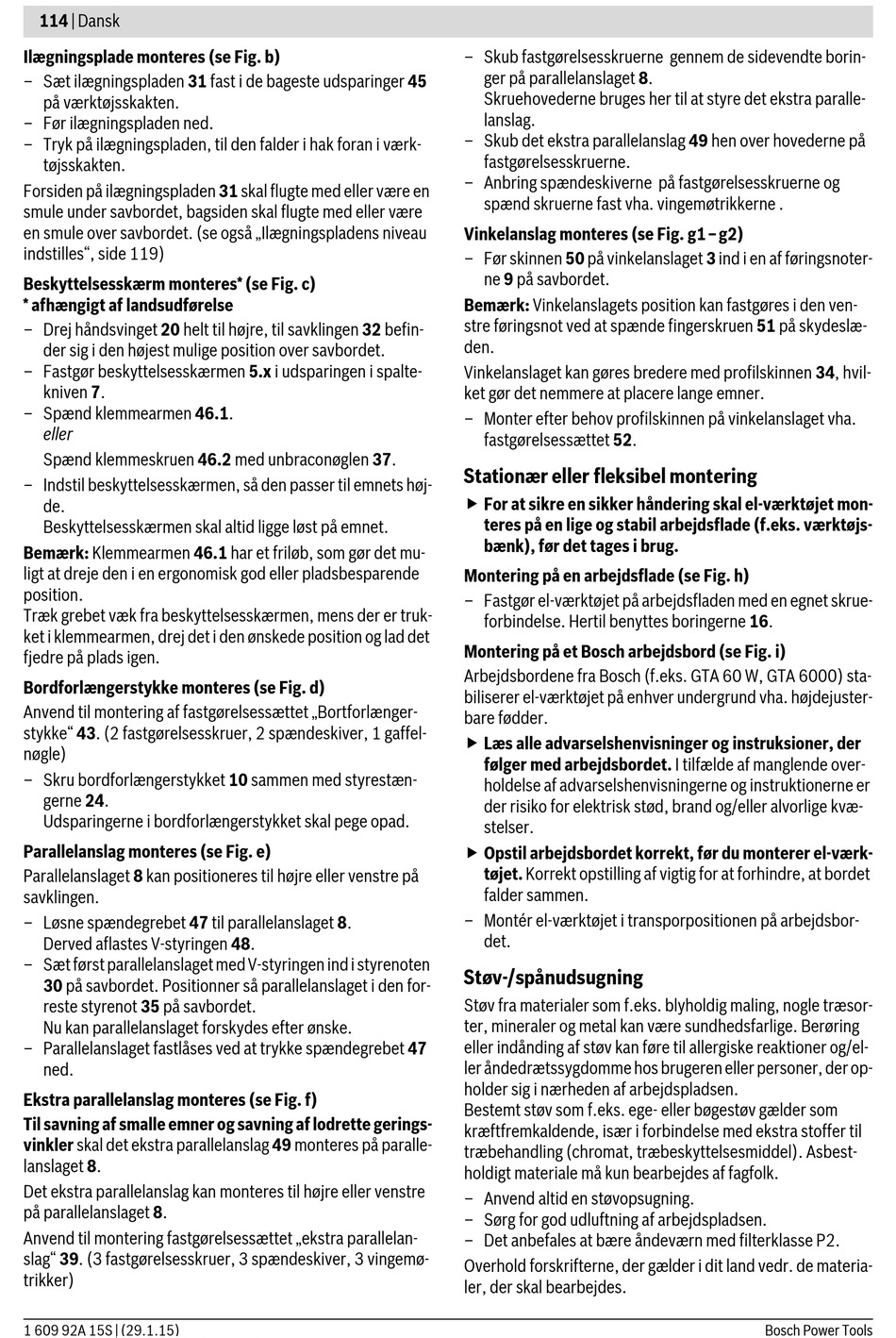

Bosch GTS 10 XC Professional Originalbetriebsanleitung Seite 114

114 | Dansk
Ilægningsplade monteres (se Fig. b)
– Sæt ilægningspladen 31 fast i de bageste udsparinger 45
på værktøjsskakten.
– Før ilægningspladen ned.
– Tryk på ilægningspladen, til den falder i hak foran i værk-
tøjsskakten.
Forsiden på ilægningspladen 31 skal flugte med eller være en
smule under savbordet, bagsiden skal flugte med eller være
en smule over savbordet. (se også „Ilægningspladens niveau
indstilles", side 119)
Beskyttelsesskærm monteres* (se Fig. c)
* afhængigt af landsudførelse
– Drej håndsvinget 20 helt til højre, til savklingen 32 befin-
der sig i den højest mulige position over savbordet.
– Fastgør beskyttelsesskærmen 5.x i udsparingen i spalte-
kniven 7.
– Spænd klemmearmen 46.1.
eller
Spænd klemmeskruen 46.2 med unbraconøglen 37.
– Indstil beskyttelsesskærmen, så den passer til emnets høj-
de.
Beskyttelsesskærmen skal altid ligge løst på emnet.
Bemærk: Klemmearmen 46.1 har et friløb, som gør det mu-
ligt at dreje den i en ergonomisk god eller pladsbesparende
position.
Træk grebet væk fra beskyttelsesskærmen, mens der er truk-
ket i klemmearmen, drej det i den ønskede position og lad det
fjedre på plads igen.
Bordforlængerstykke monteres (se Fig. d)
Anvend til montering af fastgørelsessættet „Bortforlænger-
stykke" 43. (2 fastgørelsesskruer, 2 spændeskiver, 1 gaffel-
nøgle)
– Skru bordforlængerstykket 10 sammen med styrestæn-
gerne 24.
Udsparingerne i bordforlængerstykket skal pege opad.
Parallelanslag monteres (se Fig. e)
Parallelanslaget 8 kan positioneres til højre eller venstre på
savklingen.
– Løsne spændegrebet 47 til parallelanslaget 8.
Derved aflastes V-styringen 48.
– Sæt først parallelanslaget med V-styringen ind i styrenoten
30 på savbordet. Positionner så parallelanslaget i den for-
reste styrenot 35 på savbordet.
Nu kan parallelanslaget forskydes efter ønske.
– Parallelanslaget fastlåses ved at trykke spændegrebet 47
ned.
Ekstra parallelanslag monteres (se Fig. f)
Til savning af smalle emner og savning af lodrette gerings-
vinkler skal det ekstra parallelanslag 49 monteres på paralle-
lanslaget 8.
Det ekstra parallelanslag kan monteres til højre eller venstre
på parallelanslaget 8.
Anvend til montering fastgørelsessættet „ekstra parallelan-
slag" 39. (3 fastgørelsesskruer, 3 spændeskiver, 3 vingemø-
trikker)
1 609 92A 15S | (29.1.15)
– Skub fastgørelsesskruerne gennem de sidevendte borin-
ger på parallelanslaget 8.
Skruehovederne bruges her til at styre det ekstra paralle-
lanslag.
– Skub det ekstra parallelanslag 49 hen over hovederne på
fastgørelsesskruerne.
– Anbring spændeskiverne på fastgørelsesskruerne og
spænd skruerne fast vha. vingemøtrikkerne .
Vinkelanslag monteres (se Fig. g1–g2)
– Før skinnen 50 på vinkelanslaget 3 ind i en af føringsnoter-
ne 9 på savbordet.
Bemærk: Vinkelanslagets position kan fastgøres i den ven-
stre føringsnot ved at spænde fingerskruen 51 på skydeslæ-
den.
Vinkelanslaget kan gøres bredere med profilskinnen 34, hvil-
ket gør det nemmere at placere lange emner.
– Monter efter behov profilskinnen på vinkelanslaget vha.
fastgørelsessættet 52.
Stationær eller fleksibel montering
 For at sikre en sikker håndering skal el-værktøjet mon-
teres på en lige og stabil arbejdsflade (f.eks. værktøjs-
bænk), før det tages i brug.
Montering på en arbejdsflade (se Fig. h)
– Fastgør el-værktøjet på arbejdsfladen med en egnet skrue-
forbindelse. Hertil benyttes boringerne 16.
Montering på et Bosch arbejdsbord (se Fig. i)
Arbejdsbordene fra Bosch (f.eks. GTA 60 W, GTA 6000) sta-
biliserer el-værktøjet på enhver undergrund vha. højdejuster-
bare fødder.
 Læs alle advarselshenvisninger og instruksioner, der
følger med arbejdsbordet. I tilfælde af manglende over-
holdelse af advarselshenvisningerne og instruktionerne er
der risiko for elektrisk stød, brand og/eller alvorlige kvæ-
stelser.
 Opstil arbejdsbordet korrekt, før du monterer el-værk-
tøjet. Korrekt opstilling af vigtig for at forhindre, at bordet
falder sammen.
– Montér el-værktøjet i transporpositionen på arbejdsbor-
det.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsor-
ter, mineraler og metal kan være sundhedsfarlige. Berøring
eller indånding af støv kan føre til allergiske reaktioner og/el-
ler åndedrætssygdomme hos brugeren eller personer, der op-
holder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som
kræftfremkaldende, især i forbindelse med ekstra stoffer til
træbehandling (chromat, træbeskyttelsesmiddel). Asbest-
holdigt materiale må kun bearbejdes af fagfolk.
– Anvend altid en støvopsugning.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materia-
ler, der skal bearbejdes.
Bosch Power Tools
