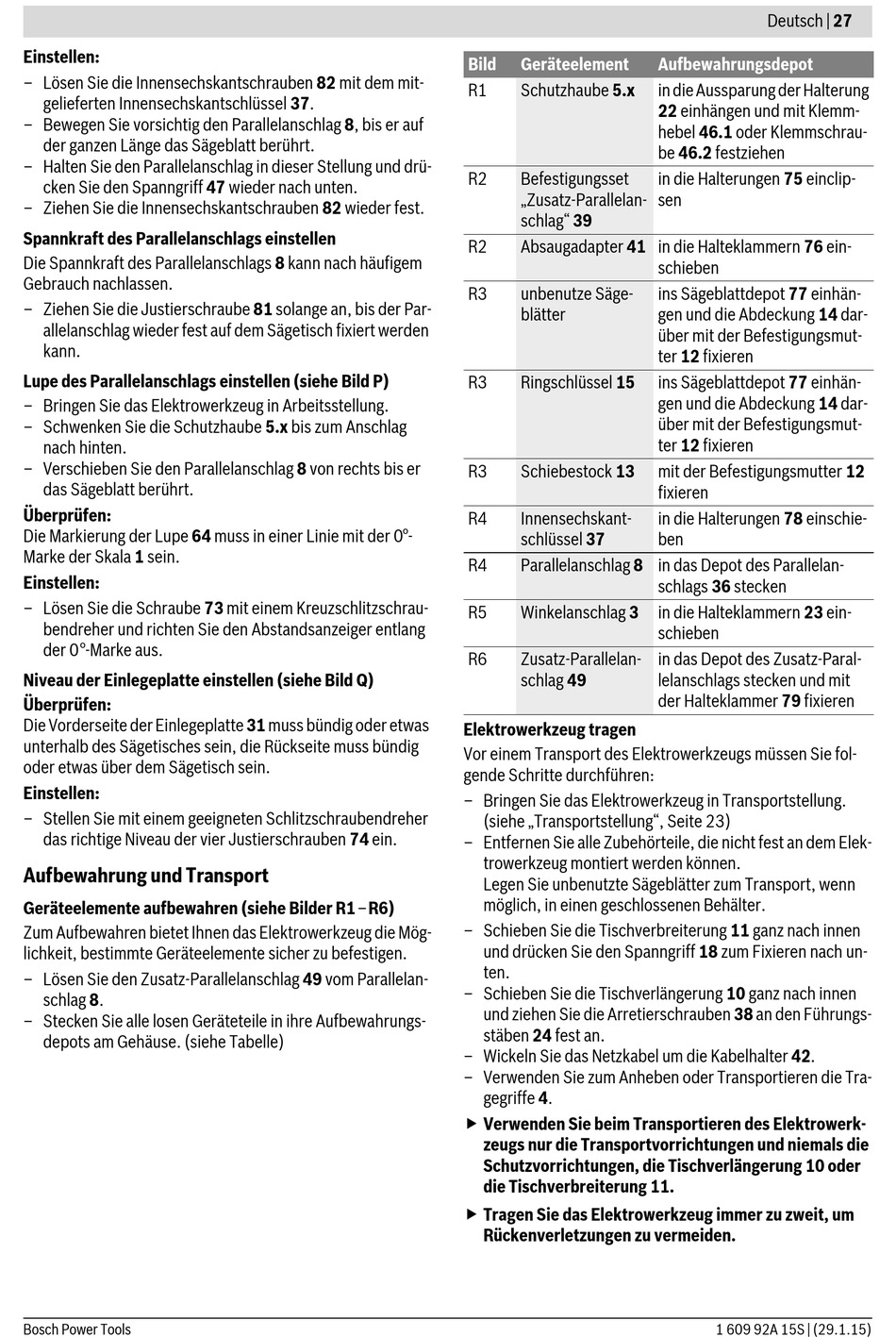

Einstellen:
– Lösen Sie die Innensechskantschrauben 82 mit dem mit-
gelieferten Innensechskantschlüssel 37.
– Bewegen Sie vorsichtig den Parallelanschlag 8, bis er auf
der ganzen Länge das Sägeblatt berührt.
– Halten Sie den Parallelanschlag in dieser Stellung und drü-
cken Sie den Spanngriff 47 wieder nach unten.
– Ziehen Sie die Innensechskantschrauben 82 wieder fest.
Spannkraft des Parallelanschlags einstellen
Die Spannkraft des Parallelanschlags 8 kann nach häufigem
Gebrauch nachlassen.
– Ziehen Sie die Justierschraube 81 solange an, bis der Par-
allelanschlag wieder fest auf dem Sägetisch fixiert werden
kann.
Lupe des Parallelanschlags einstellen (siehe Bild P)
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Schwenken Sie die Schutzhaube 5.x bis zum Anschlag
nach hinten.
– Verschieben Sie den Parallelanschlag 8 von rechts bis er
das Sägeblatt berührt.
Überprüfen:
Die Markierung der Lupe 64 muss in einer Linie mit der 0°-
Marke der Skala 1 sein.
Einstellen:
– Lösen Sie die Schraube 73 mit einem Kreuzschlitzschrau-
bendreher und richten Sie den Abstandsanzeiger entlang
der 0°-Marke aus.
Niveau der Einlegeplatte einstellen (siehe Bild Q)
Überprüfen:
Die Vorderseite der Einlegeplatte 31 muss bündig oder etwas
unterhalb des Sägetisches sein, die Rückseite muss bündig
oder etwas über dem Sägetisch sein.
Einstellen:
– Stellen Sie mit einem geeigneten Schlitzschraubendreher
das richtige Niveau der vier Justierschrauben 74 ein.

Aufbewahrung und Transport

Geräteelemente aufbewahren (siehe Bilder R1 –R6)
Zum Aufbewahren bietet Ihnen das Elektrowerkzeug die Mög-
lichkeit, bestimmte Geräteelemente sicher zu befestigen.
– Lösen Sie den Zusatz-Parallelanschlag 49 vom Parallelan-
schlag 8.
– Stecken Sie alle losen Geräteteile in ihre Aufbewahrungs-
depots am Gehäuse. (siehe Tabelle)
Bosch Power Tools
Bild Geräteelement
R1 Schutzhaube 5.x
R2 Befestigungsset
„Zusatz-Parallelan-
schlag" 39
R2 Absaugadapter 41 in die Halteklammern 76 ein-
R3 unbenutze Säge-
blätter
R3 Ringschlüssel 15
R3 Schiebestock 13
R4 Innensechskant-
schlüssel 37
R4 Parallelanschlag 8 in das Depot des Parallelan-
R5 Winkelanschlag 3
R6 Zusatz-Parallelan-
schlag 49
Elektrowerkzeug tragen
Vor einem Transport des Elektrowerkzeugs müssen Sie fol-
gende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Transportstellung.
(siehe „Transportstellung", Seite 23)
– Entfernen Sie alle Zubehörteile, die nicht fest an dem Elek-
trowerkzeug montiert werden können.
Legen Sie unbenutzte Sägeblätter zum Transport, wenn
möglich, in einen geschlossenen Behälter.
– Schieben Sie die Tischverbreiterung 11 ganz nach innen
und drücken Sie den Spanngriff 18 zum Fixieren nach un-
ten.
– Schieben Sie die Tischverlängerung 10 ganz nach innen
und ziehen Sie die Arretierschrauben 38 an den Führungs-
stäben 24 fest an.
– Wickeln Sie das Netzkabel um die Kabelhalter 42.
– Verwenden Sie zum Anheben oder Transportieren die Tra-
gegriffe 4.
 Verwenden Sie beim Transportieren des Elektrowerk-
zeugs nur die Transportvorrichtungen und niemals die
Schutzvorrichtungen, die Tischverlängerung 10 oder
die Tischverbreiterung 11.
 Tragen Sie das Elektrowerkzeug immer zu zweit, um
Rückenverletzungen zu vermeiden.
Deutsch | 27
Aufbewahrungsdepot
in die Aussparung der Halterung
22 einhängen und mit Klemm-
hebel 46.1 oder Klemmschrau-
be 46.2 festziehen
in die Halterungen 75 einclip-
sen
schieben
ins Sägeblattdepot 77 einhän-
gen und die Abdeckung 14 dar-
über mit der Befestigungsmut-
ter 12 fixieren
ins Sägeblattdepot 77 einhän-
gen und die Abdeckung 14 dar-
über mit der Befestigungsmut-
ter 12 fixieren
mit der Befestigungsmutter 12
fixieren
in die Halterungen 78 einschie-
ben
schlags 36 stecken
in die Halteklammern 23 ein-
schieben
in das Depot des Zusatz-Paral-
lelanschlags stecken und mit
der Halteklammer 79 fixieren
