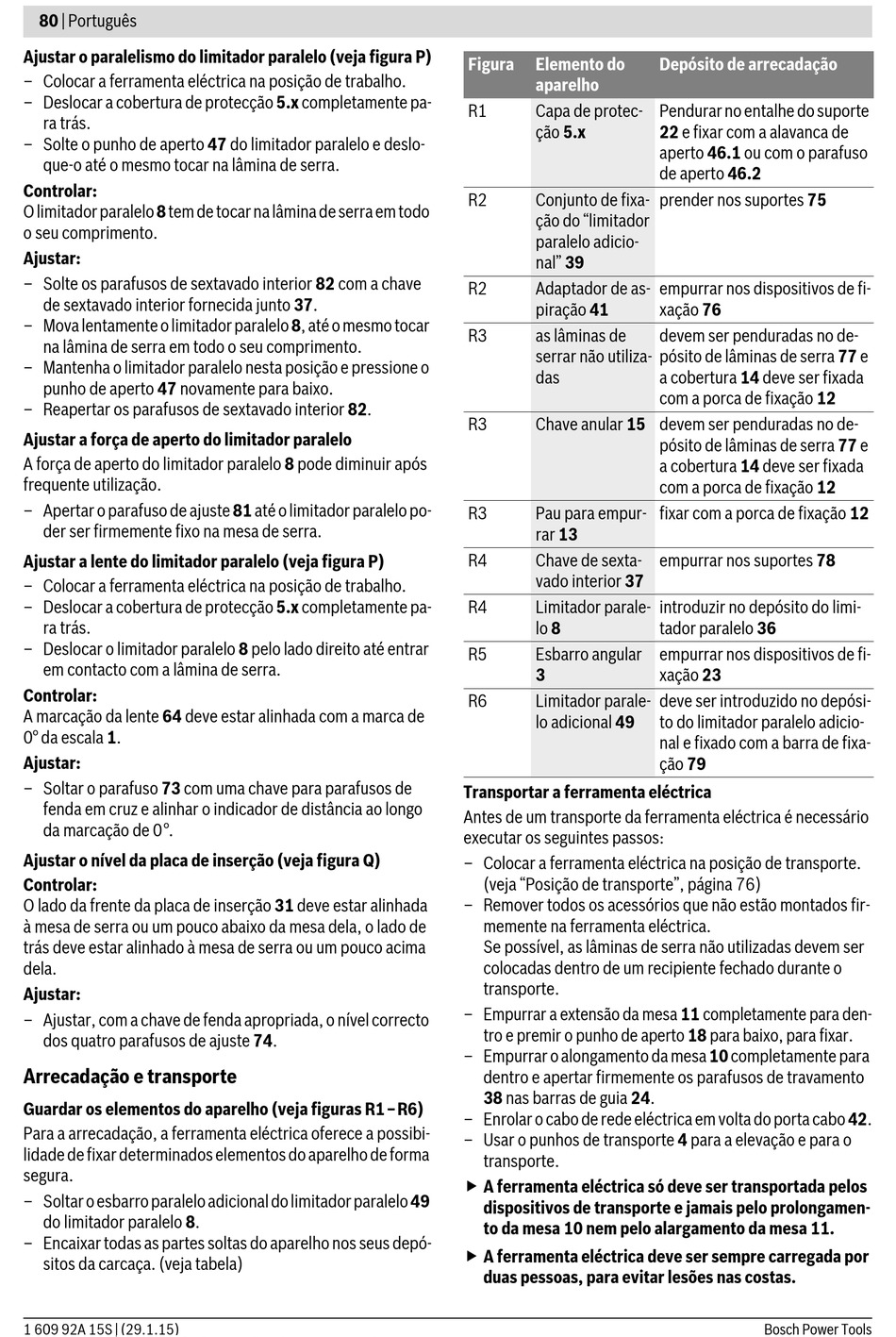

80 | Português
Ajustar o paralelismo do limitador paralelo (veja figura P)
– Colocar a ferramenta eléctrica na posição de trabalho.
– Deslocar a cobertura de protecção 5.x completamente pa-
ra trás.
– Solte o punho de aperto 47 do limitador paralelo e deslo-
que-o até o mesmo tocar na lâmina de serra.
Controlar:
O limitador paralelo 8 tem de tocar na lâmina de serra em todo
o seu comprimento.
Ajustar:
– Solte os parafusos de sextavado interior 82 com a chave
de sextavado interior fornecida junto 37.
– Mova lentamente o limitador paralelo 8, até o mesmo tocar
na lâmina de serra em todo o seu comprimento.
– Mantenha o limitador paralelo nesta posição e pressione o
punho de aperto 47 novamente para baixo.
– Reapertar os parafusos de sextavado interior 82.
Ajustar a força de aperto do limitador paralelo
A força de aperto do limitador paralelo 8 pode diminuir após
frequente utilização.
– Apertar o parafuso de ajuste 81 até o limitador paralelo po-
der ser firmemente fixo na mesa de serra.
Ajustar a lente do limitador paralelo (veja figura P)
– Colocar a ferramenta eléctrica na posição de trabalho.
– Deslocar a cobertura de protecção 5.x completamente pa-
ra trás.
– Deslocar o limitador paralelo 8 pelo lado direito até entrar
em contacto com a lâmina de serra.
Controlar:
A marcação da lente 64 deve estar alinhada com a marca de
0° da escala 1.
Ajustar:
– Soltar o parafuso 73 com uma chave para parafusos de
fenda em cruz e alinhar o indicador de distância ao longo
da marcação de 0°.
Ajustar o nível da placa de inserção (veja figura Q)
Controlar:
O lado da frente da placa de inserção 31 deve estar alinhada
à mesa de serra ou um pouco abaixo da mesa dela, o lado de
trás deve estar alinhado à mesa de serra ou um pouco acima
dela.
Ajustar:
– Ajustar, com a chave de fenda apropriada, o nível correcto
dos quatro parafusos de ajuste 74.
Arrecadação e transporte
Guardar os elementos do aparelho (veja figuras R1–R6)
Para a arrecadação, a ferramenta eléctrica oferece a possibi-
lidade de fixar determinados elementos do aparelho de forma
segura.
– Soltar o esbarro paralelo adicional do limitador paralelo 49
do limitador paralelo 8.
– Encaixar todas as partes soltas do aparelho nos seus depó-
sitos da carcaça. (veja tabela)
1 609 92A 15S | (29.1.15)
Figura Elemento do
aparelho
R1 Capa de protec-
ção 5.x
R2 Conjunto de fixa-
ção do "limitador
paralelo adicio-
nal" 39
R2 Adaptador de as-
piração 41
R3 as lâminas de
serrar não utiliza-
das
R3 Chave anular 15 devem ser penduradas no de-
R3 Pau para empur-
rar 13
R4 Chave de sexta-
vado interior 37
R4 Limitador parale-
lo 8
R5 Esbarro angular
3
R6 Limitador parale-
lo adicional 49
Transportar a ferramenta eléctrica
Antes de um transporte da ferramenta eléctrica é necessário
executar os seguintes passos:
– Colocar a ferramenta eléctrica na posição de transporte.
(veja "Posição de transporte", página 76)
– Remover todos os acessórios que não estão montados fir-
memente na ferramenta eléctrica.
Se possível, as lâminas de serra não utilizadas devem ser
colocadas dentro de um recipiente fechado durante o
transporte.
– Empurrar a extensão da mesa 11 completamente para den-
tro e premir o punho de aperto 18 para baixo, para fixar.
– Empurrar o alongamento da mesa 10 completamente para
dentro e apertar firmemente os parafusos de travamento
38 nas barras de guia 24.
– Enrolar o cabo de rede eléctrica em volta do porta cabo 42.
– Usar o punhos de transporte 4 para a elevação e para o
transporte.
 A ferramenta eléctrica só deve ser transportada pelos
dispositivos de transporte e jamais pelo prolongamen-
to da mesa 10 nem pelo alargamento da mesa 11.
 A ferramenta eléctrica deve ser sempre carregada por
duas pessoas, para evitar lesões nas costas.
Depósito de arrecadação
Pendurar no entalhe do suporte
22 e fixar com a alavanca de
aperto 46.1 ou com o parafuso
de aperto 46.2
prender nos suportes 75
empurrar nos dispositivos de fi-
xação 76
devem ser penduradas no de-
pósito de lâminas de serra 77 e
a cobertura 14 deve ser fixada
com a porca de fixação 12
pósito de lâminas de serra 77 e
a cobertura 14 deve ser fixada
com a porca de fixação 12
fixar com a porca de fixação 12
empurrar nos suportes 78
introduzir no depósito do limi-
tador paralelo 36
empurrar nos dispositivos de fi-
xação 23
deve ser introduzido no depósi-
to do limitador paralelo adicio-
nal e fixado com a barra de fixa-
ção 79
