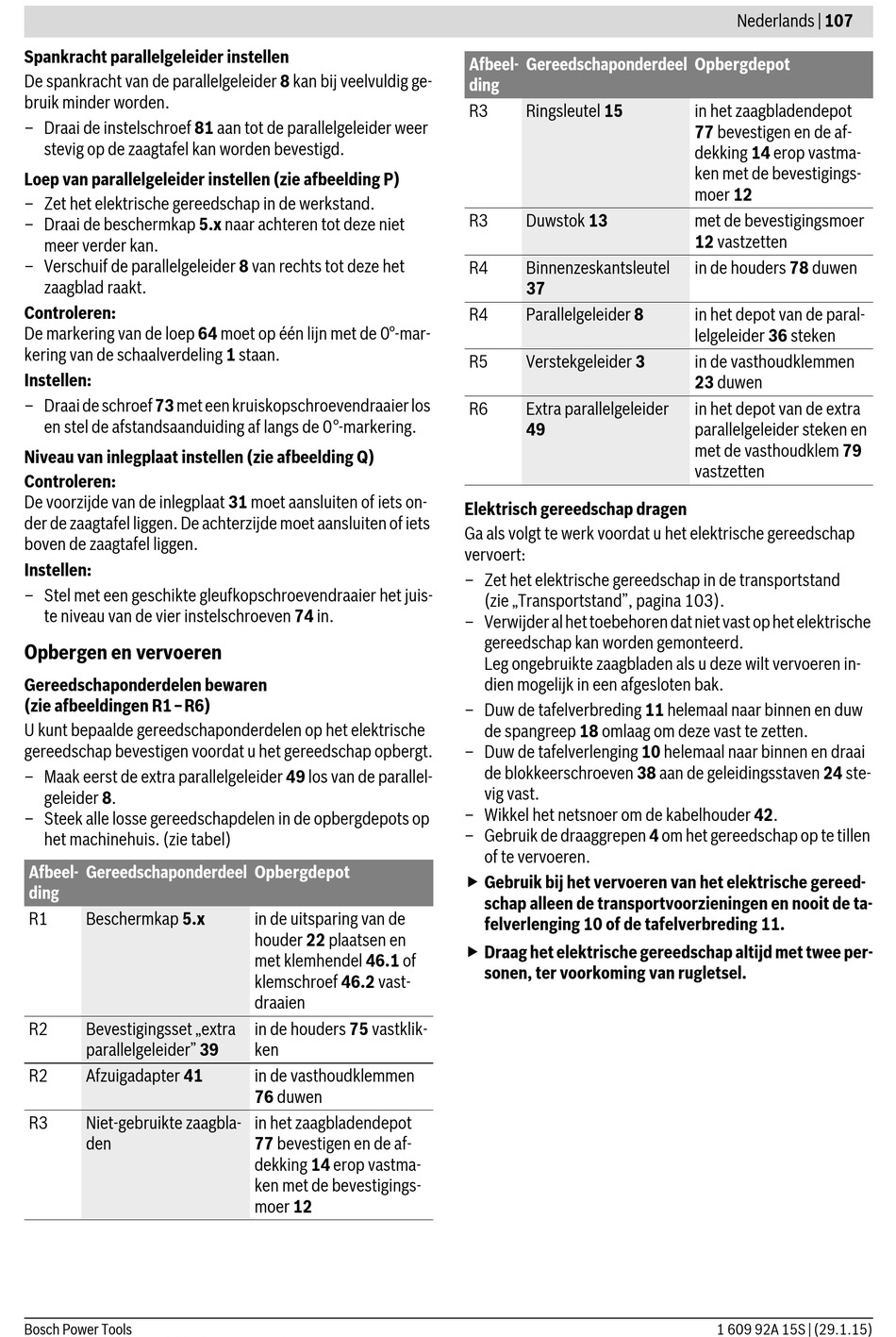

Bosch GTS 10 XC Professional Originalbetriebsanleitung Seite 107

Spankracht parallelgeleider instellen
De spankracht van de parallelgeleider 8 kan bij veelvuldig ge-
bruik minder worden.
– Draai de instelschroef 81 aan tot de parallelgeleider weer
stevig op de zaagtafel kan worden bevestigd.
Loep van parallelgeleider instellen (zie afbeelding P)
– Zet het elektrische gereedschap in de werkstand.
– Draai de beschermkap 5.x naar achteren tot deze niet
meer verder kan.
– Verschuif de parallelgeleider 8 van rechts tot deze het
zaagblad raakt.
Controleren:
De markering van de loep 64 moet op één lijn met de 0°-mar-
kering van de schaalverdeling 1 staan.
Instellen:
– Draai de schroef 73 met een kruiskopschroevendraaier los
en stel de afstandsaanduiding af langs de 0°-markering.
Niveau van inlegplaat instellen (zie afbeelding Q)
Controleren:
De voorzijde van de inlegplaat 31 moet aansluiten of iets on-
der de zaagtafel liggen. De achterzijde moet aansluiten of iets
boven de zaagtafel liggen.
Instellen:
– Stel met een geschikte gleufkopschroevendraaier het juis-
te niveau van de vier instelschroeven 74 in.
Opbergen en vervoeren
Gereedschaponderdelen bewaren
(zie afbeeldingen R1–R6)
U kunt bepaalde gereedschaponderdelen op het elektrische
gereedschap bevestigen voordat u het gereedschap opbergt.
– Maak eerst de extra parallelgeleider 49 los van de parallel-
geleider 8.
– Steek alle losse gereedschapdelen in de opbergdepots op
het machinehuis. (zie tabel)
Afbeel- Gereedschaponderdeel Opbergdepot
ding
R1 Beschermkap 5.x
R2 Bevestigingsset „extra
parallelgeleider" 39
R2 Afzuigadapter 41
R3 Niet-gebruikte zaagbla-
den
Bosch Power Tools
in de uitsparing van de
houder 22 plaatsen en
met klemhendel 46.1 of
klemschroef 46.2 vast-
draaien
in de houders 75 vastklik-
ken
in de vasthoudklemmen
76 duwen
in het zaagbladendepot
77 bevestigen en de af-
dekking 14 erop vastma-
ken met de bevestigings-
moer 12
Afbeel- Gereedschaponderdeel Opbergdepot
ding
R3 Ringsleutel 15
R3 Duwstok 13
R4 Binnenzeskantsleutel
37
R4 Parallelgeleider 8
R5 Verstekgeleider 3
R6 Extra parallelgeleider
49
Elektrisch gereedschap dragen
Ga als volgt te werk voordat u het elektrische gereedschap
vervoert:
– Zet het elektrische gereedschap in de transportstand
(zie „Transportstand", pagina 103).
– Verwijder al het toebehoren dat niet vast op het elektrische
gereedschap kan worden gemonteerd.
Leg ongebruikte zaagbladen als u deze wilt vervoeren in-
dien mogelijk in een afgesloten bak.
– Duw de tafelverbreding 11 helemaal naar binnen en duw
de spangreep 18 omlaag om deze vast te zetten.
– Duw de tafelverlenging 10 helemaal naar binnen en draai
de blokkeerschroeven 38 aan de geleidingsstaven 24 ste-
vig vast.
– Wikkel het netsnoer om de kabelhouder 42.
– Gebruik de draaggrepen 4 om het gereedschap op te tillen
of te vervoeren.
 Gebruik bij het vervoeren van het elektrische gereed-
schap alleen de transportvoorzieningen en nooit de ta-
felverlenging 10 of de tafelverbreding 11.
 Draag het elektrische gereedschap altijd met twee per-
sonen, ter voorkoming van rugletsel.
Nederlands | 107
in het zaagbladendepot
77 bevestigen en de af-
dekking 14 erop vastma-
ken met de bevestigings-
moer 12
met de bevestigingsmoer
12 vastzetten
in de houders 78 duwen
in het depot van de paral-
lelgeleider 36 steken
in de vasthoudklemmen
23 duwen
in het depot van de extra
parallelgeleider steken en
met de vasthoudklem 79
vastzetten
