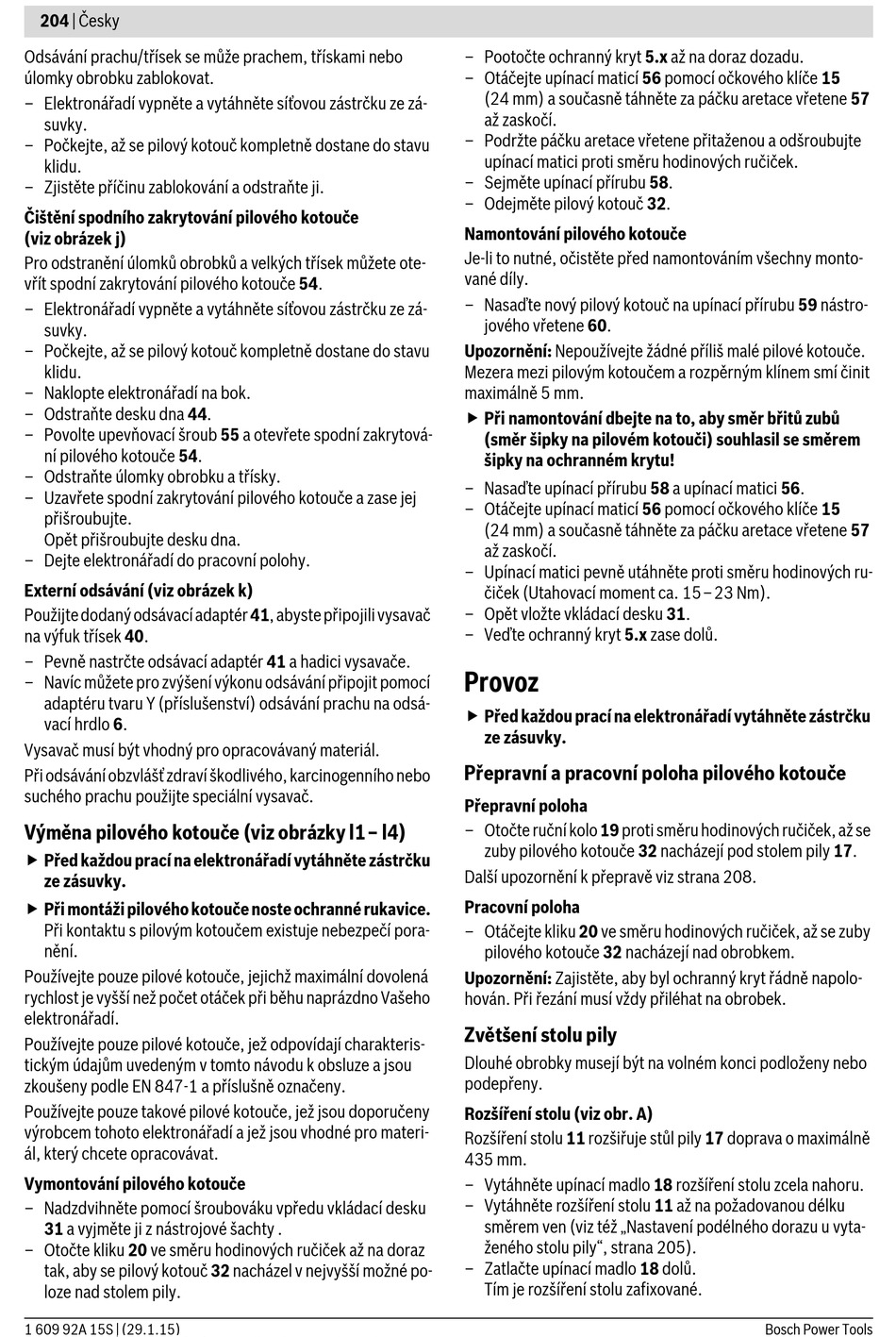

204 | Česky
Odsávání prachu/třísek se může prachem, třískami nebo
úlomky obrobku zablokovat.
– Elektronářadí vypněte a vytáhněte síťovou zástrčku ze zá-
suvky.
– Počkejte, až se pilový kotouč kompletně dostane do stavu
klidu.
– Zjistěte příčinu zablokování a odstraňte ji.
Čištění spodního zakrytování pilového kotouče
(viz obrázek j)
Pro odstranění úlomků obrobků a velkých třísek můžete ote-
vřít spodní zakrytování pilového kotouče 54.
– Elektronářadí vypněte a vytáhněte síťovou zástrčku ze zá-
suvky.
– Počkejte, až se pilový kotouč kompletně dostane do stavu
klidu.
– Naklopte elektronářadí na bok.
– Odstraňte desku dna 44.
– Povolte upevňovací šroub 55 a otevřete spodní zakrytová-
ní pilového kotouče 54.
– Odstraňte úlomky obrobku a třísky.
– Uzavřete spodní zakrytování pilového kotouče a zase jej
přišroubujte.
Opět přišroubujte desku dna.
– Dejte elektronářadí do pracovní polohy.
Externí odsávání (viz obrázek k)
Použijte dodaný odsávací adaptér 41, abyste připojili vysavač
na výfuk třísek 40.
– Pevně nastrčte odsávací adaptér 41 a hadici vysavače.
– Navíc můžete pro zvýšení výkonu odsávání připojit pomocí
adaptéru tvaru Y (příslušenství) odsávání prachu na odsá-
vací hrdlo 6.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Výměna pilového kotouče (viz obrázky l1– l4)
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Při montáži pilového kotouče noste ochranné rukavice.
Při kontaktu s pilovým kotoučem existuje nebezpečí pora-
nění.
Používejte pouze pilové kotouče, jejichž maximální dovolená
rychlost je vyšší než počet otáček při běhu naprázdno Vašeho
elektronářadí.
Používejte pouze pilové kotouče, jež odpovídají charakteris-
tickým údajům uvedeným v tomto návodu k obsluze a jsou
zkoušeny podle EN 847-1 a příslušně označeny.
Používejte pouze takové pilové kotouče, jež jsou doporučeny
výrobcem tohoto elektronářadí a jež jsou vhodné pro materi-
ál, který chcete opracovávat.
Vymontování pilového kotouče
– Nadzdvihněte pomocí šroubováku vpředu vkládací desku
31 a vyjměte ji z nástrojové šachty .
– Otočte kliku 20 ve směru hodinových ručiček až na doraz
tak, aby se pilový kotouč 32 nacházel v nejvyšší možné po-
loze nad stolem pily.
1 609 92A 15S | (29.1.15)
– Pootočte ochranný kryt 5.x až na doraz dozadu.
– Otáčejte upínací maticí 56 pomocí očkového klíče 15
(24 mm) a současně táhněte za páčku aretace vřetene 57
až zaskočí.
– Podržte páčku aretace vřetene přitaženou a odšroubujte
upínací matici proti směru hodinových ručiček.
– Sejměte upínací přírubu 58.
– Odejměte pilový kotouč 32.
Namontování pilového kotouče
Je-li to nutné, očistěte před namontováním všechny monto-
vané díly.
– Nasaďte nový pilový kotouč na upínací přírubu 59 nástro-
jového vřetene 60.
Upozornění: Nepoužívejte žádné příliš malé pilové kotouče.
Mezera mezi pilovým kotoučem a rozpěrným klínem smí činit
maximálně 5 mm.
 Při namontování dbejte na to, aby směr břitů zubů
(směr šipky na pilovém kotouči) souhlasil se směrem
šipky na ochranném krytu!
– Nasaďte upínací přírubu 58 a upínací matici 56.
– Otáčejte upínací maticí 56 pomocí očkového klíče 15
(24 mm) a současně táhněte za páčku aretace vřetene 57
až zaskočí.
– Upínací matici pevně utáhněte proti směru hodinových ru-
čiček (Utahovací moment ca. 15–23 Nm).
– Opět vložte vkládací desku 31.
– Veďte ochranný kryt 5.x zase dolů.
Provoz
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Přepravní a pracovní poloha pilového kotouče
Přepravní poloha
– Otočte ruční kolo 19 proti směru hodinových ručiček, až se
zuby pilového kotouče 32 nacházejí pod stolem pily 17.
Další upozornění k přepravě viz strana 208.
Pracovní poloha
– Otáčejte kliku 20 ve směru hodinových ručiček, až se zuby
pilového kotouče 32 nacházejí nad obrobkem.
Upozornění: Zajistěte, aby byl ochranný kryt řádně napolo-
hován. Při řezání musí vždy přiléhat na obrobek.
Zvětšení stolu pily
Dlouhé obrobky musejí být na volném konci podloženy nebo
podepřeny.
Rozšíření stolu (viz obr. A)
Rozšíření stolu 11 rozšiřuje stůl pily 17 doprava o maximálně
435 mm.
– Vytáhněte upínací madlo 18 rozšíření stolu zcela nahoru.
– Vytáhněte rozšíření stolu 11 až na požadovanou délku
směrem ven (viz též „Nastavení podélného dorazu u vyta-
ženého stolu pily", strana 205).
– Zatlačte upínací madlo 18 dolů.
Tím je rozšíření stolu zafixované.
