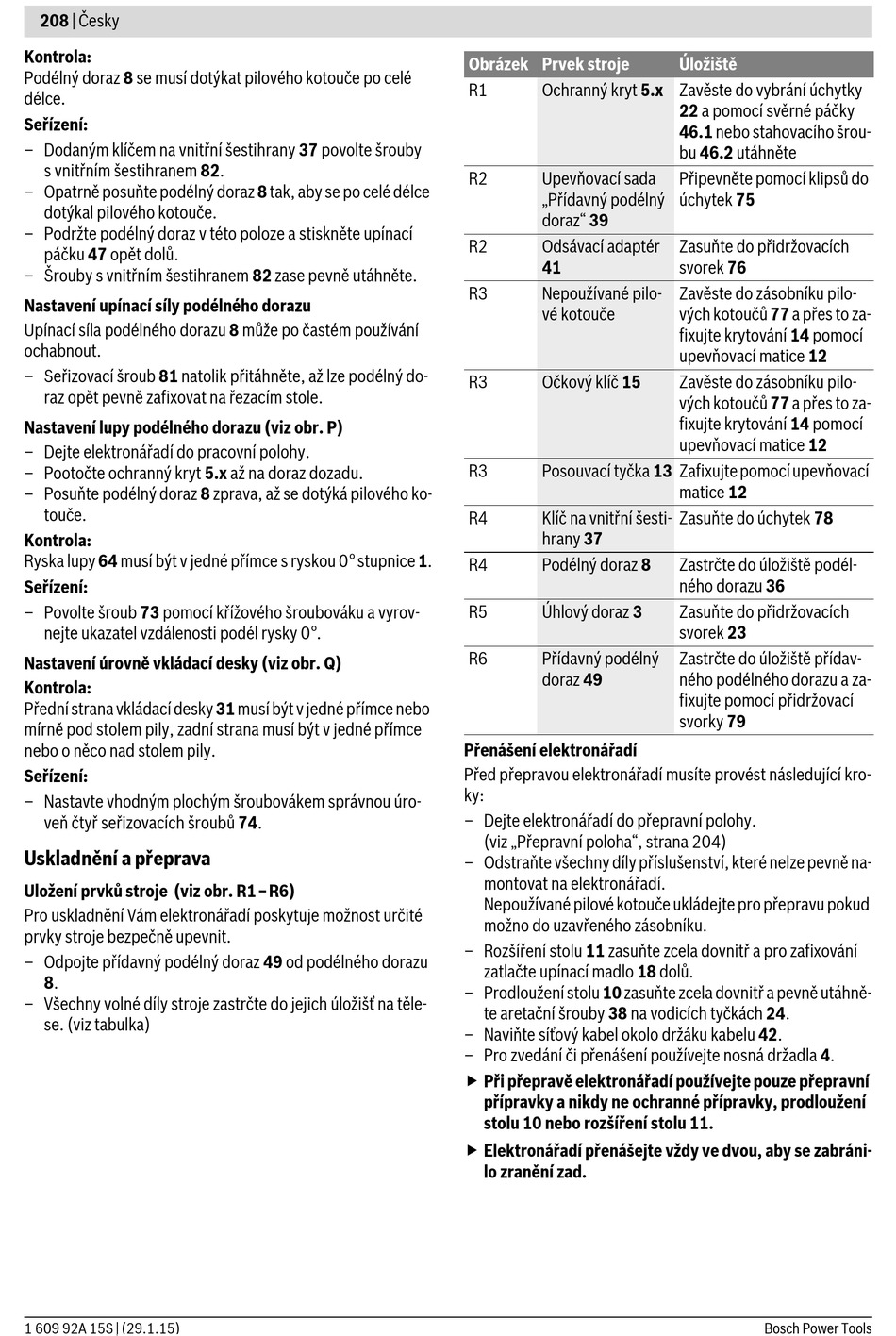

208 | Česky
Kontrola:
Podélný doraz 8 se musí dotýkat pilového kotouče po celé
délce.
Seřízení:
– Dodaným klíčem na vnitřní šestihrany 37 povolte šrouby
s vnitřním šestihranem 82.
– Opatrně posuňte podélný doraz 8 tak, aby se po celé délce
dotýkal pilového kotouče.
– Podržte podélný doraz v této poloze a stiskněte upínací
páčku 47 opět dolů.
– Šrouby s vnitřním šestihranem 82 zase pevně utáhněte.
Nastavení upínací síly podélného dorazu
Upínací síla podélného dorazu 8 může po častém používání
ochabnout.
– Seřizovací šroub 81 natolik přitáhněte, až lze podélný do-
raz opět pevně zafixovat na řezacím stole.
Nastavení lupy podélného dorazu (viz obr. P)
– Dejte elektronářadí do pracovní polohy.
– Pootočte ochranný kryt 5.x až na doraz dozadu.
– Posuňte podélný doraz 8 zprava, až se dotýká pilového ko-
touče.
Kontrola:
Ryska lupy 64 musí být v jedné přímce s ryskou 0° stupnice 1.
Seřízení:
– Povolte šroub 73 pomocí křížového šroubováku a vyrov-
nejte ukazatel vzdálenosti podél rysky 0°.
Nastavení úrovně vkládací desky (viz obr. Q)
Kontrola:
Přední strana vkládací desky 31 musí být v jedné přímce nebo
mírně pod stolem pily, zadní strana musí být v jedné přímce
nebo o něco nad stolem pily.
Seřízení:
– Nastavte vhodným plochým šroubovákem správnou úro-
veň čtyř seřizovacích šroubů 74.
Uskladnění a přeprava
Uložení prvků stroje (viz obr. R1–R6)
Pro uskladnění Vám elektronářadí poskytuje možnost určité
prvky stroje bezpečně upevnit.
– Odpojte přídavný podélný doraz 49 od podélného dorazu
8.
– Všechny volné díly stroje zastrčte do jejich úložišť na těle-
se. (viz tabulka)
1 609 92A 15S | (29.1.15)
Obrázek Prvek stroje
R1 Ochranný kryt 5.x Zavěste do vybrání úchytky
R2 Upevňovací sada
„Přídavný podélný
doraz" 39
R2 Odsávací adaptér
41
R3 Nepoužívané pilo-
vé kotouče
R3 Očkový klíč 15
R3 Posouvací tyčka 13 Zafixujte pomocí upevňovací
R4 Klíč na vnitřní šesti-
hrany 37
R4 Podélný doraz 8
R5 Úhlový doraz 3
R6 Přídavný podélný
doraz 49
Přenášení elektronářadí
Před přepravou elektronářadí musíte provést následující kro-
ky:
– Dejte elektronářadí do přepravní polohy.
(viz „Přepravní poloha", strana 204)
– Odstraňte všechny díly příslušenství, které nelze pevně na-
montovat na elektronářadí.
Nepoužívané pilové kotouče ukládejte pro přepravu pokud
možno do uzavřeného zásobníku.
– Rozšíření stolu 11 zasuňte zcela dovnitř a pro zafixování
zatlačte upínací madlo 18 dolů.
– Prodloužení stolu 10 zasuňte zcela dovnitř a pevně utáhně-
te aretační šrouby 38 na vodicích tyčkách 24.
– Naviňte síťový kabel okolo držáku kabelu 42.
– Pro zvedání či přenášení používejte nosná držadla 4.
 Při přepravě elektronářadí používejte pouze přepravní
přípravky a nikdy ne ochranné přípravky, prodloužení
stolu 10 nebo rozšíření stolu 11.
 Elektronářadí přenášejte vždy ve dvou, aby se zabráni-
lo zranění zad.
Úložiště
22 a pomocí svěrné páčky
46.1 nebo stahovacího šrou-
bu 46.2 utáhněte
Připevněte pomocí klipsů do
úchytek 75
Zasuňte do přidržovacích
svorek 76
Zavěste do zásobníku pilo-
vých kotoučů 77 a přes to za-
fixujte krytování 14 pomocí
upevňovací matice 12
Zavěste do zásobníku pilo-
vých kotoučů 77 a přes to za-
fixujte krytování 14 pomocí
upevňovací matice 12
matice 12
Zasuňte do úchytek 78
Zastrčte do úložiště podél-
ného dorazu 36
Zasuňte do přidržovacích
svorek 23
Zastrčte do úložiště přídav-
ného podélného dorazu a za-
fixujte pomocí přidržovací
svorky 79
