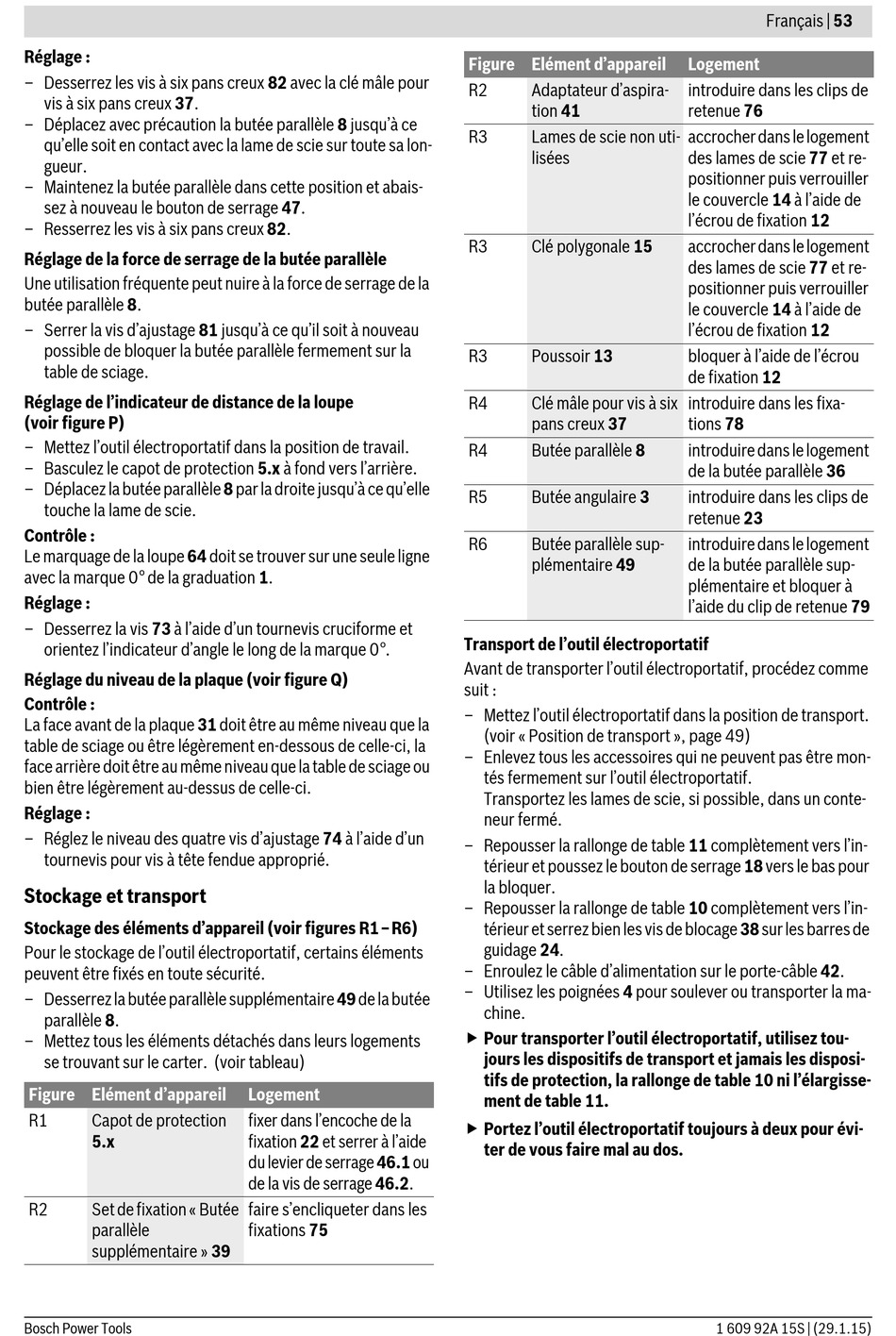

Réglage :
– Desserrez les vis à six pans creux 82 avec la clé mâle pour
vis à six pans creux 37.
– Déplacez avec précaution la butée parallèle 8 jusqu'à ce
qu'elle soit en contact avec la lame de scie sur toute sa lon-
gueur.
– Maintenez la butée parallèle dans cette position et abais-
sez à nouveau le bouton de serrage 47.
– Resserrez les vis à six pans creux 82.
Réglage de la force de serrage de la butée parallèle
Une utilisation fréquente peut nuire à la force de serrage de la
butée parallèle 8.
– Serrer la vis d'ajustage 81 jusqu'à ce qu'il soit à nouveau
possible de bloquer la butée parallèle fermement sur la
table de sciage.
Réglage de l'indicateur de distance de la loupe
(voir figure P)
– Mettez l'outil électroportatif dans la position de travail.
– Basculez le capot de protection 5.x à fond vers l'arrière.
– Déplacez la butée parallèle 8 par la droite jusqu'à ce qu'elle
touche la lame de scie.
Contrôle :
Le marquage de la loupe 64 doit se trouver sur une seule ligne
avec la marque 0° de la graduation 1.
Réglage :
– Desserrez la vis 73 à l'aide d'un tournevis cruciforme et
orientez l'indicateur d'angle le long de la marque 0°.
Réglage du niveau de la plaque (voir figure Q)
Contrôle :
La face avant de la plaque 31 doit être au même niveau que la
table de sciage ou être légèrement en-dessous de celle-ci, la
face arrière doit être au même niveau que la table de sciage ou
bien être légèrement au-dessus de celle-ci.
Réglage :
– Réglez le niveau des quatre vis d'ajustage 74 à l'aide d'un
tournevis pour vis à tête fendue approprié.

Stockage et transport

Stockage des éléments d'appareil (voir figures R1–R6)
Pour le stockage de l'outil électroportatif, certains éléments
peuvent être fixés en toute sécurité.
– Desserrez la butée parallèle supplémentaire 49 de la butée
parallèle 8.
– Mettez tous les éléments détachés dans leurs logements
se trouvant sur le carter. (voir tableau)
Figure Elément d'appareil
R1 Capot de protection
5.x
R2 Set de fixation « Butée
parallèle
supplémentaire » 39
Bosch Power Tools
Logement
fixer dans l'encoche de la
fixation 22 et serrer à l'aide
du levier de serrage 46.1 ou
de la vis de serrage 46.2.
faire s'encliqueter dans les
fixations 75
Figure Elément d'appareil
R2 Adaptateur d'aspira-
tion 41
R3 Lames de scie non uti-
lisées
R3 Clé polygonale 15
R3 Poussoir 13
R4 Clé mâle pour vis à six
pans creux 37
R4 Butée parallèle 8
R5 Butée angulaire 3
R6 Butée parallèle sup-
plémentaire 49
Transport de l'outil électroportatif
Avant de transporter l'outil électroportatif, procédez comme
suit :
– Mettez l'outil électroportatif dans la position de transport.
(voir « Position de transport », page 49)
– Enlevez tous les accessoires qui ne peuvent pas être mon-
tés fermement sur l'outil électroportatif.
Transportez les lames de scie, si possible, dans un conte-
neur fermé.
– Repousser la rallonge de table 11 complètement vers l'in-
térieur et poussez le bouton de serrage 18 vers le bas pour
la bloquer.
– Repousser la rallonge de table 10 complètement vers l'in-
térieur et serrez bien les vis de blocage 38 sur les barres de
guidage 24.
– Enroulez le câble d'alimentation sur le porte-câble 42.
– Utilisez les poignées 4 pour soulever ou transporter la ma-
chine.
 Pour transporter l'outil électroportatif, utilisez tou-
jours les dispositifs de transport et jamais les disposi-
tifs de protection, la rallonge de table 10 ni l'élargisse-
ment de table 11.
 Portez l'outil électroportatif toujours à deux pour évi-
ter de vous faire mal au dos.
Français | 53
Logement
introduire dans les clips de
retenue 76
accrocher dans le logement
des lames de scie 77 et re-
positionner puis verrouiller
le couvercle 14 à l'aide de
l'écrou de fixation 12
accrocher dans le logement
des lames de scie 77 et re-
positionner puis verrouiller
le couvercle 14 à l'aide de
l'écrou de fixation 12
bloquer à l'aide de l'écrou
de fixation 12
introduire dans les fixa-
tions 78
introduire dans le logement
de la butée parallèle 36
introduire dans les clips de
retenue 23
introduire dans le logement
de la butée parallèle sup-
plémentaire et bloquer à
l'aide du clip de retenue 79
