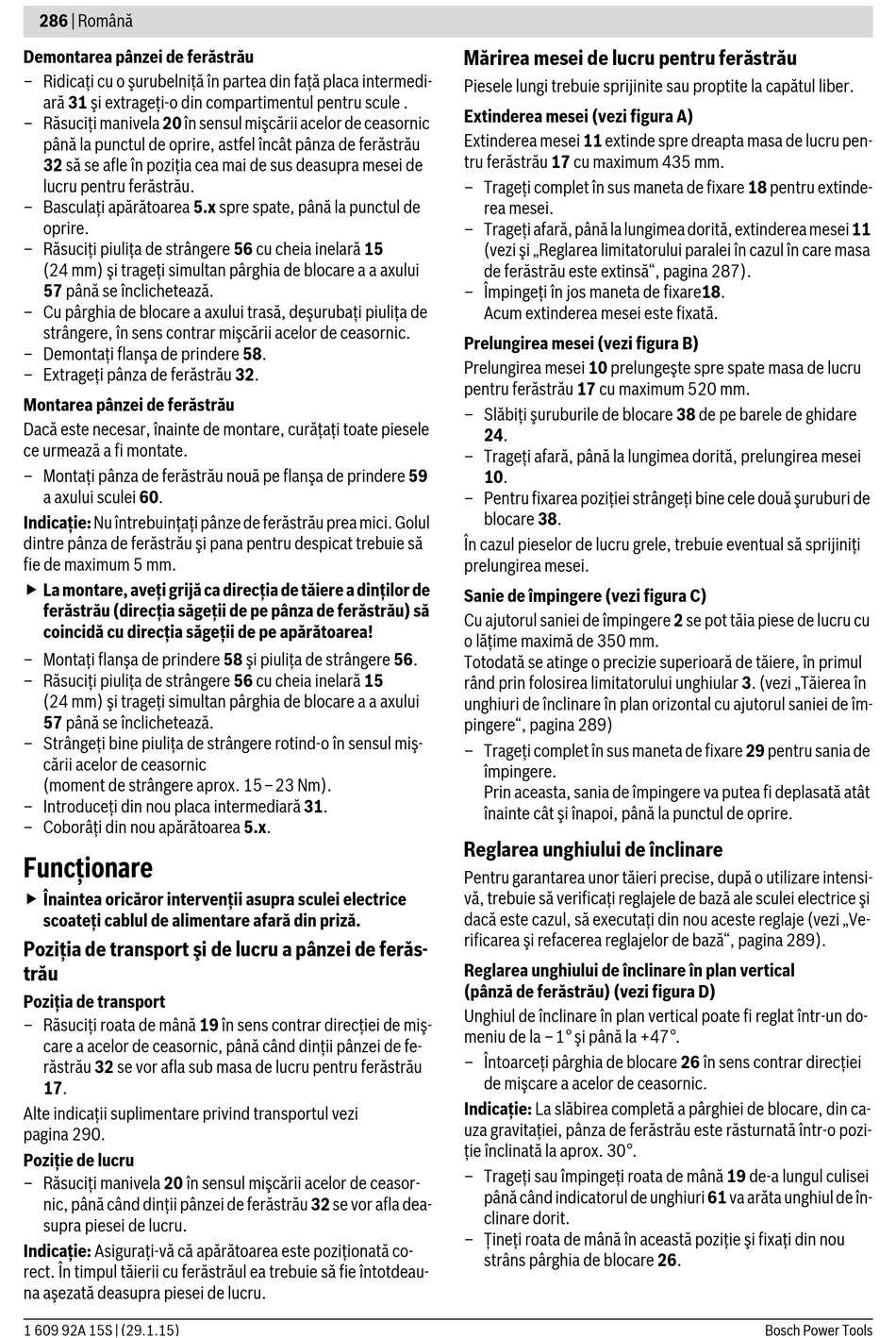

286 | Română
Demontarea pânzei de ferăstrău
– Ridicaţi cu o şurubelniţă în partea din faţă placa intermedi-
ară 31 şi extrageţi-o din compartimentul pentru scule .
– Răsuciţi manivela 20 în sensul mişcării acelor de ceasornic
până la punctul de oprire, astfel încât pânza de ferăstrău
32 să se afle în poziţia cea mai de sus deasupra mesei de
lucru pentru ferăstrău.
– Basculaţi apărătoarea 5.x spre spate, până la punctul de
oprire.
– Răsuciţi piuliţa de strângere 56 cu cheia inelară 15
(24 mm) şi trageţi simultan pârghia de blocare a a axului
57 până se înclichetează.
– Cu pârghia de blocare a axului trasă, deşurubaţi piuliţa de
strângere, în sens contrar mişcării acelor de ceasornic.
– Demontaţi flanşa de prindere 58.
– Extrageţi pânza de ferăstrău 32.
Montarea pânzei de ferăstrău
Dacă este necesar, înainte de montare, curăţaţi toate piesele
ce urmează a fi montate.
– Montaţi pânza de ferăstrău nouă pe flanşa de prindere 59
a axului sculei 60.
Indicaţie: Nu întrebuinţaţi pânze de ferăstrău prea mici. Golul
dintre pânza de ferăstrău şi pana pentru despicat trebuie să
fie de maximum 5 mm.
 La montare, aveţi grijă ca direcţia de tăiere a dinţilor de
ferăstrău (direcţia săgeţii de pe pânza de ferăstrău) să
coincidă cu direcţia săgeţii de pe apărătoarea!
– Montaţi flanşa de prindere 58 şi piuliţa de strângere 56.
– Răsuciţi piuliţa de strângere 56 cu cheia inelară 15
(24 mm) şi trageţi simultan pârghia de blocare a a axului
57 până se înclichetează.
– Strângeţi bine piuliţa de strângere rotind-o în sensul miş-
cării acelor de ceasornic
(moment de strângere aprox. 15–23 Nm).
– Introduceţi din nou placa intermediară 31.
– Coborâţi din nou apărătoarea 5.x.
Funcţionare
 Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.
Poziţia de transport şi de lucru a pânzei de ferăs-
trău
Poziţia de transport
– Răsuciţi roata de mână 19 în sens contrar direcţiei de miş-
care a acelor de ceasornic, până când dinţii pânzei de fe-
răstrău 32 se vor afla sub masa de lucru pentru ferăstrău
17.
Alte indicaţii suplimentare privind transportul vezi
pagina 290.
Poziţie de lucru
– Răsuciţi manivela 20 în sensul mişcării acelor de ceasor-
nic, până când dinţii pânzei de ferăstrău 32 se vor afla dea-
supra piesei de lucru.
Indicaţie: Asiguraţi-vă că apărătoarea este poziţionată co-
rect. În timpul tăierii cu ferăstrăul ea trebuie să fie întotdeau-
na aşezată deasupra piesei de lucru.
1 609 92A 15S | (29.1.15)
Mărirea mesei de lucru pentru ferăstrău
Piesele lungi trebuie sprijinite sau proptite la capătul liber.
Extinderea mesei (vezi figura A)
Extinderea mesei 11 extinde spre dreapta masa de lucru pen-
tru ferăstrău 17 cu maximum 435 mm.
– Trageţi complet în sus maneta de fixare 18 pentru extinde-
rea mesei.
– Trageţi afară, până la lungimea dorită, extinderea mesei 11
(vezi şi „Reglarea limitatorului paralei în cazul în care masa
de ferăstrău este extinsă", pagina 287).
– Împingeţi în jos maneta de fixare18.
Acum extinderea mesei este fixată.
Prelungirea mesei (vezi figura B)
Prelungirea mesei 10 prelungeşte spre spate masa de lucru
pentru ferăstrău 17 cu maximum 520 mm.
– Slăbiţi şuruburile de blocare 38 de pe barele de ghidare
24.
– Trageţi afară, până la lungimea dorită, prelungirea mesei
10.
– Pentru fixarea poziţiei strângeţi bine cele două şuruburi de
blocare 38.
În cazul pieselor de lucru grele, trebuie eventual să sprijiniţi
prelungirea mesei.
Sanie de împingere (vezi figura C)
Cu ajutorul saniei de împingere 2 se pot tăia piese de lucru cu
o lăţime maximă de 350 mm.
Totodată se atinge o precizie superioară de tăiere, în primul
rând prin folosirea limitatorului unghiular 3. (vezi „Tăierea în
unghiuri de înclinare în plan orizontal cu ajutorul saniei de îm-
pingere", pagina 289)
– Trageţi complet în sus maneta de fixare 29 pentru sania de
împingere.
Prin aceasta, sania de împingere va putea fi deplasată atât
înainte cât şi înapoi, până la punctul de oprire.
Reglarea unghiului de înclinare
Pentru garantarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice şi
dacă este cazul, să executaţi din nou aceste reglaje (vezi „Ve-
rificarea şi refacerea reglajelor de bază", pagina 289).
Reglarea unghiului de înclinare în plan vertical
(pânză de ferăstrău) (vezi figura D)
Unghiul de înclinare în plan vertical poate fi reglat într-un do-
meniu de la –1° şi până la +47°.
– Întoarceţi pârghia de blocare 26 în sens contrar direcţiei
de mişcare a acelor de ceasornic.
Indicaţie: La slăbirea completă a pârghiei de blocare, din ca-
uza gravitaţiei, pânza de ferăstrău este răsturnată într-o pozi-
ţie înclinată la aprox. 30°.
– Trageţi sau împingeţi roata de mână 19 de-a lungul culisei
până când indicatorul de unghiuri 61 va arăta unghiul de în-
clinare dorit.
– Ţineţi roata de mână în această poziţie şi fixaţi din nou
strâns pârghia de blocare 26.
Bosch Power Tools
