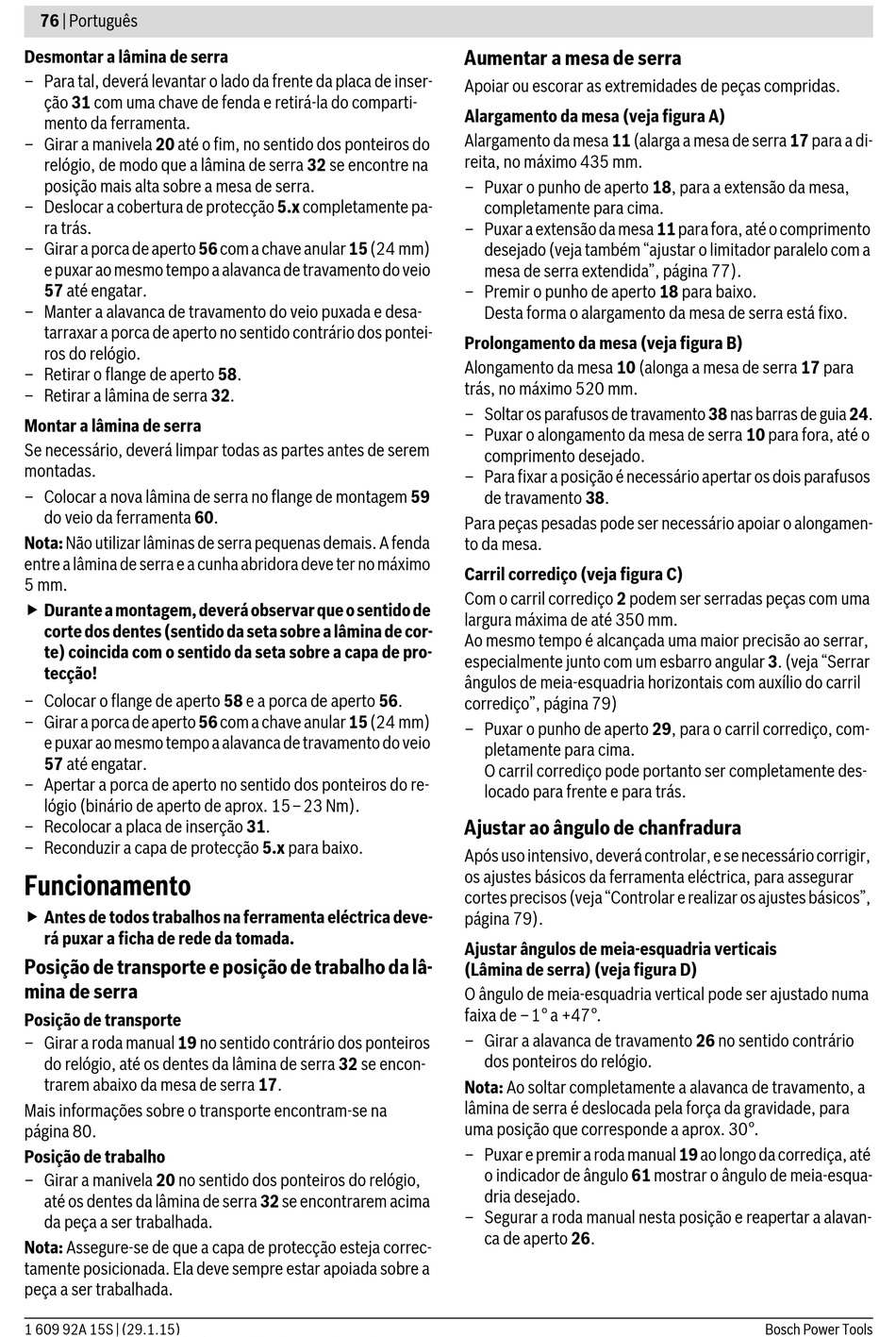

Desmontar a lâmina de serra
– Para tal, deverá levantar o lado da frente da placa de inser-
ção 31 com uma chave de fenda e retirá-la do comparti-
mento da ferramenta.
– Girar a manivela 20 até o fim, no sentido dos ponteiros do
relógio, de modo que a lâmina de serra 32 se encontre na
posição mais alta sobre a mesa de serra.
– Deslocar a cobertura de protecção 5.x completamente pa-
ra trás.
– Girar a porca de aperto 56 com a chave anular 15 (24 mm)
e puxar ao mesmo tempo a alavanca de travamento do veio
57 até engatar.
– Manter a alavanca de travamento do veio puxada e desa-
tarraxar a porca de aperto no sentido contrário dos pontei-
ros do relógio.
– Retirar o flange de aperto 58.
– Retirar a lâmina de serra 32.
Montar a lâmina de serra
Se necessário, deverá limpar todas as partes antes de serem
montadas.
– Colocar a nova lâmina de serra no flange de montagem 59
do veio da ferramenta 60.
Nota: Não utilizar lâminas de serra pequenas demais. A fenda
entre a lâmina de serra e a cunha abridora deve ter no máximo
5 mm.
 Durante a montagem, deverá observar que o sentido de
corte dos dentes (sentido da seta sobre a lâmina de cor-
te) coincida com o sentido da seta sobre a capa de pro-
tecção!
– Colocar o flange de aperto 58 e a porca de aperto 56.
– Girar a porca de aperto 56 com a chave anular 15 (24 mm)
e puxar ao mesmo tempo a alavanca de travamento do veio
57 até engatar.
– Apertar a porca de aperto no sentido dos ponteiros do re-
lógio (binário de aperto de aprox. 15–23 Nm).
– Recolocar a placa de inserção 31.
– Reconduzir a capa de protecção 5.x para baixo.
Funcionamento
 Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.
Posição de transporte e posição de trabalho da lâ-
mina de serra
Posição de transporte
– Girar a roda manual 19 no sentido contrário dos ponteiros
do relógio, até os dentes da lâmina de serra 32 se encon-
trarem abaixo da mesa de serra 17.
Mais informações sobre o transporte encontram-se na
página 80.
Posição de trabalho
– Girar a manivela 20 no sentido dos ponteiros do relógio,
até os dentes da lâmina de serra 32 se encontrarem acima
da peça a ser trabalhada.
Nota: Assegure-se de que a capa de protecção esteja correc-
tamente posicionada. Ela deve sempre estar apoiada sobre a
peça a ser trabalhada.
1 609 92A 15S | (29.1.15)
Aumentar a mesa de serra
Apoiar ou escorar as extremidades de peças compridas.
Alargamento da mesa (veja figura A)
Alargamento da mesa 11 (alarga a mesa de serra 17 para a di-
reita, no máximo 435 mm.
– Puxar o punho de aperto 18, para a extensão da mesa,
completamente para cima.
– Puxar a extensão da mesa 11 para fora, até o comprimento
desejado (veja também "ajustar o limitador paralelo com a
mesa de serra extendida", página 77).
– Premir o punho de aperto 18 para baixo.
Desta forma o alargamento da mesa de serra está fixo.
Prolongamento da mesa (veja figura B)
Alongamento da mesa 10 (alonga a mesa de serra 17 para
trás, no máximo 520 mm.
– Soltar os parafusos de travamento 38 nas barras de guia 24.
– Puxar o alongamento da mesa de serra 10 para fora, até o
comprimento desejado.
– Para fixar a posição é necessário apertar os dois parafusos
de travamento 38.
Para peças pesadas pode ser necessário apoiar o alongamen-
to da mesa.
Carril corrediço (veja figura C)
Com o carril corrediço 2 podem ser serradas peças com uma
largura máxima de até 350 mm.
Ao mesmo tempo é alcançada uma maior precisão ao serrar,
especialmente junto com um esbarro angular 3. (veja "Serrar
ângulos de meia-esquadria horizontais com auxílio do carril
corrediço", página 79)
– Puxar o punho de aperto 29, para o carril corrediço, com-
pletamente para cima.
O carril corrediço pode portanto ser completamente des-
locado para frente e para trás.
Ajustar ao ângulo de chanfradura
Após uso intensivo, deverá controlar, e se necessário corrigir,
os ajustes básicos da ferramenta eléctrica, para assegurar
cortes precisos (veja "Controlar e realizar os ajustes básicos",
página 79).
Ajustar ângulos de meia-esquadria verticais
(Lâmina de serra) (veja figura D)
O ângulo de meia-esquadria vertical pode ser ajustado numa
faixa de –1° a +47°.
– Girar a alavanca de travamento 26 no sentido contrário
dos ponteiros do relógio.
Nota: Ao soltar completamente a alavanca de travamento, a
lâmina de serra é deslocada pela força da gravidade, para
uma posição que corresponde a aprox. 30°.
– Puxar e premir a roda manual 19 ao longo da corrediça, até
o indicador de ângulo 61 mostrar o ângulo de meia-esqua-
dria desejado.
– Segurar a roda manual nesta posição e reapertar a alavan-
ca de aperto 26.
