268 | Қaзақша

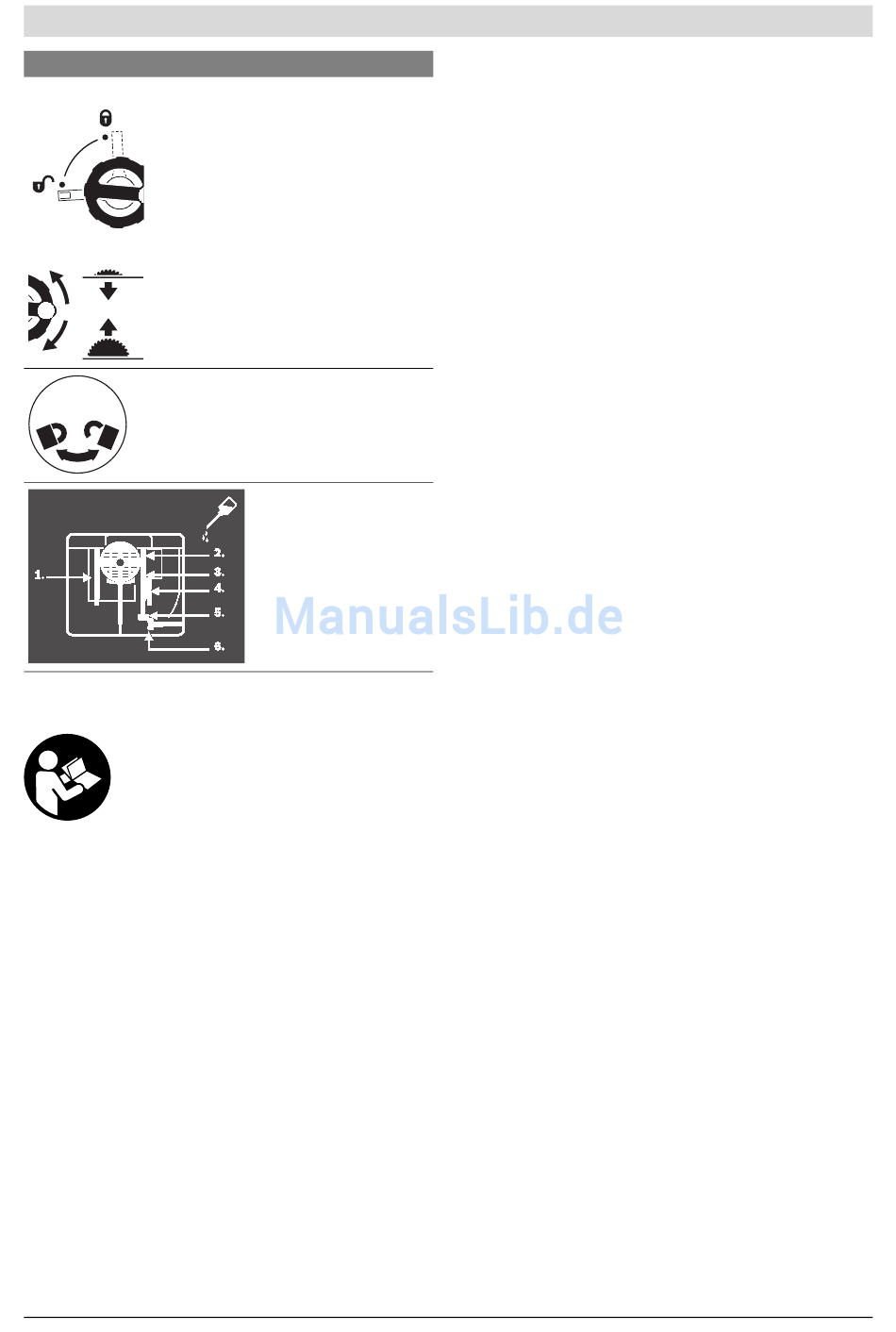

Белгілер мен олардың мағанасы
сол жақ
Ара дискісін бекіту үшін және
вертикалды еңіс бұрышын реттеу үшін
ысырма тұтқыштың күйін көрсетеді
(ара дискісі қыйырылады).
оң жақ
Сермектің бұрау бағытын аралау
дискісін түсіру үшін (Тасымалдау
күйін) немесе көтеру үшін (Жұмыс
күйін) көрсетеді.
Домалатпа бұранданың бұрыштық
тіреуішті жылжымалы үстелде
бекіту/босату үшін бұрау бағыты.
Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз. Техникалық
қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға
апаруы мүмкін.
Тағайындалу бойынша қолдану
Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, қатты және жұмсақ ағашты және жоңқалық
және талшықтық плиталарды кесудің түзу бағытымен
жұмыс істеуге арналған. Осында көлденең қисаю бұрышы
–60°-ден +60° дейін және тік қисаю бұрышы –1°-ден
+47° дейін болуы мүмкін.
Тиісті аралау полотносын пайдаланып алюминий
профильдері мен пластикті аралау мүмкін.
Бейнеленген құрамды бөлшектер
Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.
1 Ара дискісі мен параллельді тірек аралығының
шкаласы 8
2 Жылжыма бөлшек
3 Бұрыш планкасы
4 Тұтқа
5.1 Қысқыш тұтқыш бар қорғауыш қалпақ*
1 609 92A 15S | (29.1.15)
Керек болса, төмегі
плитаны ашып, электр
құралын көрсетілген
жерлерде майлаңыз.
5.2 Қорғауыш қалпақ қысқыш бұранда және жан
қорғаумен*
6 Қорғауыш қаптамасындағы аспирациялық келте
құбыр
7 Сына
8 Бағыттайтын планка
9 Бұрышты тіреуіштің бағыттауыш ойығы
10 Үстел кеңейтпесі
11 Үстел кеңейтпесі
12 Аралау дискісі қоймасының қаптамасы үшін және
жылжыту таяғын асу үшін бекіткіш сомын
13 Жылжыту таяғы
14 Аралау дискісі қоймасының қаптамасы
15 Торцтык кілт (24 мм;23 мм)
16 Орнату ойықтары
17 Аралау үстелі
18 Үстел ұзартқышының қысқыш тұтқасы
19 Сермер
20 Аралау дискісін көтеру және түсіруге арналған қос иін
21 Қосқыш-өшіргіштің қауіпсіздік қақпағы
22 Қорғауыш қалпақты сақтау ұстағышы
23 Бұрыш тіреуішін сақтау үшін ұсатғыш қапсырма
24 Үстел ұзартқышының бағыттауыш таяғы
25 Тіреуіш 45° еңіс бұрышы үшін (вертикалды)
26 Вертикалды еңіс бұрышын реттеуге арналған ысырма
тұтқышы
27 Қисайту бұрышы шкаласы (тік)
28 Тіреуіш 0° еңіс бұрышы үшін (вертикалды)
29 Жылжыма бөлшек үшін қысқыш тұтқа
30 V-бағыттауыш ойық аралау үстелінде параллельді
тіреуіш үшін
31 Ішпек
32 Аралау дискісі
33 Кесік сызығын белгілеуге арналған жапсырма
34 Профильдік тіреуіш
35 Параллельді тіреуіш 8 бағыттауыш ойығы
36 Параллельді тіреуіштің 8 ұяшығы
37 Алты қырлы дөңбек кілт (5 мм)
38 Үстел ұзартқышы үшін бұғаттауыш бұранда
39 „Қосымша параллельді тіреуіш" бекіткіш жинақ
40 Жоңқаларды шығаруға арналған келте құбыр
41 Сору адаптері
42 Кабель ұстағышы
43 „Үстел кеңейтпесі" бекіткіш жинағы
44 Төменгі плита
45 Салынбалы плита үшін саңылаулар
46.1 Қысқыш тұтқыш қорғауыш қалпақты 5.1 бекіту үшін
46.2 Қысқыш бұранда қорғауыш қалпақты 5.2 бекіту үшін
47 Параллельді тірек қысқыш тұтқасы
48 Параллельді тіреуіш V-бағыттауышы
49 Қосымша параллельді тіреуіш
50 Бұрышты тіреуіштің бағыттауышы
