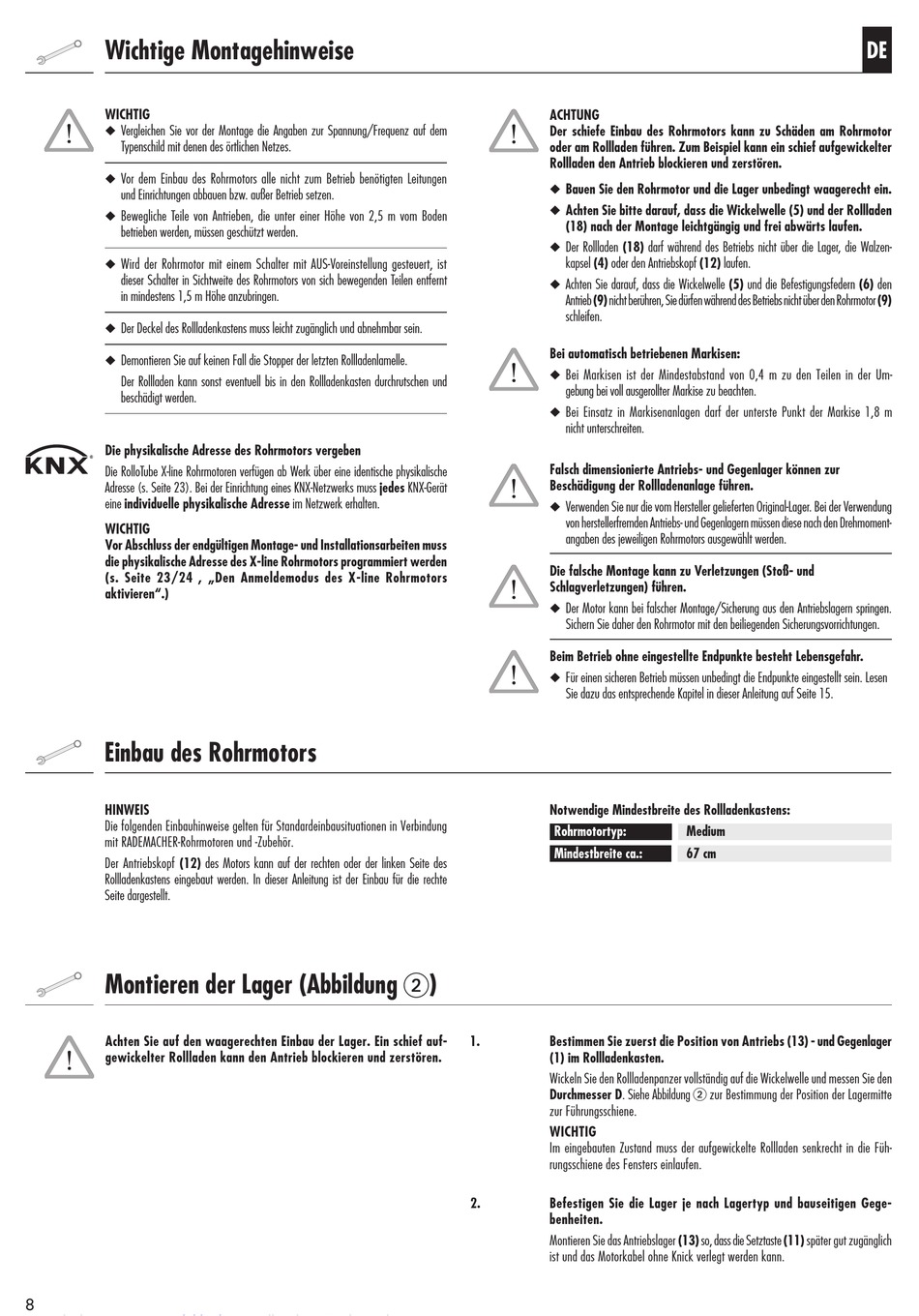

Wichtige Montagehinweise

WICHTIG
◆ Vergleichen Sie vor der Montage die Angaben zur Spannung/Frequenz auf dem
Typenschild mit denen des örtlichen Netzes.
◆ Vor dem Einbau des Rohrmotors alle nicht zum Betrieb benötigten Leitungen
und Einrichtungen abbauen bzw. außer Betrieb setzen.
◆ Bewegliche Teile von Antrieben, die unter einer Höhe von 2,5 m vom Boden
betrieben werden, müssen geschützt werden.
◆ Wird der Rohrmotor mit einem Schalter mit AUS-Voreinstellung gesteuert, ist
dieser Schalter in Sichtweite des Rohrmotors von sich bewegenden Teilen entfernt
in mindestens 1,5 m Höhe anzubringen.
◆ Der Deckel des Rollladenkastens muss leicht zugänglich und abnehmbar sein.
◆ Demontieren Sie auf keinen Fall die Stopper der letzten Rollladenlamelle.
Der Rollladen kann sonst eventuell bis in den Rollladenkasten durchrutschen und
beschädigt werden.
Die physikalische Adresse des Rohrmotors vergeben
Die RolloTube X-line Rohrmotoren verfügen ab Werk über eine identische physikalische
Adresse (s. Seite 23). Bei der Einrichtung eines KNX-Netzwerks muss jedes KNX-Gerät
eine individuelle physikalische Adresse im Netzwerk erhalten.
WICHTIG
Vor Abschluss der endgültigen Montage- und Installationsarbeiten muss
die physikalische Adresse des X-line Rohrmotors programmiert werden
(s. Seite 23/24 , „Den Anmeldemodus des X-line Rohrmotors
aktivieren".)

Einbau des Rohrmotors

HINWEIS
Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung
mit RADEMACHER-Rohrmotoren und -Zubehör.
Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des
Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte
Seite dargestellt.
Montieren der Lager (Abbildung  )
Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf-
gewickelter Rollladen kann den Antrieb blockieren und zerstören.
8
ACHTUNG
Der schiefe Einbau des Rohrmotors kann zu Schäden am Rohrmotor
oder am Rollladen führen. Zum Beispiel kann ein schief aufgewickelter
Rollladen den Antrieb blockieren und zerstören.
◆ Bauen Sie den Rohrmotor und die Lager unbedingt waagerecht ein.
◆ Achten Sie bitte darauf, dass die Wickelwelle (5) und der Rollladen
(18) nach der Montage leichtgängig und frei abwärts laufen.
◆ Der Rollladen (18) darf während des Betriebs nicht über die Lager, die Walzen-
kapsel (4) oder den Antriebskopf (12) laufen.
◆ Achten Sie darauf, dass die Wickelwelle (5) und die Befestigungsfedern (6) den
Antrieb (9) nicht berühren, Sie dürfen während des Betriebs nicht über den Rohrmotor (9)
schleifen.
Bei automatisch betriebenen Markisen:
◆ Bei Markisen ist der Mindestabstand von 0,4 m zu den Teilen in der Um-
gebung bei voll ausgerollter Markise zu beachten.
◆ Bei Einsatz in Markisenanlagen darf der unterste Punkt der Markise 1,8 m
nicht unterschreiten.
Falsch dimensionierte Antriebs- und Gegenlager können zur
Beschädigung der Rollladenanlage führen.
◆ Verwenden Sie nur die vom Hersteller gelieferten Original-Lager. Bei der Verwendung
von herstellerfremden Antriebs- und Gegenlagern müssen diese nach den Drehmoment-
angaben des jeweiligen Rohrmotors ausgewählt werden.
Die falsche Montage kann zu Verletzungen (Stoß- und
Schlagverletzungen) führen.
◆ Der Motor kann bei falscher Montage/Sicherung aus den Antriebslagern springen.
Sichern Sie daher den Rohrmotor mit den beiliegenden Sicherungsvorrichtungen.
Beim Betrieb ohne eingestellte Endpunkte besteht Lebensgefahr.
◆ Für einen sicheren Betrieb müssen unbedingt die Endpunkte eingestellt sein. Lesen
Sie dazu das entsprechende Kapitel in dieser Anleitung auf Seite 15.
Notwendige Mindestbreite des Rollladenkastens:
Rohrmotortyp:
Mindestbreite ca.:
1. Bestimmen Sie zuerst die Position von Antriebs (13) - und Gegenlager
(1) im Rollladenkasten.
Wickeln Sie den Rollladenpanzer vollständig auf die Wickelwelle und messen Sie den
Durchmesser D. Siehe Abbildung  zur Bestimmung der Position der Lagermitte
zur Führungsschiene.
WICHTIG
Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Füh-
rungsschiene des Fensters einlaufen.
2. Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gege-
benheiten.
Montieren Sie das Antriebslager (13) so, dass die Setztaste (11) später gut zugänglich
ist und das Motorkabel ohne Knick verlegt werden kann.
Medium
67 cm
DE
