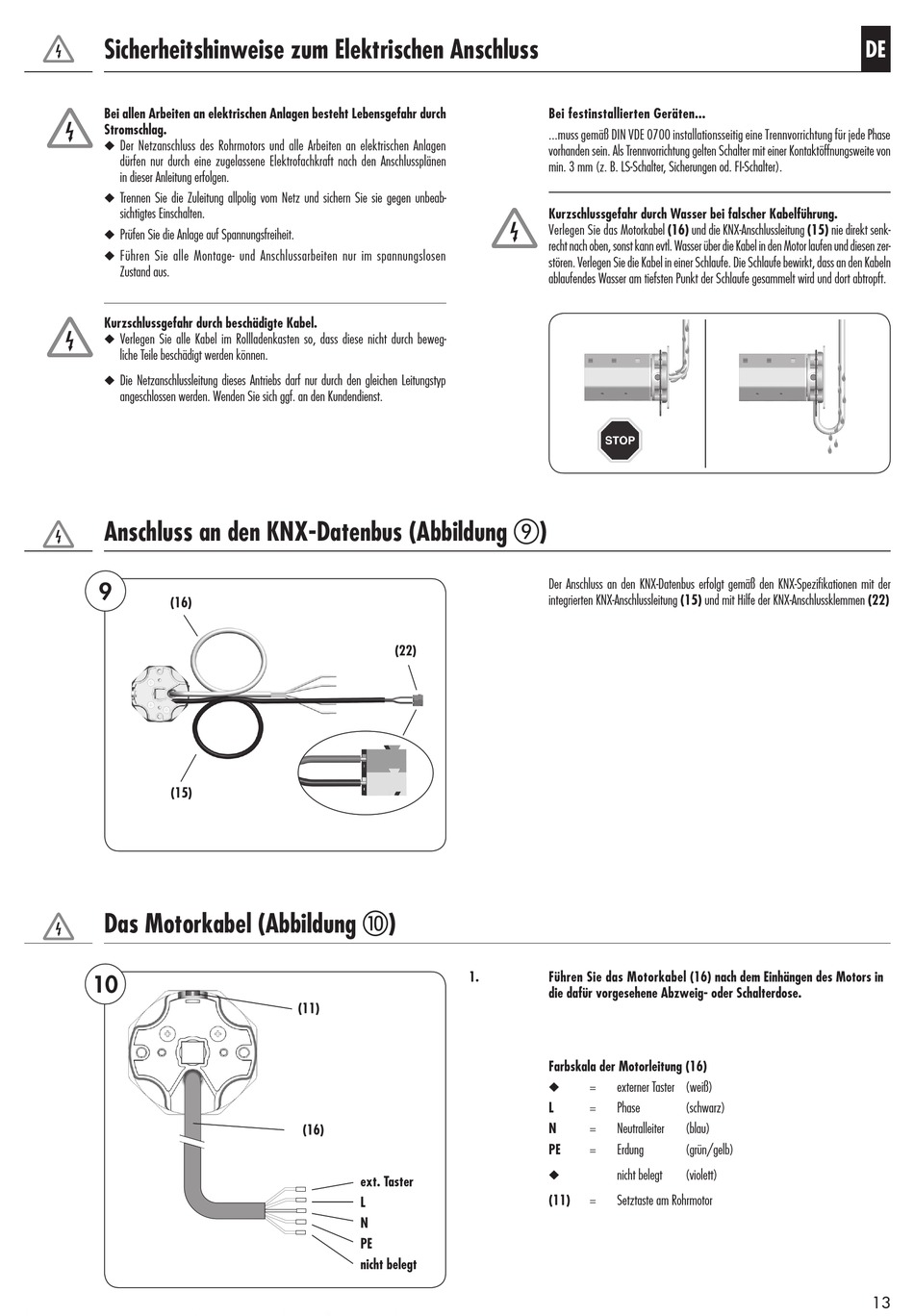

Sicherheitshinweise zum Elektrischen Anschluss

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch
Stromschlag.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen
dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen
in dieser Anleitung erfolgen.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen unbeab-
sichtigtes Einschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
◆ Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen
Zustand aus.
Kurzschlussgefahr durch beschädigte Kabel.
◆ Verlegen Sie alle Kabel im Rollladenkasten so, dass diese nicht durch beweg-
liche Teile beschädigt werden können.
◆ Die Netzanschlussleitung dieses Antriebs darf nur durch den gleichen Leitungstyp
angeschlossen werden. Wenden Sie sich ggf. an den Kundendienst.

Anschluss an den KNX-Datenbus (Abbildung i )

9
(16)
(15)

Das Motorkabel (Abbildung j )

10
(22)
1.
(11)
(16)
ext. Taster
L
N
PE
nicht belegt
Bei festinstallierten Geräten...
...muss gemäß DIN VDE 0700 installationsseitig eine Trennvorrichtung für jede Phase
vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnungsweite von
min. 3 mm (z. B. LS-Schalter, Sicherungen od. FI-Schalter).
Kurzschlussgefahr durch Wasser bei falscher Kabelführung.
Verlegen Sie das Motorkabel (16) und die KNX-Anschlussleitung (15) nie direkt senk-
recht nach oben, sonst kann evtl. Wasser über die Kabel in den Motor laufen und diesen zer-
stören. Verlegen Sie die Kabel in einer Schlaufe. Die Schlaufe bewirkt, dass an den Kabeln
ablaufendes Wasser am tiefsten Punkt der Schlaufe gesammelt wird und dort abtropft.
Der Anschluss an den KNX-Datenbus erfolgt gemäß den KNX-Spezifikationen mit der
integrierten KNX-Anschlussleitung (15) und mit Hilfe der KNX-Anschlussklemmen (22)
Führen Sie das Motorkabel (16) nach dem Einhängen des Motors in
die dafür vorgesehene Abzweig- oder Schalterdose.
Farbskala der Motorleitung (16)
= externer Taster (weiß)
◆
L = Phase (schwarz)
N
= Neutralleiter (blau)
PE = Erdung (grün/gelb)
nicht belegt (violett)
◆
(11)
= Setztaste am Rohrmotor
