Ptp Version 2 (Tc), Port-Einstellungen - Hirschmann Powermice Referenzhandbuch

Zeit
Hinweis: PTPv2 verwendet als Geräte-UUID 64 Bits, bestehend aus der
MAC-Adresse des Gerätes, zwischen deren Bytes Nr. 3 und Nr. 4 die
Werte ff und fe eingefügt sind.
Eine Port-UUID besteht aus der Geräte-UUID, gefolgt von einer 16 Bit-
Port-ID.
Das Gerät zeigt UUIDs als Byte-Folge in Hexadezimalnotation an.

PTP Version 2 (TC), Port-Einstellungen


Parameter Bedeutung
Modul Modulnummer
bei modularen Geräten, sonst 1.
Port Port, für den dieser Eintrag gilt.
Wenn das Gerät den gewählten
PTP-Modus nicht unterstützt, ist die
Tabelle leer.
PTP an Port sendet/empfängt PTP-
Synchronisationsnachrichten
Port blockiert PTP-Synchronisati-
onsnachrichten. Das Gerät
bearbeitet keine PTP-Nachrichten,
die es an diesem Port empfängt.
P2P-Laufzeit- Intervall für Peer-to-Peer-Laufzeit-
mess-Intervall messungen an diesem Port.
Voraussetzung:
Sie haben den Laufzeitmess-
Mechanismus P2P am Gerät selbst
und am verbundenen PTP-Gerät
gewählt.
P2P-Laufzeit Gemessene P2P- (Peer-to-Peer-)
Laufzeit.
Voraussetzung:
Sie haben den Laufzeitmess-
Mechanismus P2P gewählt.
Asymmetrie Korrektur der Laufzeitasymmetrie
in ns. Ein durch asymmetrische
Übertragungswege verfälschter
Laufzeitmesswert von x ns
entspricht einer Asymmetrie von
x·2 ns

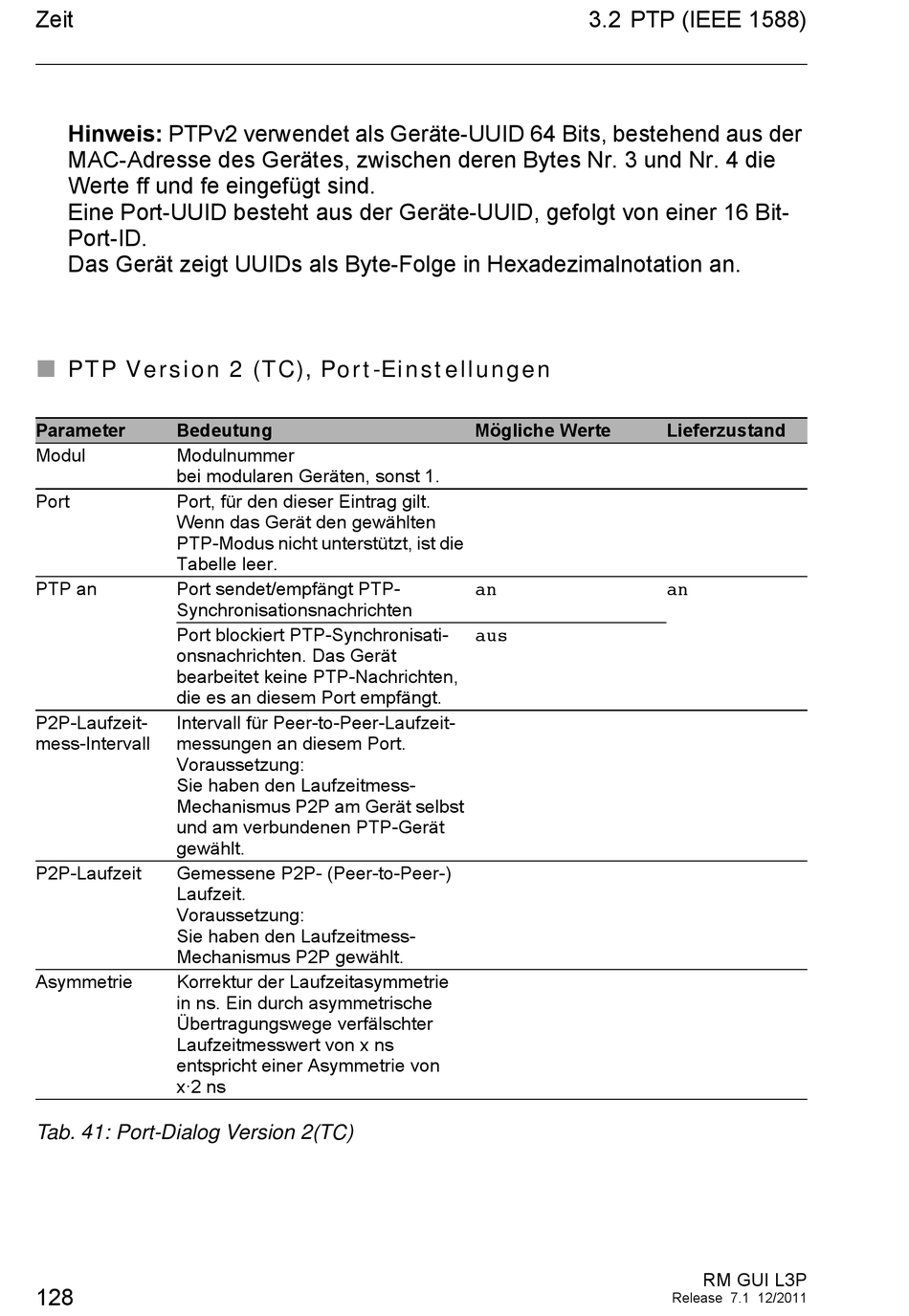

Tab. 41: Port-Dialog Version 2(TC)
128
3.2 PTP (IEEE 1588)
Mögliche Werte
an
aus
Lieferzustand
an
RM GUI L3P
Release 7.1 12/2011
