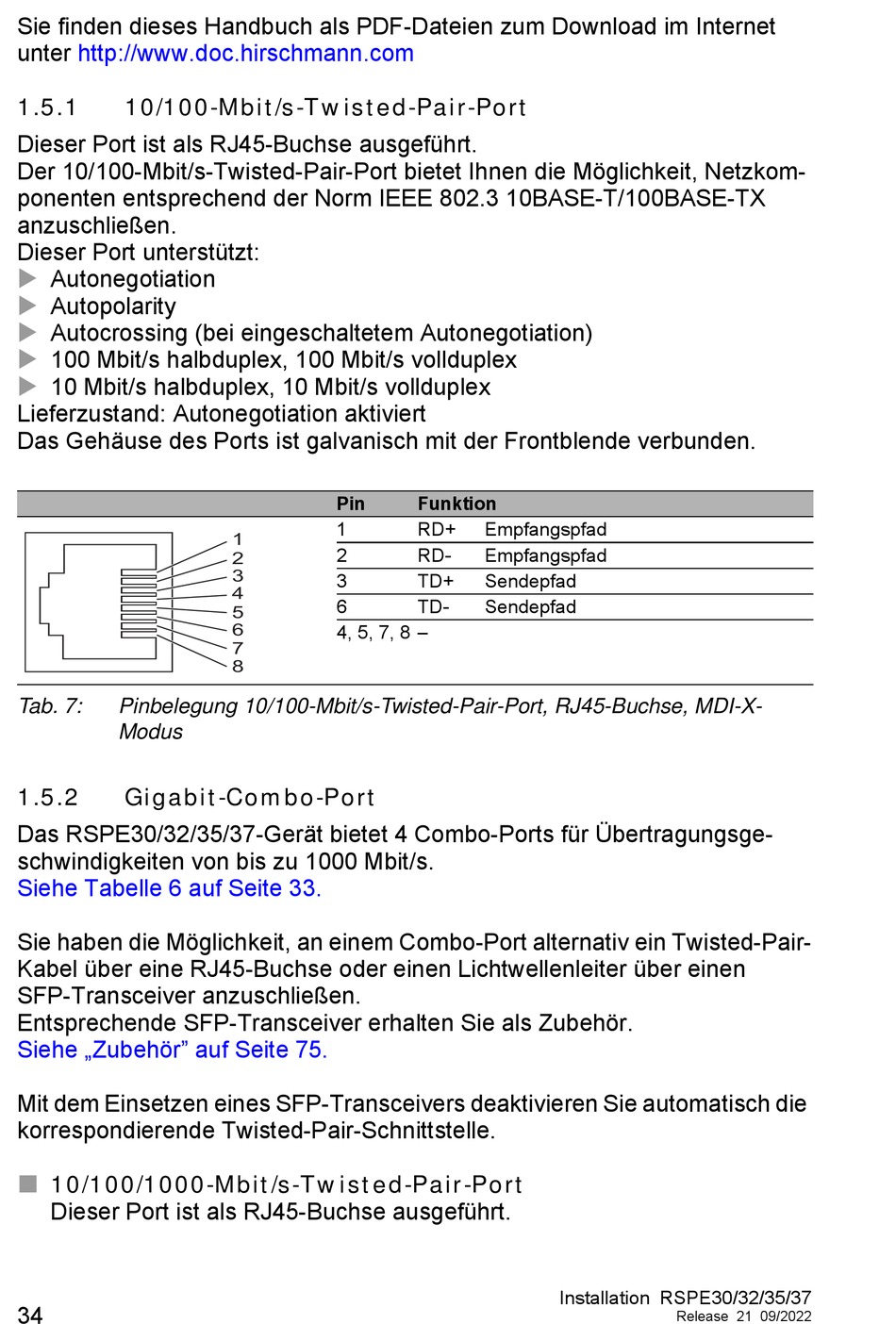

Sie finden dieses Handbuch als PDF-Dateien zum Download im Internet
unter http://www.doc.hirschmann.com
1.5.1

10/100-Mbit/s-Twisted-Pair-Port

Dieser Port ist als RJ45-Buchse ausgeführt.
Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom-
ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX
anzuschließen.
Dieser Port unterstützt:
 Autonegotiation

Autopolarity
 Autocrossing (bei eingeschaltetem Autonegotiation)

100 Mbit/s halbduplex, 100 Mbit/s vollduplex
 10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Tab. 7: Pinbelegung 10/100-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, MDI-X-
Modus
1.5.2

Gigabit-Combo-Port

Das RSPE30/32/35/37-Gerät bietet 4 Combo-Ports für Übertragungsge-
schwindigkeiten von bis zu 1000 Mbit/s.
Siehe Tabelle 6 auf Seite 33.
Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-Pair-
Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über einen
SFP-Transceiver anzuschließen.
Entsprechende SFP-Transceiver erhalten Sie als Zubehör.
Siehe „Zubehör" auf Seite 75.
Mit dem Einsetzen eines SFP-Transceivers deaktivieren Sie automatisch die
korrespondierende Twisted-Pair-Schnittstelle.
10/100/1000-Mbit/s-Twisted-Pair-Port

Dieser Port ist als RJ45-Buchse ausgeführt.
34
Pin
1
1
2
2
3
3
4
6
5
4, 5, 7, 8 –
6
7
8
Funktion
RD+ Empfangspfad
RD- Empfangspfad
TD+ Sendepfad
TD- Sendepfad
Installation RSPE30/32/35/37
Release 21 09/2022
