Redundanz

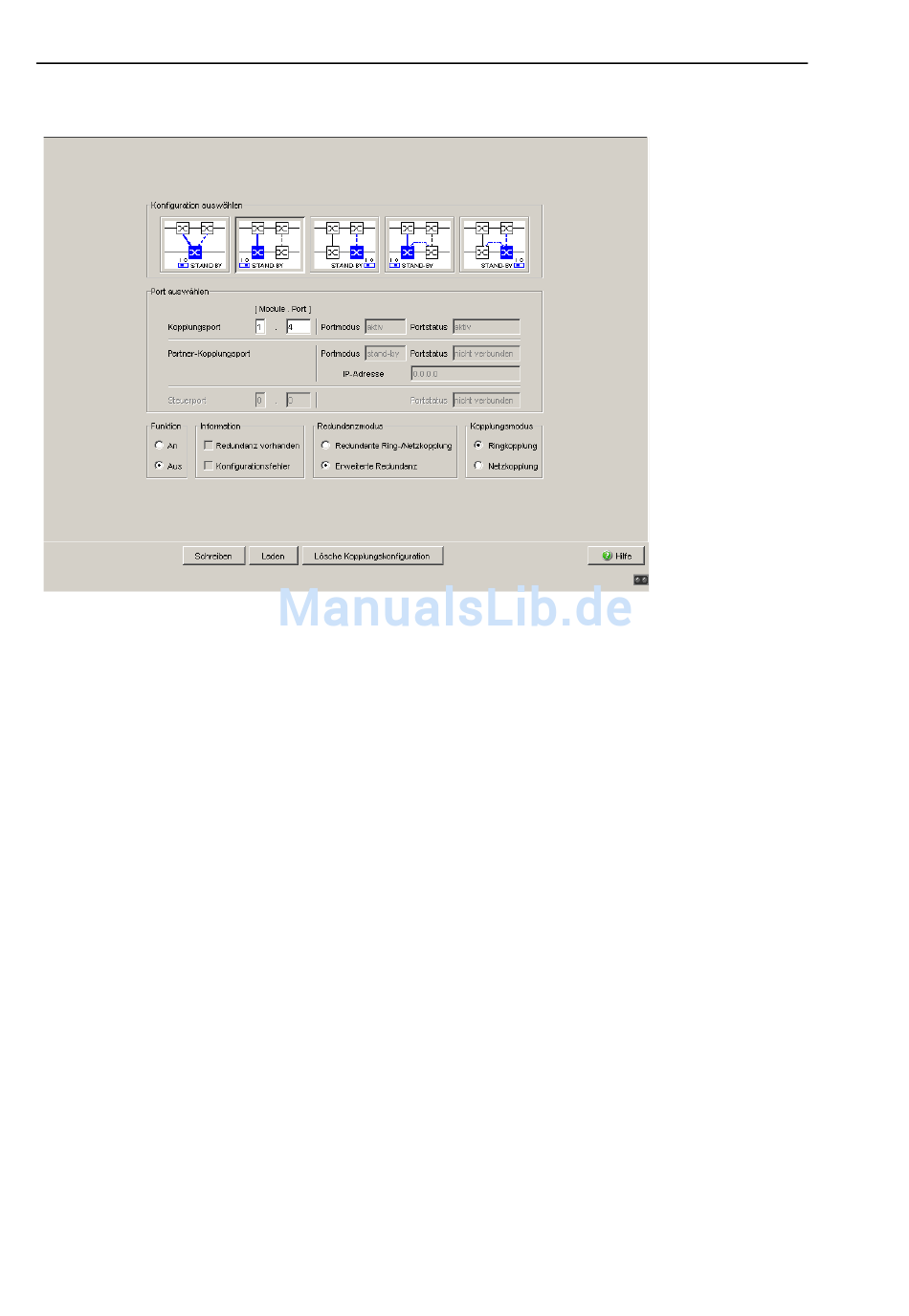

Abb. 63: Software-Konfiguration des Stand-by-Schalters
Der Dialog zeigt in Abhängigkeit der Stand-by-DIP-Schalterstellung die
nicht möglichen Konfigurationen ausgegraut an. Möchten Sie eine dieser
ausgegrauten Konfigurationen wählen, dann bringen Sie den Stand-by-
DIP-Schalter am Switch in die andere Stellung.
Ein-Switch-Kopplung
Ordnen Sie dem Gerät die DIP-Schalter-Einstellung „Stand-by" oder über
die Software-Konfiguration die Redundanzfunktion zu.
Zwei-Switch-Kopplung
Ordnen Sie dem Gerät in der redundanten Strecke die DIP-Schalter-
Einstellung „Stand-by" oder über die Softwarekonfiguration die
Redundanzfunktion zu
Hinweis: Schließen Sie aus Gründen der Redundanz-Zuverlässigkeit die
Kombination von Rapid Spanning Tree und Ring-/Netzkopplung aus.
