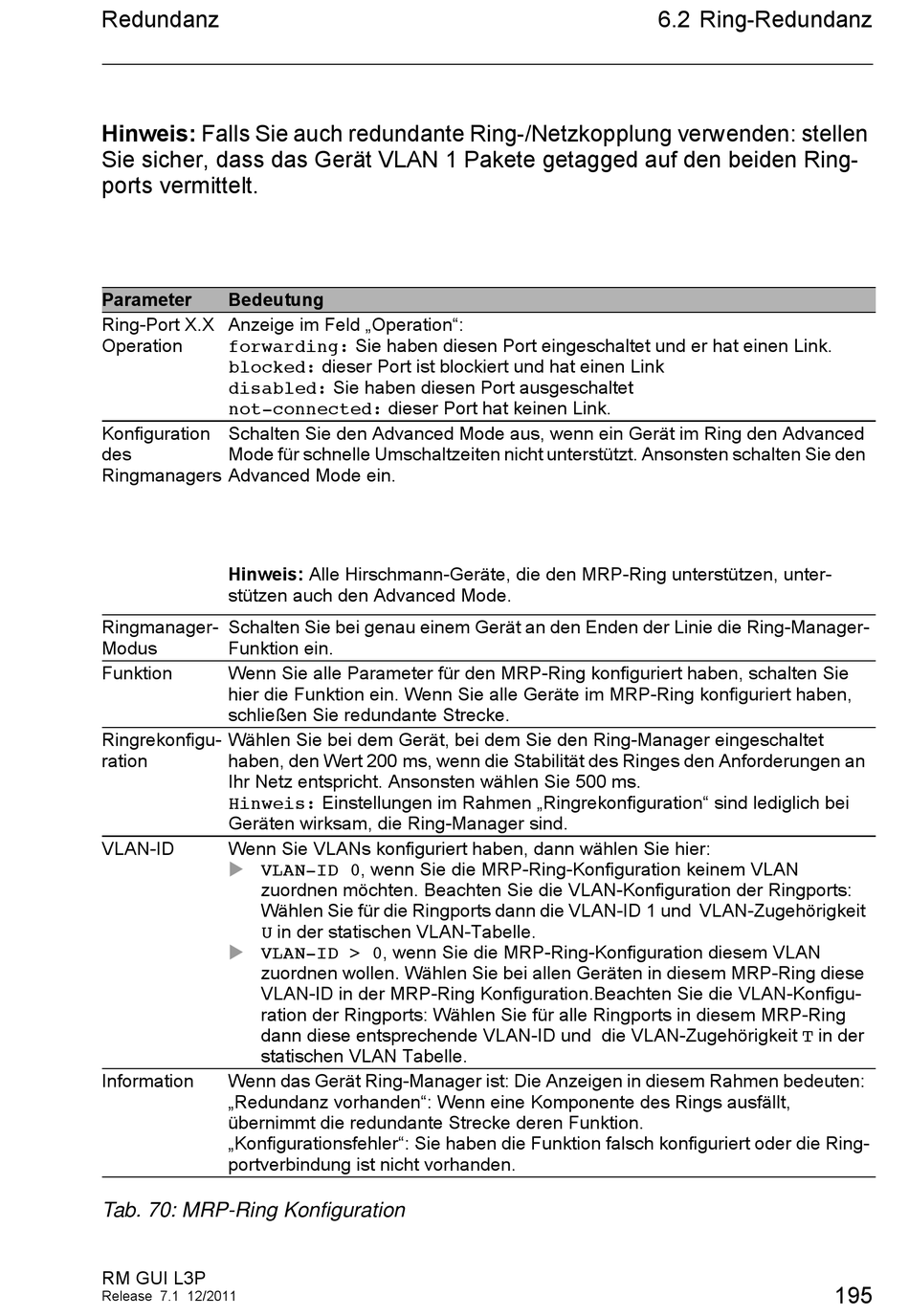

Hirschmann PowerMICE Referenzhandbuch Seite 195

Redundanz
Hinweis: Falls Sie auch redundante Ring-/Netzkopplung verwenden: stellen
Sie sicher, dass das Gerät VLAN 1 Pakete getagged auf den beiden Ring-
ports vermittelt.
Parameter Bedeutung
Ring-Port X.X Anzeige im Feld „Operation":
Operation forwarding: Sie haben diesen Port eingeschaltet und er hat einen Link.
blocked: dieser Port ist blockiert und hat einen Link
disabled: Sie haben diesen Port ausgeschaltet
not-connected: dieser Port hat keinen Link.
Konfiguration Schalten Sie den Advanced Mode aus, wenn ein Gerät im Ring den Advanced
des Mode für schnelle Umschaltzeiten nicht unterstützt. Ansonsten schalten Sie den
Ringmanagers Advanced Mode ein.
Hinweis: Alle Hirschmann-Geräte, die den MRP-Ring unterstützen, unter-
stützen auch den Advanced Mode.
Ringmanager- Schalten Sie bei genau einem Gerät an den Enden der Linie die Ring-Manager-
Modus Funktion ein.
Funktion Wenn Sie alle Parameter für den MRP-Ring konfiguriert haben, schalten Sie
hier die Funktion ein. Wenn Sie alle Geräte im MRP-Ring konfiguriert haben,
schließen Sie redundante Strecke.
Ringrekonfigu- Wählen Sie bei dem Gerät, bei dem Sie den Ring-Manager eingeschaltet
ration haben, den Wert 200 ms, wenn die Stabilität des Ringes den Anforderungen an
Ihr Netz entspricht. Ansonsten wählen Sie 500 ms.
Hinweis: Einstellungen im Rahmen „Ringrekonfiguration" sind lediglich bei
Geräten wirksam, die Ring-Manager sind.
VLAN-ID Wenn Sie VLANs konfiguriert haben, dann wählen Sie hier:

VLAN-ID 0, wenn Sie die MRP-Ring-Konfiguration keinem VLAN
zuordnen möchten. Beachten Sie die VLAN-Konfiguration der Ringports:
Wählen Sie für die Ringports dann die VLAN-ID 1 und VLAN-Zugehörigkeit
U in der statischen VLAN-Tabelle.
 VLAN-ID > 0, wenn Sie die MRP-Ring-Konfiguration diesem VLAN
zuordnen wollen. Wählen Sie bei allen Geräten in diesem MRP-Ring diese
VLAN-ID in der MRP-Ring Konfiguration.Beachten Sie die VLAN-Konfigu-
ration der Ringports: Wählen Sie für alle Ringports in diesem MRP-Ring
dann diese entsprechende VLAN-ID und die VLAN-Zugehörigkeit T in der
statischen VLAN Tabelle.
Information Wenn das Gerät Ring-Manager ist: Die Anzeigen in diesem Rahmen bedeuten:
„Redundanz vorhanden": Wenn eine Komponente des Rings ausfällt,
übernimmt die redundante Strecke deren Funktion.
„Konfigurationsfehler": Sie haben die Funktion falsch konfiguriert oder die Ring-
portverbindung ist nicht vorhanden.
Tab. 70: MRP-Ring Konfiguration
RM GUI L3P
Release 7.1 12/2011
6.2 Ring-Redundanz
195
