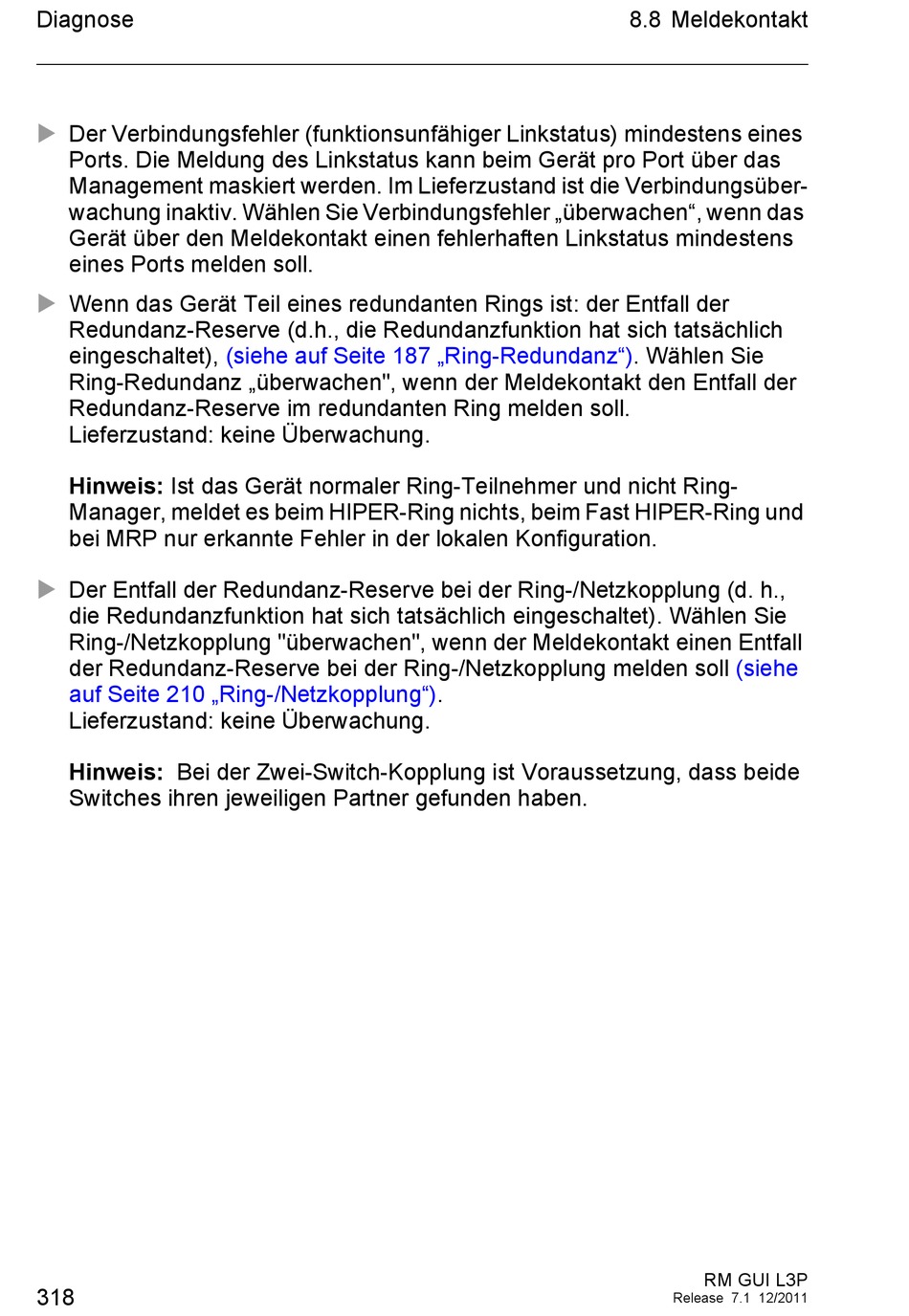

Hirschmann PowerMICE Referenzhandbuch Seite 318

Diagnose

Der Verbindungsfehler (funktionsunfähiger Linkstatus) mindestens eines
Ports. Die Meldung des Linkstatus kann beim Gerät pro Port über das
Management maskiert werden. Im Lieferzustand ist die Verbindungsüber-
wachung inaktiv. Wählen Sie Verbindungsfehler „überwachen", wenn das
Gerät über den Meldekontakt einen fehlerhaften Linkstatus mindestens
eines Ports melden soll.
 Wenn das Gerät Teil eines redundanten Rings ist: der Entfall der
Redundanz-Reserve (d.h., die Redundanzfunktion hat sich tatsächlich
eingeschaltet),
Ring-Redundanz „überwachen", wenn der Meldekontakt den Entfall der
Redundanz-Reserve im redundanten Ring melden soll.
Lieferzustand: keine Überwachung.
Hinweis: Ist das Gerät normaler Ring-Teilnehmer und nicht Ring-
Manager, meldet es beim HIPER-Ring nichts, beim Fast HIPER-Ring und
bei MRP nur erkannte Fehler in der lokalen Konfiguration.

Der Entfall der Redundanz-Reserve bei der Ring-/Netzkopplung (d. h.,
die Redundanzfunktion hat sich tatsächlich eingeschaltet). Wählen Sie
Ring-/Netzkopplung "überwachen", wenn der Meldekontakt einen Entfall
der Redundanz-Reserve bei der Ring-/Netzkopplung melden soll
auf Seite 210
Lieferzustand: keine Überwachung.
Hinweis: Bei der Zwei-Switch-Kopplung ist Voraussetzung, dass beide
Switches ihren jeweiligen Partner gefunden haben.
318
(siehe auf Seite 187
„Ring-/Netzkopplung").
„Ring-Redundanz"). Wählen Sie
8.8 Meldekontakt
(siehe
RM GUI L3P
Release 7.1 12/2011
