Dialog Ring-/Netzkopplung - Hirschmann PowerMICE Referenzhandbuch

Redundanz

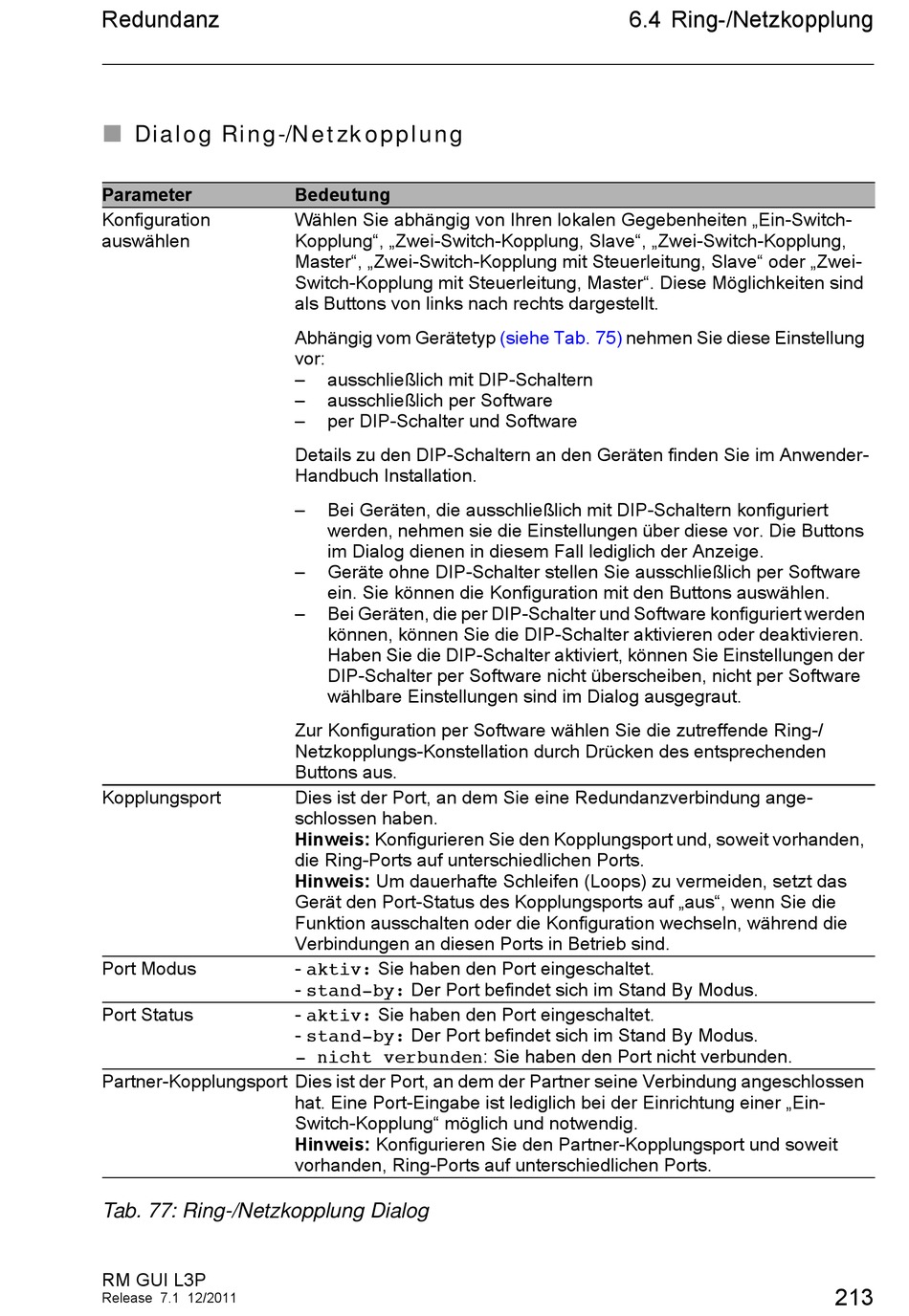

Dialog Ring-/Netzkopplung


Parameter
Konfiguration
auswählen
Kopplungsport
Port Modus
Port Status
Partner-Kopplungsport Dies ist der Port, an dem der Partner seine Verbindung angeschlossen
Tab. 77: Ring-/Netzkopplung Dialog
RM GUI L3P
Release 7.1 12/2011
Bedeutung
Wählen Sie abhängig von Ihren lokalen Gegebenheiten „Ein-Switch-
Kopplung", „Zwei-Switch-Kopplung, Slave", „Zwei-Switch-Kopplung,
Master", „Zwei-Switch-Kopplung mit Steuerleitung, Slave" oder „Zwei-
Switch-Kopplung mit Steuerleitung, Master". Diese Möglichkeiten sind
als Buttons von links nach rechts dargestellt.
Abhängig vom Gerätetyp
vor:
– ausschließlich mit DIP-Schaltern
– ausschließlich per Software
– per DIP-Schalter und Software
Details zu den DIP-Schaltern an den Geräten finden Sie im Anwender-
Handbuch Installation.
– Bei Geräten, die ausschließlich mit DIP-Schaltern konfiguriert
werden, nehmen sie die Einstellungen über diese vor. Die Buttons
im Dialog dienen in diesem Fall lediglich der Anzeige.
– Geräte ohne DIP-Schalter stellen Sie ausschließlich per Software
ein. Sie können die Konfiguration mit den Buttons auswählen.
– Bei Geräten, die per DIP-Schalter und Software konfiguriert werden
können, können Sie die DIP-Schalter aktivieren oder deaktivieren.
Haben Sie die DIP-Schalter aktiviert, können Sie Einstellungen der
DIP-Schalter per Software nicht überscheiben, nicht per Software
wählbare Einstellungen sind im Dialog ausgegraut.
Zur Konfiguration per Software wählen Sie die zutreffende Ring-/
Netzkopplungs-Konstellation durch Drücken des entsprechenden
Buttons aus.
Dies ist der Port, an dem Sie eine Redundanzverbindung ange-
schlossen haben.
Hinweis: Konfigurieren Sie den Kopplungsport und, soweit vorhanden,
die Ring-Ports auf unterschiedlichen Ports.
Hinweis: Um dauerhafte Schleifen (Loops) zu vermeiden, setzt das
Gerät den Port-Status des Kopplungsports auf „aus", wenn Sie die
Funktion ausschalten oder die Konfiguration wechseln, während die
Verbindungen an diesen Ports in Betrieb sind.
- aktiv: Sie haben den Port eingeschaltet.
- stand-by: Der Port befindet sich im Stand By Modus.
- aktiv: Sie haben den Port eingeschaltet.
- stand-by: Der Port befindet sich im Stand By Modus.
- nicht verbunden: Sie haben den Port nicht verbunden.
hat. Eine Port-Eingabe ist lediglich bei der Einrichtung einer „Ein-
Switch-Kopplung" möglich und notwendig.
Hinweis: Konfigurieren Sie den Partner-Kopplungsport und soweit
vorhanden, Ring-Ports auf unterschiedlichen Ports.
6.4 Ring-/Netzkopplung
(siehe Tab. 75) nehmen Sie diese Einstellung
213
