Redundanz
a
– Diese Spalten zeigen Ihnen Detail-Informationen, die über die bisher
üblichen Details hinausgehen:
Für Designated-Ports zeigt das Gerät die Information der STP-BPDU an,
die der Port zuletzt empfangene hat. Dies erleichtert die Diagnose von
möglichen STP-Problemen im Netz.
Für die Port-Rollen Alternate-, Backup-, Master- und Root sind diese
Informationen im stationären Zustand (statische Topologie) identisch mit
den Designated-Informationen.
Hat ein Port keinen Link oder hat er noch keine STP-BDPU der aktuellen
MSTI empfangen, zeigt das Gerät die Werte an, die der Port als Desig-
nated-Port senden würde.

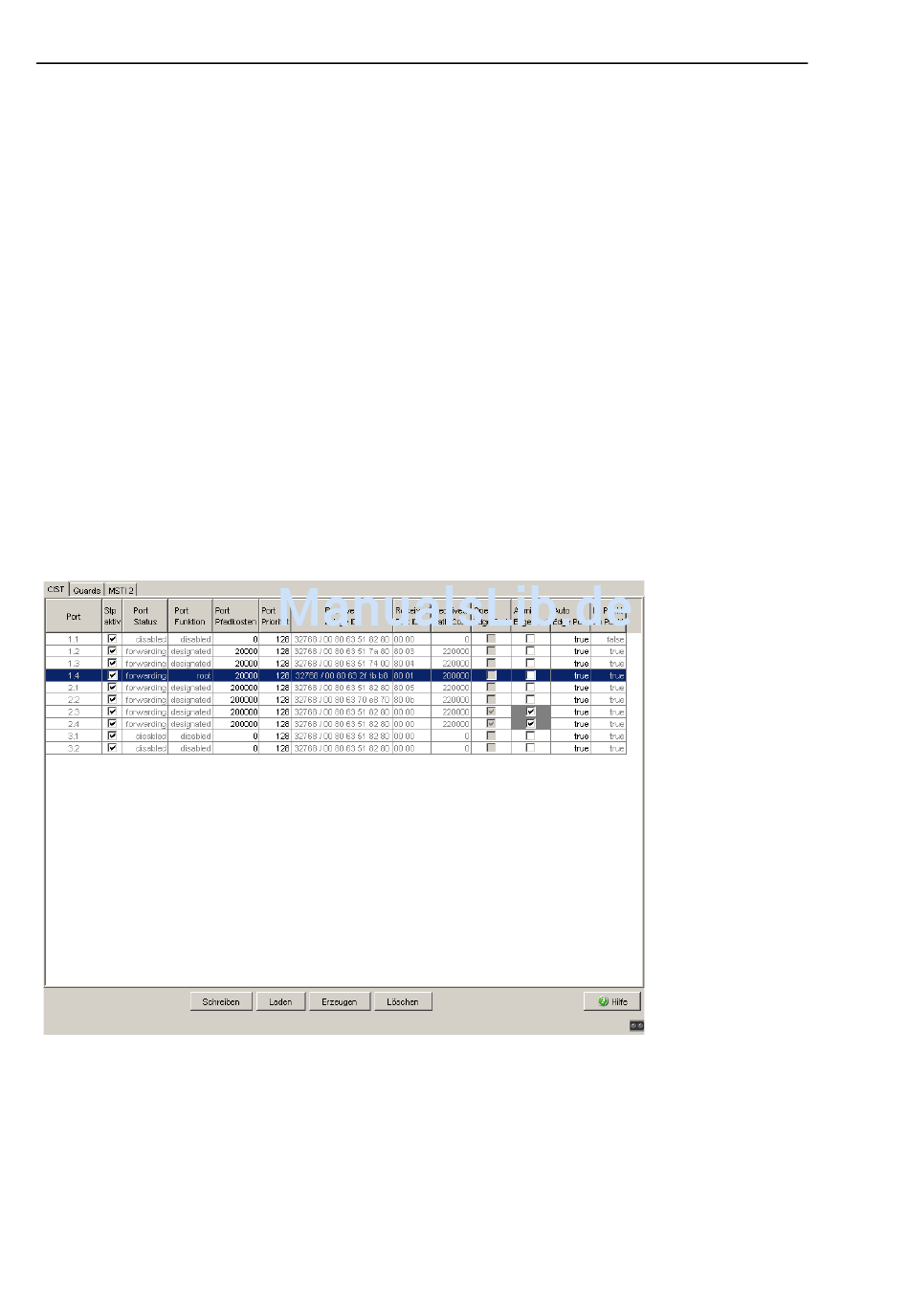

Abb. 67: Dialog Multiple Spanning Tree, Port, Karteikartenreiter CIST
