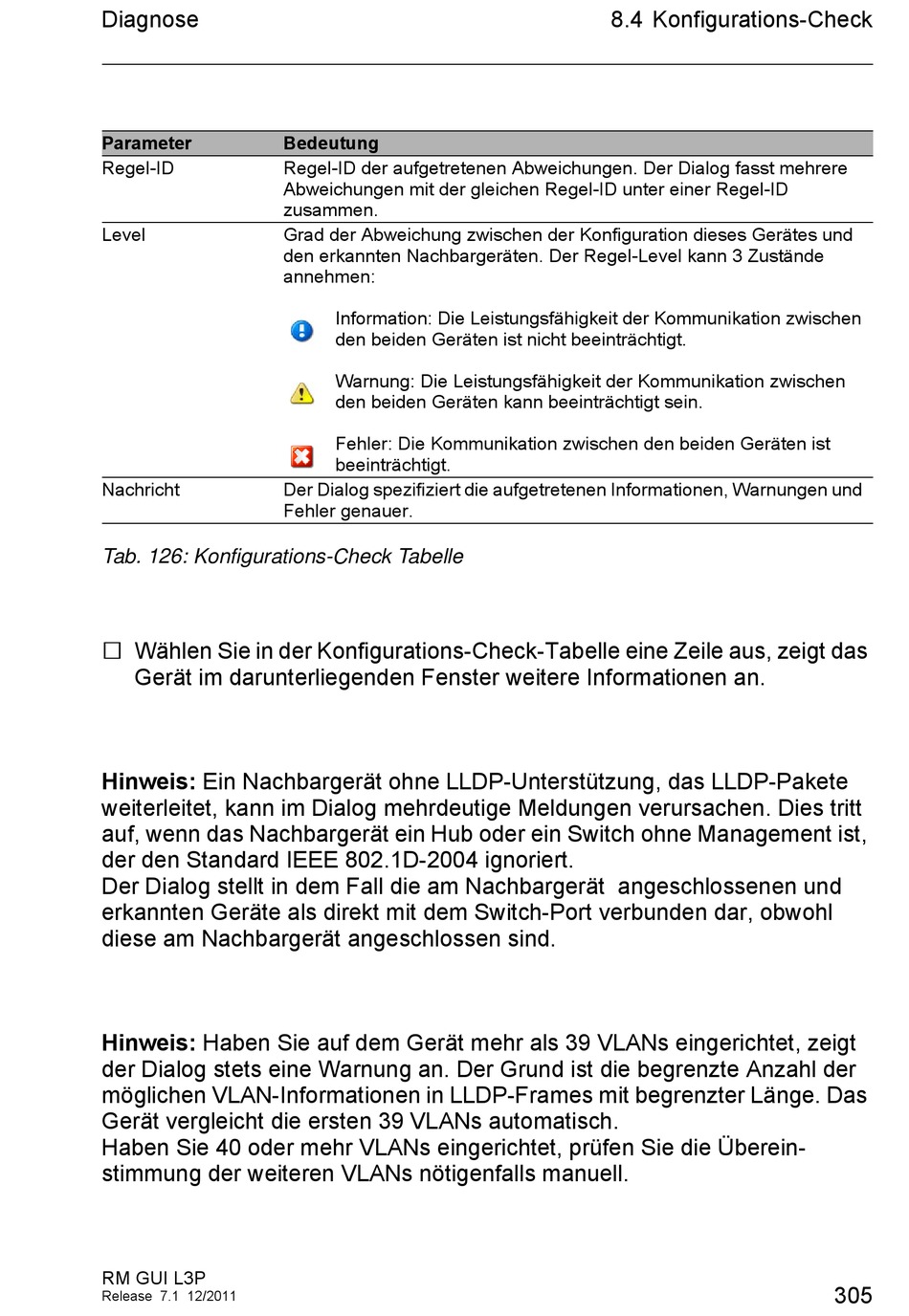

Hirschmann PowerMICE Referenzhandbuch Seite 305

Diagnose
Parameter
Regel-ID
Level
Nachricht
Tab. 126: Konfigurations-Check Tabelle
 Wählen Sie in der Konfigurations-Check-Tabelle eine Zeile aus, zeigt das
Gerät im darunterliegenden Fenster weitere Informationen an.
Hinweis: Ein Nachbargerät ohne LLDP-Unterstützung, das LLDP-Pakete
weiterleitet, kann im Dialog mehrdeutige Meldungen verursachen. Dies tritt
auf, wenn das Nachbargerät ein Hub oder ein Switch ohne Management ist,
der den Standard IEEE 802.1D-2004 ignoriert.
Der Dialog stellt in dem Fall die am Nachbargerät angeschlossenen und
erkannten Geräte als direkt mit dem Switch-Port verbunden dar, obwohl
diese am Nachbargerät angeschlossen sind.
Hinweis: Haben Sie auf dem Gerät mehr als 39 VLANs eingerichtet, zeigt
der Dialog stets eine Warnung an. Der Grund ist die begrenzte Anzahl der
möglichen VLAN-Informationen in LLDP-Frames mit begrenzter Länge. Das
Gerät vergleicht die ersten 39 VLANs automatisch.
Haben Sie 40 oder mehr VLANs eingerichtet, prüfen Sie die Überein-
stimmung der weiteren VLANs nötigenfalls manuell.
RM GUI L3P
Release 7.1 12/2011
Bedeutung
Regel-ID der aufgetretenen Abweichungen. Der Dialog fasst mehrere
Abweichungen mit der gleichen Regel-ID unter einer Regel-ID
zusammen.
Grad der Abweichung zwischen der Konfiguration dieses Gerätes und
den erkannten Nachbargeräten. Der Regel-Level kann 3 Zustände
annehmen:
Information: Die Leistungsfähigkeit der Kommunikation zwischen
den beiden Geräten ist nicht beeinträchtigt.
Warnung: Die Leistungsfähigkeit der Kommunikation zwischen
den beiden Geräten kann beeinträchtigt sein.
Fehler: Die Kommunikation zwischen den beiden Geräten ist
beeinträchtigt.
Der Dialog spezifiziert die aufgetretenen Informationen, Warnungen und
Fehler genauer.
8.4 Konfigurations-Check
305
