Redundanz
6.2.3

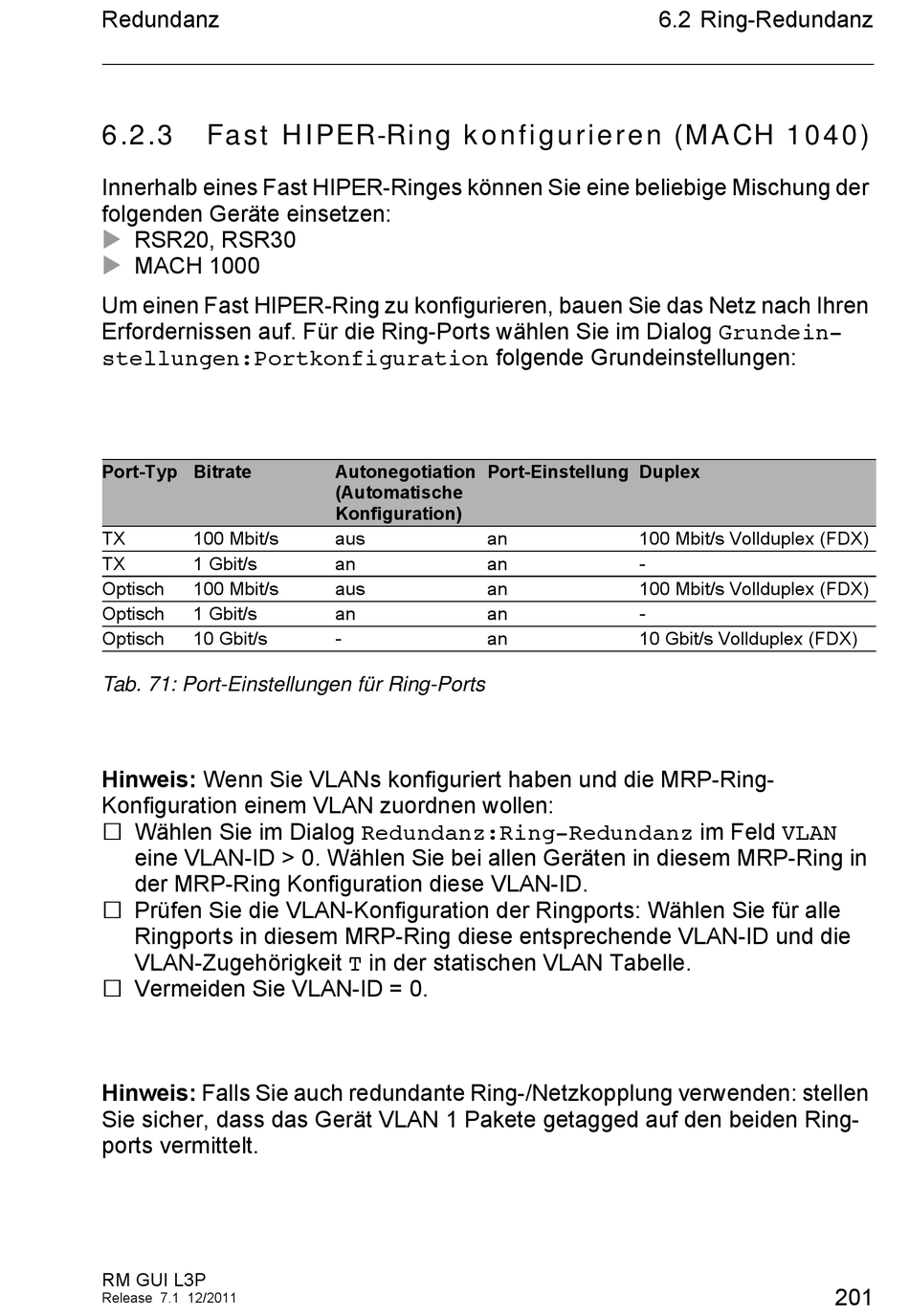

Fast HIPER-Ring konfigurieren (MACH 1040)

Innerhalb eines Fast HIPER-Ringes können Sie eine beliebige Mischung der
folgenden Geräte einsetzen:

RSR20, RSR30
 MACH 1000
Um einen Fast HIPER-Ring zu konfigurieren, bauen Sie das Netz nach Ihren
Erfordernissen auf. Für die Ring-Ports wählen Sie im Dialog Grundein-
stellungen:Portkonfiguration folgende Grundeinstellungen:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 71: Port-Einstellungen für Ring-Ports
Hinweis: Wenn Sie VLANs konfiguriert haben und die MRP-Ring-
Konfiguration einem VLAN zuordnen wollen:
 Wählen Sie im Dialog Redundanz:Ring-Redundanz im Feld VLAN
eine VLAN-ID > 0. Wählen Sie bei allen Geräten in diesem MRP-Ring in
der MRP-Ring Konfiguration diese VLAN-ID.
 Prüfen Sie die VLAN-Konfiguration der Ringports: Wählen Sie für alle
Ringports in diesem MRP-Ring diese entsprechende VLAN-ID und die
VLAN-Zugehörigkeit T in der statischen VLAN Tabelle.
 Vermeiden Sie VLAN-ID = 0.
Hinweis: Falls Sie auch redundante Ring-/Netzkopplung verwenden: stellen
Sie sicher, dass das Gerät VLAN 1 Pakete getagged auf den beiden Ring-
ports vermittelt.
RM GUI L3P
Release 7.1 12/2011
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
6.2 Ring-Redundanz
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
201
