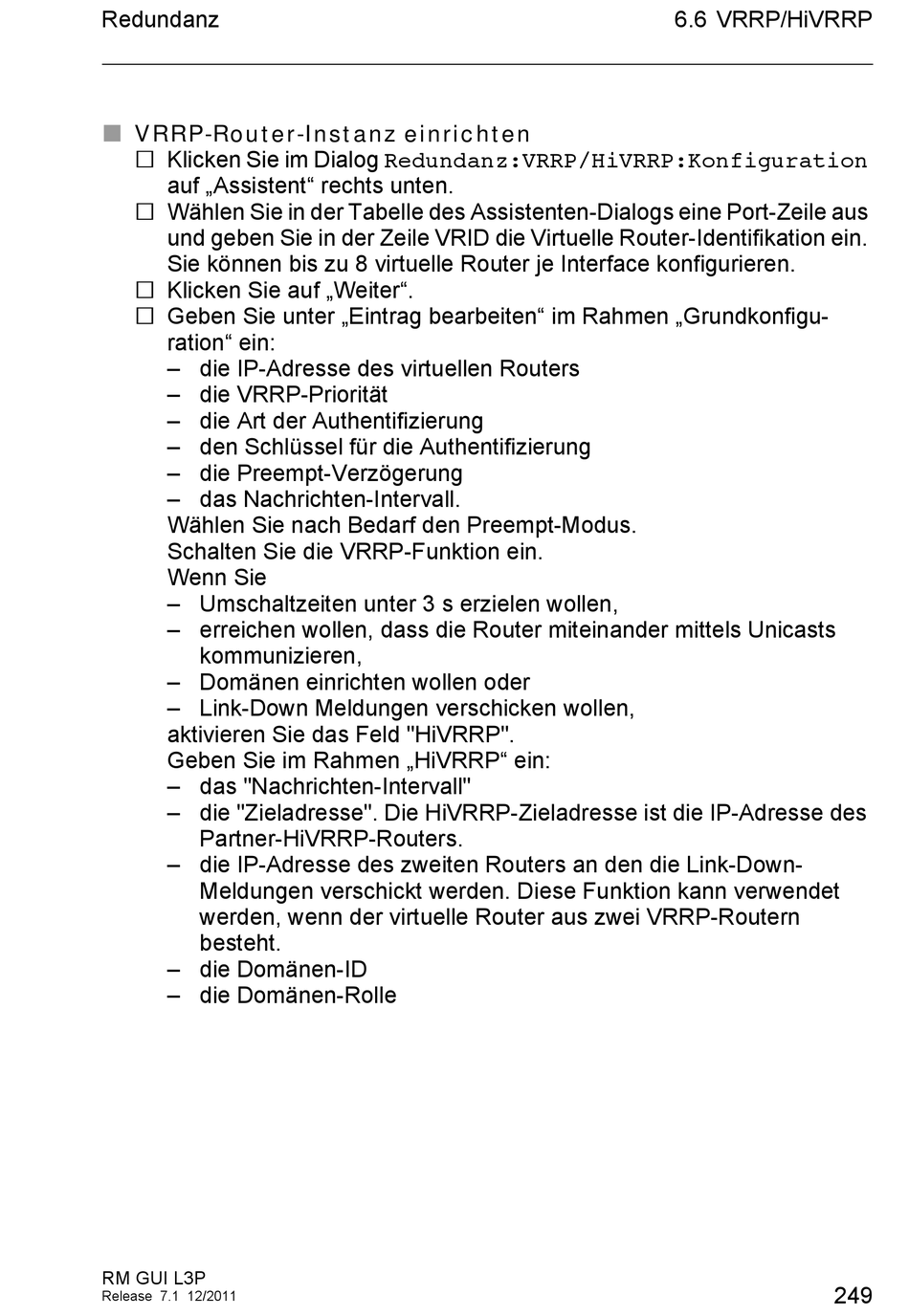

Hirschmann PowerMICE Referenzhandbuch Seite 249

Redundanz
VRRP-Router-Instanz einrichten

 Klicken Sie im Dialog Redundanz:VRRP/HiVRRP:Konfiguration
auf „Assistent" rechts unten.
 Wählen Sie in der Tabelle des Assistenten-Dialogs eine Port-Zeile aus
und geben Sie in der Zeile VRID die Virtuelle Router-Identifikation ein.
Sie können bis zu 8 virtuelle Router je Interface konfigurieren.
 Klicken Sie auf „Weiter".
 Geben Sie unter „Eintrag bearbeiten" im Rahmen „Grundkonfigu-
ration" ein:
– die IP-Adresse des virtuellen Routers
– die VRRP-Priorität
– die Art der Authentifizierung
– den Schlüssel für die Authentifizierung
– die Preempt-Verzögerung
– das Nachrichten-Intervall.
Wählen Sie nach Bedarf den Preempt-Modus.
Schalten Sie die VRRP-Funktion ein.
Wenn Sie
– Umschaltzeiten unter 3 s erzielen wollen,
– erreichen wollen, dass die Router miteinander mittels Unicasts
kommunizieren,
– Domänen einrichten wollen oder
– Link-Down Meldungen verschicken wollen,
aktivieren Sie das Feld "HiVRRP".
Geben Sie im Rahmen „HiVRRP" ein:
– das "Nachrichten-Intervall"
– die "Zieladresse". Die HiVRRP-Zieladresse ist die IP-Adresse des
Partner-HiVRRP-Routers.
– die IP-Adresse des zweiten Routers an den die Link-Down-
Meldungen verschickt werden. Diese Funktion kann verwendet
werden, wenn der virtuelle Router aus zwei VRRP-Routern
besteht.
– die Domänen-ID
– die Domänen-Rolle
RM GUI L3P
Release 7.1 12/2011
6.6 VRRP/HiVRRP
249
