Portkonfiguration - Hirschmann PowerMICE Referenzhandbuch

QoS/Priorität

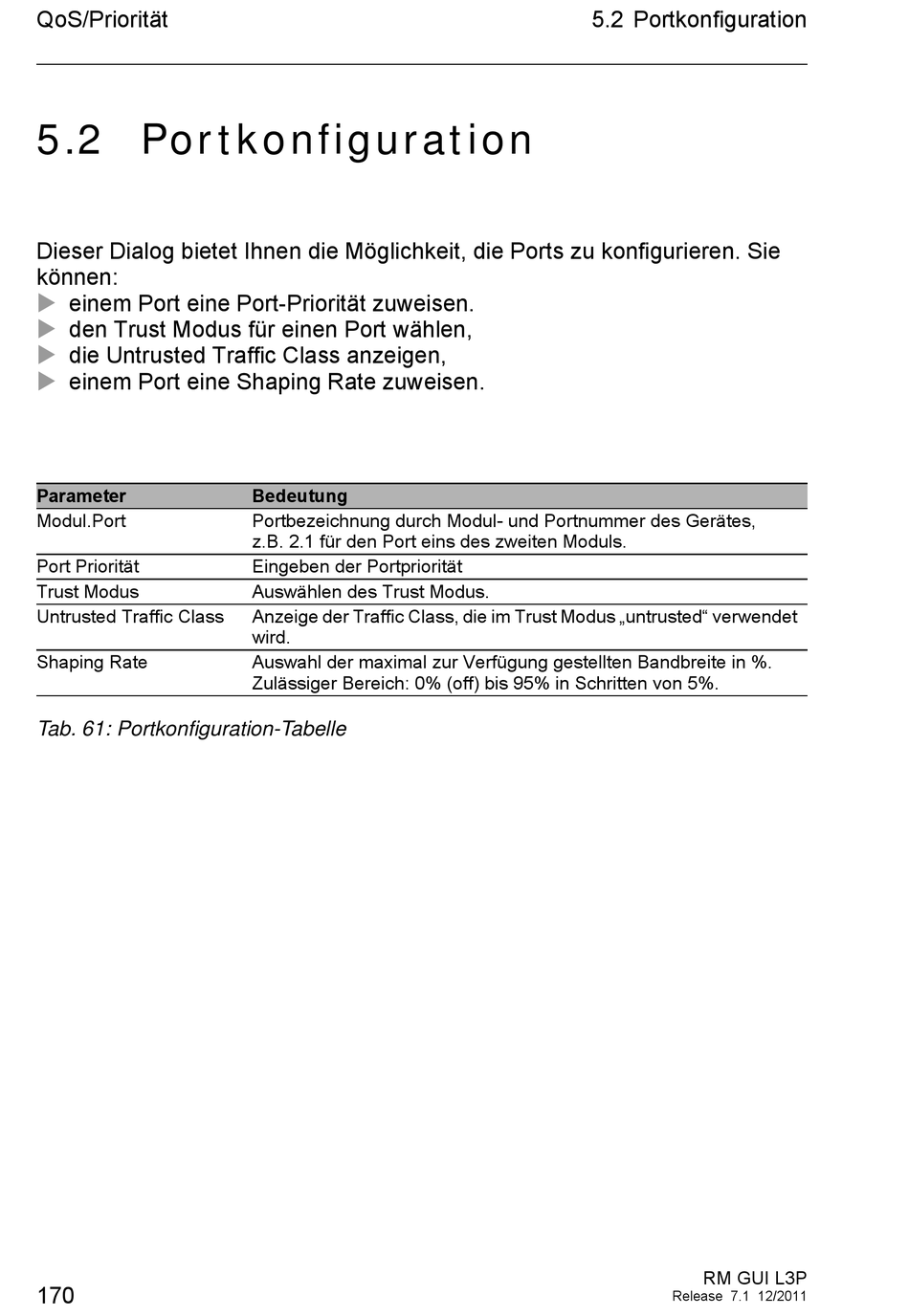

5.2 Portkonfiguration

Dieser Dialog bietet Ihnen die Möglichkeit, die Ports zu konfigurieren. Sie
können:
 einem Port eine Port-Priorität zuweisen.

den Trust Modus für einen Port wählen,
 die Untrusted Traffic Class anzeigen,

einem Port eine Shaping Rate zuweisen.
Parameter
Modul.Port
Port Priorität
Trust Modus
Untrusted Traffic Class
Shaping Rate
Tab. 61: Portkonfiguration-Tabelle
170
Bedeutung
Portbezeichnung durch Modul- und Portnummer des Gerätes,
z.B. 2.1 für den Port eins des zweiten Moduls.
Eingeben der Portpriorität
Auswählen des Trust Modus.
Anzeige der Traffic Class, die im Trust Modus „untrusted" verwendet
wird.
Auswahl der maximal zur Verfügung gestellten Bandbreite in %.
Zulässiger Bereich: 0% (off) bis 95% in Schritten von 5%.
5.2 Portkonfiguration
RM GUI L3P
Release 7.1 12/2011
