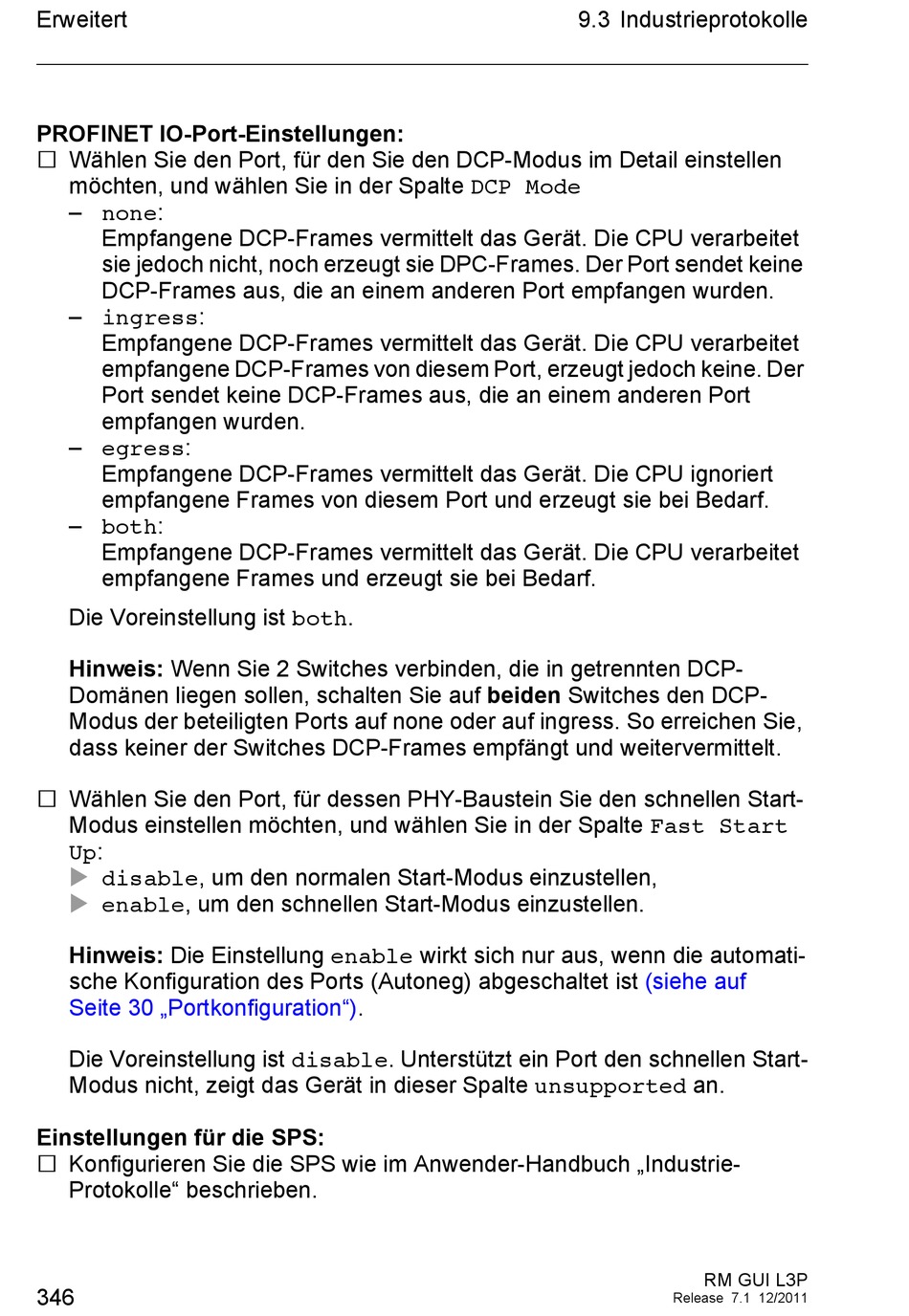

Erweitert
PROFINET IO-Port-Einstellungen:
 Wählen Sie den Port, für den Sie den DCP-Modus im Detail einstellen
möchten, und wählen Sie in der Spalte DCP Mode
– none:
Empfangene DCP-Frames vermittelt das Gerät. Die CPU verarbeitet
sie jedoch nicht, noch erzeugt sie DPC-Frames. Der Port sendet keine
DCP-Frames aus, die an einem anderen Port empfangen wurden.
– ingress:
Empfangene DCP-Frames vermittelt das Gerät. Die CPU verarbeitet
empfangene DCP-Frames von diesem Port, erzeugt jedoch keine. Der
Port sendet keine DCP-Frames aus, die an einem anderen Port
empfangen wurden.
– egress:
Empfangene DCP-Frames vermittelt das Gerät. Die CPU ignoriert
empfangene Frames von diesem Port und erzeugt sie bei Bedarf.
– both:
Empfangene DCP-Frames vermittelt das Gerät. Die CPU verarbeitet
empfangene Frames und erzeugt sie bei Bedarf.
Die Voreinstellung ist both.
Hinweis: Wenn Sie 2 Switches verbinden, die in getrennten DCP-
Domänen liegen sollen, schalten Sie auf beiden Switches den DCP-
Modus der beteiligten Ports auf none oder auf ingress. So erreichen Sie,
dass keiner der Switches DCP-Frames empfängt und weitervermittelt.
 Wählen Sie den Port, für dessen PHY-Baustein Sie den schnellen Start-
Modus einstellen möchten, und wählen Sie in der Spalte Fast Start
Up:
 disable, um den normalen Start-Modus einzustellen,

enable, um den schnellen Start-Modus einzustellen.
Hinweis: Die Einstellung enable wirkt sich nur aus, wenn die automati-
sche Konfiguration des Ports (Autoneg) abgeschaltet ist
Seite 30 „Portkonfiguration").
Die Voreinstellung ist disable. Unterstützt ein Port den schnellen Start-
Modus nicht, zeigt das Gerät in dieser Spalte unsupported an.
Einstellungen für die SPS:
 Konfigurieren Sie die SPS wie im Anwender-Handbuch „Industrie-
Protokolle" beschrieben.
