Redundanz
6.2.2

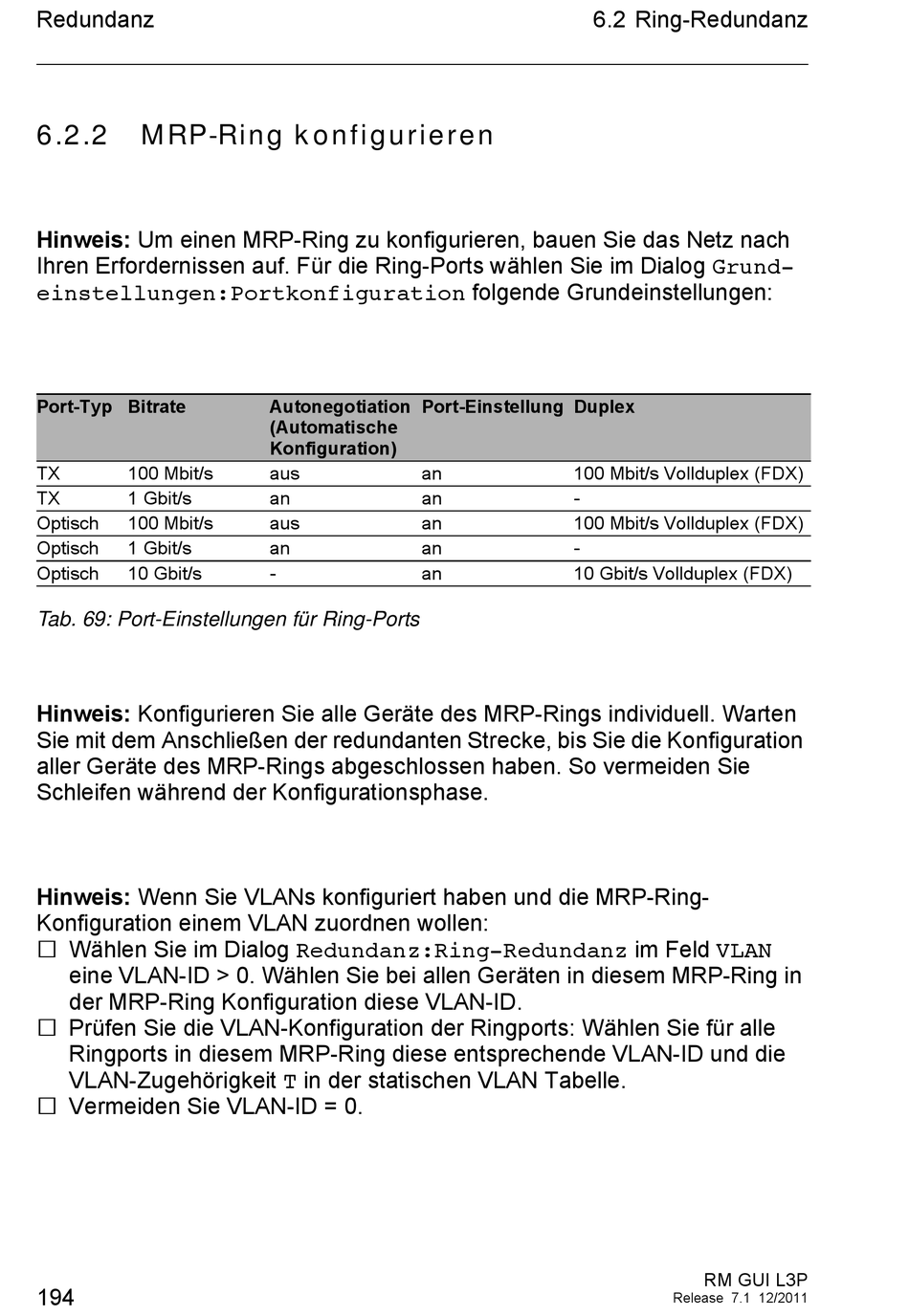

MRP-Ring konfigurieren

Hinweis: Um einen MRP-Ring zu konfigurieren, bauen Sie das Netz nach
Ihren Erfordernissen auf. Für die Ring-Ports wählen Sie im Dialog Grund-
einstellungen:Portkonfiguration folgende Grundeinstellungen:
Port-Typ Bitrate
TX 100 Mbit/s
TX 1 Gbit/s
Optisch 100 Mbit/s
Optisch 1 Gbit/s
Optisch 10 Gbit/s
Tab. 69: Port-Einstellungen für Ring-Ports
Hinweis: Konfigurieren Sie alle Geräte des MRP-Rings individuell. Warten
Sie mit dem Anschließen der redundanten Strecke, bis Sie die Konfiguration
aller Geräte des MRP-Rings abgeschlossen haben. So vermeiden Sie
Schleifen während der Konfigurationsphase.
Hinweis: Wenn Sie VLANs konfiguriert haben und die MRP-Ring-
Konfiguration einem VLAN zuordnen wollen:
 Wählen Sie im Dialog Redundanz:Ring-Redundanz im Feld VLAN
eine VLAN-ID > 0. Wählen Sie bei allen Geräten in diesem MRP-Ring in
der MRP-Ring Konfiguration diese VLAN-ID.
 Prüfen Sie die VLAN-Konfiguration der Ringports: Wählen Sie für alle
Ringports in diesem MRP-Ring diese entsprechende VLAN-ID und die
VLAN-Zugehörigkeit T in der statischen VLAN Tabelle.
 Vermeiden Sie VLAN-ID = 0.
194
Autonegotiation Port-Einstellung Duplex
(Automatische
Konfiguration)
aus an
an an
aus an
an an
- an
6.2 Ring-Redundanz
100 Mbit/s Vollduplex (FDX)
-
100 Mbit/s Vollduplex (FDX)
-
10 Gbit/s Vollduplex (FDX)
RM GUI L3P
Release 7.1 12/2011
