Grundeinstellungen

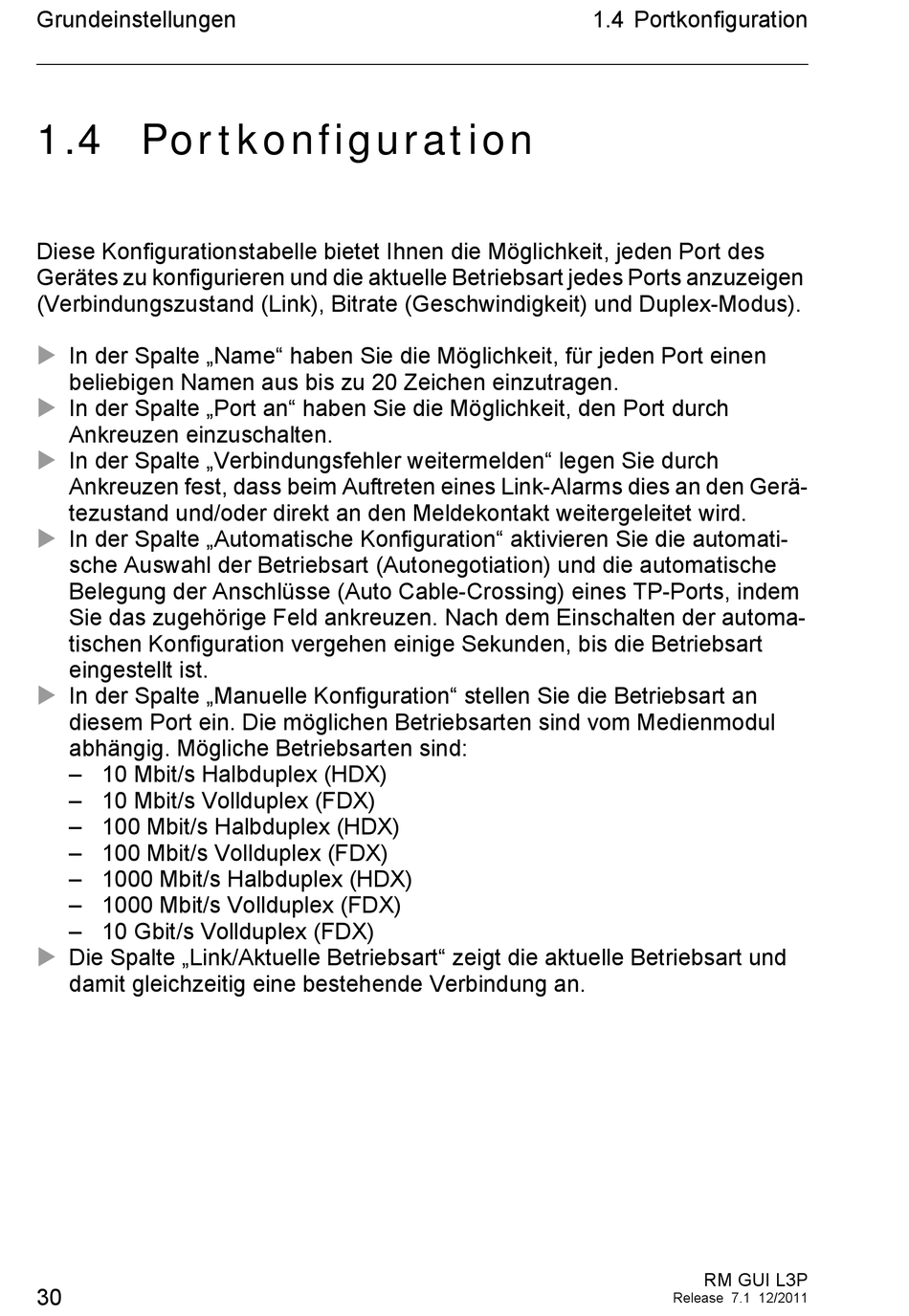

1.4 Portkonfiguration

Diese Konfigurationstabelle bietet Ihnen die Möglichkeit, jeden Port des
Gerätes zu konfigurieren und die aktuelle Betriebsart jedes Ports anzuzeigen
(Verbindungszustand (Link), Bitrate (Geschwindigkeit) und Duplex-Modus).
 In der Spalte „Name" haben Sie die Möglichkeit, für jeden Port einen
beliebigen Namen aus bis zu 20 Zeichen einzutragen.

In der Spalte „Port an" haben Sie die Möglichkeit, den Port durch
Ankreuzen einzuschalten.

In der Spalte „Verbindungsfehler weitermelden" legen Sie durch
Ankreuzen fest, dass beim Auftreten eines Link-Alarms dies an den Gerä-
tezustand und/oder direkt an den Meldekontakt weitergeleitet wird.
 In der Spalte „Automatische Konfiguration" aktivieren Sie die automati-
sche Auswahl der Betriebsart (Autonegotiation) und die automatische
Belegung der Anschlüsse (Auto Cable-Crossing) eines TP-Ports, indem
Sie das zugehörige Feld ankreuzen. Nach dem Einschalten der automa-
tischen Konfiguration vergehen einige Sekunden, bis die Betriebsart
eingestellt ist.
 In der Spalte „Manuelle Konfiguration" stellen Sie die Betriebsart an
diesem Port ein. Die möglichen Betriebsarten sind vom Medienmodul
abhängig. Mögliche Betriebsarten sind:
– 10 Mbit/s Halbduplex (HDX)
– 10 Mbit/s Vollduplex (FDX)
– 100 Mbit/s Halbduplex (HDX)
– 100 Mbit/s Vollduplex (FDX)
– 1000 Mbit/s Halbduplex (HDX)
– 1000 Mbit/s Vollduplex (FDX)
– 10 Gbit/s Vollduplex (FDX)

Die Spalte „Link/Aktuelle Betriebsart" zeigt die aktuelle Betriebsart und
damit gleichzeitig eine bestehende Verbindung an.
30
1.4 Portkonfiguration
RM GUI L3P
Release 7.1 12/2011
