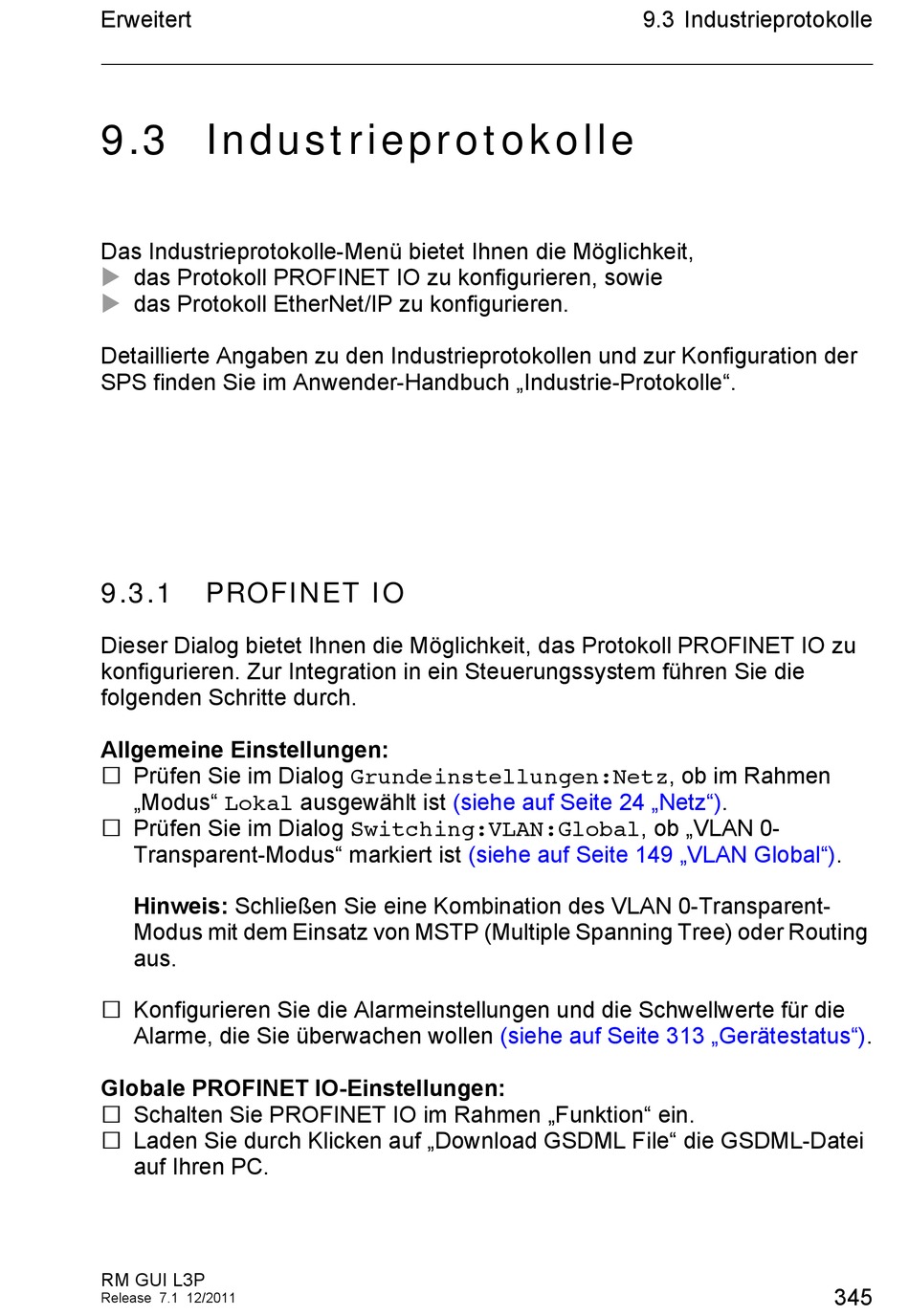

Erweitert

9.3 Industrieprotokolle

Das Industrieprotokolle-Menü bietet Ihnen die Möglichkeit,
 das Protokoll PROFINET IO zu konfigurieren, sowie
 das Protokoll EtherNet/IP zu konfigurieren.
Detaillierte Angaben zu den Industrieprotokollen und zur Konfiguration der
SPS finden Sie im Anwender-Handbuch „Industrie-Protokolle".
9.3.1

PROFINET IO

Dieser Dialog bietet Ihnen die Möglichkeit, das Protokoll PROFINET IO zu
konfigurieren. Zur Integration in ein Steuerungssystem führen Sie die
folgenden Schritte durch.
Allgemeine Einstellungen:
 Prüfen Sie im Dialog Grundeinstellungen:Netz, ob im Rahmen
„Modus" Lokal ausgewählt ist
 Prüfen Sie im Dialog Switching:VLAN:Global, ob „VLAN 0-
Transparent-Modus" markiert ist
Hinweis: Schließen Sie eine Kombination des VLAN 0-Transparent-
Modus mit dem Einsatz von MSTP (Multiple Spanning Tree) oder Routing
aus.
 Konfigurieren Sie die Alarmeinstellungen und die Schwellwerte für die
Alarme, die Sie überwachen wollen
Globale PROFINET IO-Einstellungen:
 Schalten Sie PROFINET IO im Rahmen „Funktion" ein.
 Laden Sie durch Klicken auf „Download GSDML File" die GSDML-Datei
auf Ihren PC.
RM GUI L3P
Release 7.1 12/2011
(siehe auf Seite 24
(siehe auf Seite 149 „VLAN
(siehe auf Seite 313
9.3 Industrieprotokolle
„Netz").
Global").
„Gerätestatus").
345
