Dhcp-Relay-Agent - Hirschmann PowerMICE Referenzhandbuch

Erweitert

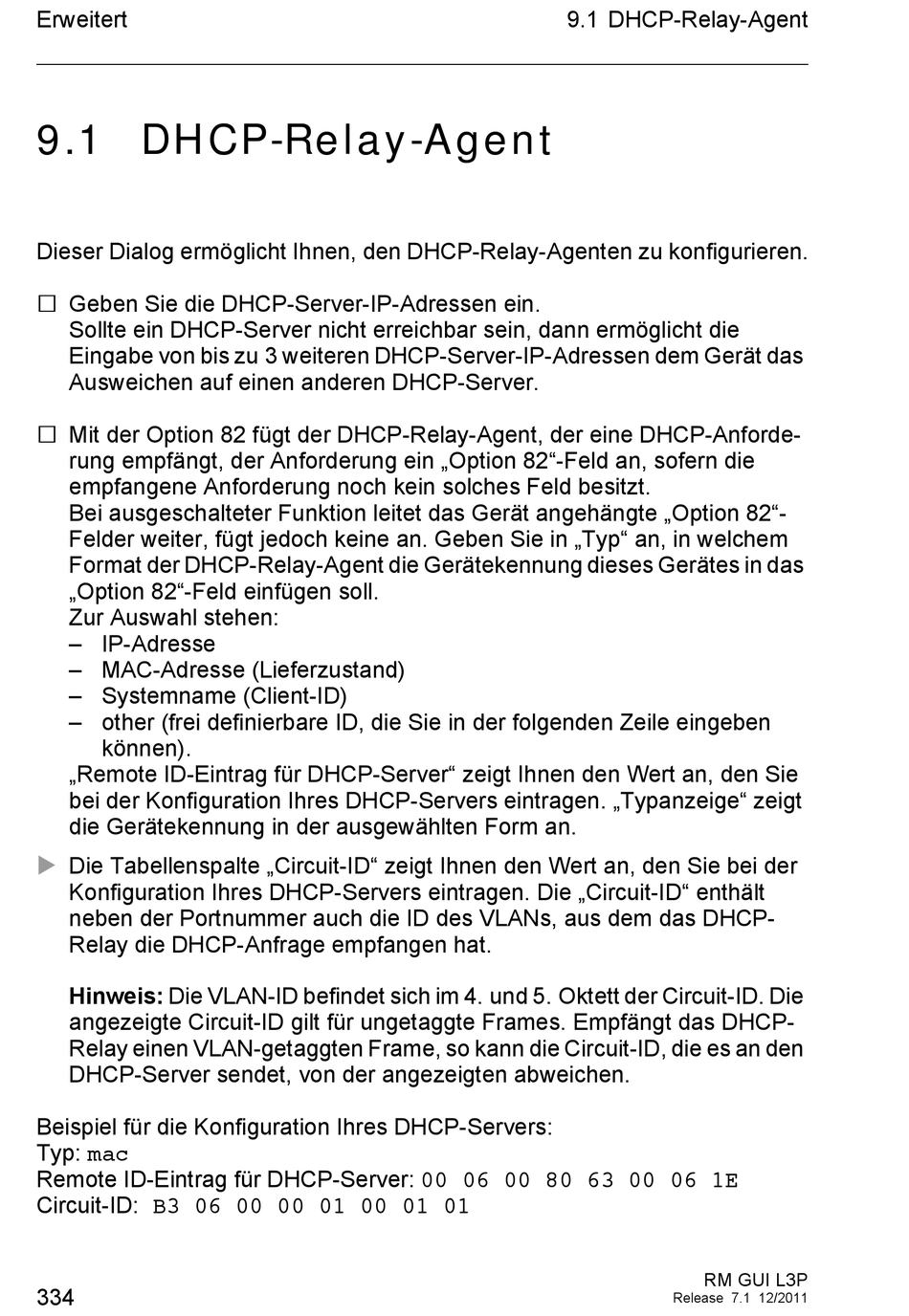

9.1 DHCP-Relay-Agent

Dieser Dialog ermöglicht Ihnen, den DHCP-Relay-Agenten zu konfigurieren.
 Geben Sie die DHCP-Server-IP-Adressen ein.
Sollte ein DHCP-Server nicht erreichbar sein, dann ermöglicht die
Eingabe von bis zu 3 weiteren DHCP-Server-IP-Adressen dem Gerät das
Ausweichen auf einen anderen DHCP-Server.
 Mit der Option 82 fügt der DHCP-Relay-Agent, der eine DHCP-Anforde-
rung empfängt, der Anforderung ein „Option 82"-Feld an, sofern die
empfangene Anforderung noch kein solches Feld besitzt.
Bei ausgeschalteter Funktion leitet das Gerät angehängte „Option 82"-
Felder weiter, fügt jedoch keine an. Geben Sie in „Typ" an, in welchem
Format der DHCP-Relay-Agent die Gerätekennung dieses Gerätes in das
„Option 82"-Feld einfügen soll.
Zur Auswahl stehen:
– IP-Adresse
– MAC-Adresse (Lieferzustand)
– Systemname (Client-ID)
– other (frei definierbare ID, die Sie in der folgenden Zeile eingeben
können).
„Remote ID-Eintrag für DHCP-Server" zeigt Ihnen den Wert an, den Sie
bei der Konfiguration Ihres DHCP-Servers eintragen. „Typanzeige" zeigt
die Gerätekennung in der ausgewählten Form an.
 Die Tabellenspalte „Circuit-ID" zeigt Ihnen den Wert an, den Sie bei der
Konfiguration Ihres DHCP-Servers eintragen. Die „Circuit-ID" enthält
neben der Portnummer auch die ID des VLANs, aus dem das DHCP-
Relay die DHCP-Anfrage empfangen hat.
Hinweis: Die VLAN-ID befindet sich im 4. und 5. Oktett der Circuit-ID. Die
angezeigte Circuit-ID gilt für ungetaggte Frames. Empfängt das DHCP-
Relay einen VLAN-getaggten Frame, so kann die Circuit-ID, die es an den
DHCP-Server sendet, von der angezeigten abweichen.
Beispiel für die Konfiguration Ihres DHCP-Servers:
Typ: mac
Remote ID-Eintrag für DHCP-Server: 00 06 00 80 63 00 06 1E
Circuit-ID: B3 06 00 00 01 00 01 01
334
9.1 DHCP-Relay-Agent
RM GUI L3P
Release 7.1 12/2011
