Die Schnittstellen des OEM-Com-Servers 58412

Die OEM-Bauform 58412 im Scheckkartenformat verfügt neben einer mit TTL-Pegeln arbei-
tenden RS232-Schnittstelle auch über ein Onboard-RS485-Businterface. Beide Schnittstellen
liegen auf dem mit Rundumkragen verriegelten 10pol. Pfostensteckverbinder X1. Die Um-
schaltung erfolgt über Lötbrücken auf der Paltinenunterseite.

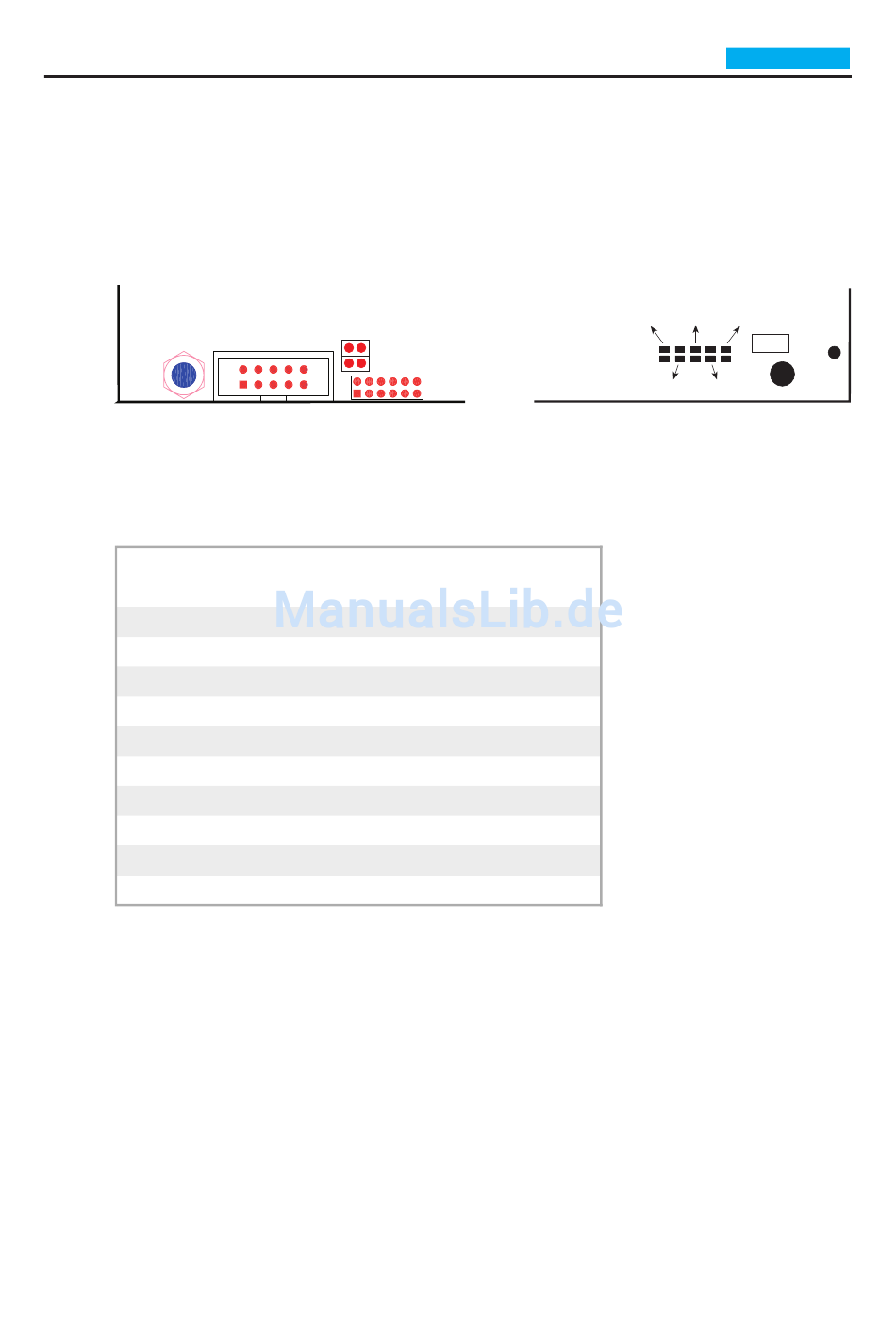

Platinenoberseite
Pinbelegung X1
Pin
Signal
1
+5V/+24V Versorgung
2
RxD
3
TxD
4
RES/
5
CTS
6
DTR
7
DSR/A
8
RTS/B
9
GND 24V
10
GND 5V
(1)
Die Open-Collector-Beschaltung des Reset-Pins erlaubt die Verwendung als LOW-aktiver
Ein- und Ausgang. Ein z.B. durch den Watchdog im Com-Server erzeugter Reset kann hier für
eigene Zwecke abgegriffen werden. Das Anlegen eines GND-Pegels für mindestens 100ms
z.B. über einen Taster erzwingt einen Neustart des Com-Servers.
Die serielle TTL-Schnittstelle
Über diese Schnittstelle kann direkt der TTL-Port eines UARTs erfolgen. Die Lötbrücken müssen
hierfür wie folgt gesetzt sein:
• LB5, LB6 = geschlossen
• LB7, LB8, LB9 = offen
RS485
X1
Termination
2
4
6
8
10
ON/OFF
J4
X4
J3
12
1
1
3
5
7
9

Funktion

RS232/TTL
Eingang
Ausgang
(1)
Ein-/Ausgang
Eingang
Ausgang
Eingang
Ausgang
Versorgung
Versorgung
7
6
RS485
Versorgung
(RxD)
(TxD)
(Ein-/Ausgang)
(Eingang)
(Ausgang)
Bus A/-
Bus B/+
Versorgung
Versorgung
W&T
w w w . w u t . d e
Platinenunterseite
LB8
LB7
LB9
Fuse
LB6
LB5
22
