Konfiguration der TCP/IP-Modi (Menü: TCP/IP Mode)
9.9
Betriebsart SLIP-Router (Menü: SLIP Router)
In dieser Betriebsart arbeitet der Com-Server als Router. Alle Netzwerkpakete, deren Ziel-
adresse sich im konfigurierten Subnet befindet, werden über die serielle Schnittstelle mittels
SLIP geroutet. Alle seriell eingehenden SLIP-Pakete werden in das lokale Ethernet-Netzwerk
weitergeleitet.
Einstellungen im Menü: SETUP Port..
!
Die Konfiguration als SLIP-Router darf nicht in der gleichen Telnet-Sitzung erfolgen in der
bereits die IP-Adresse, die Subnet Mask oder die Gateway-Adresse des Com-Server geändert
wurden. Beenden Sie nach solchen Einstellungen zunächst die Telnet-Verbindung über „q" und
bauen sie anschließend wieder neu auf.
Þ
Net Address
Tragen Sie hier die Netzwerkadresse des seriell angeschlossenen Subnets ein, zu dem
mittels SLIP geroutet werden soll.
Þ
SLIP-Net Routing (default: 1)
Hat dieser Parameter den Wert 1, arbeitet der Com-Server wie beschrieben als Router für
das unter Net Address angegebene Subnet. Hat der Parameter den Wert 0, ist der Com-
Server transparent, d.h. alle Pakete, die an die IP-Adresse des Com-Servers gerichtet
sind, werden als SLIP-Pakete an die serielle Schnittstelle weitergegeben. Dabei wird die
Ziel-IP-Adresse (IP-Adresse des Com-Servers) durch den Parameter Net Address ersetzt.
Dies ermöglicht das Vergeben einzelner IP-Adressen an die angeschlossenen SLIP-Rech-
ner (=Net Address), ohne pro Anschluß ein eigenes Subnet vergeben zu müssen.
!
Ausgenommen von diesem Verfahren sind alle Pakete für den Telnet-Konfigurationsport 1111
des Com-Servers!

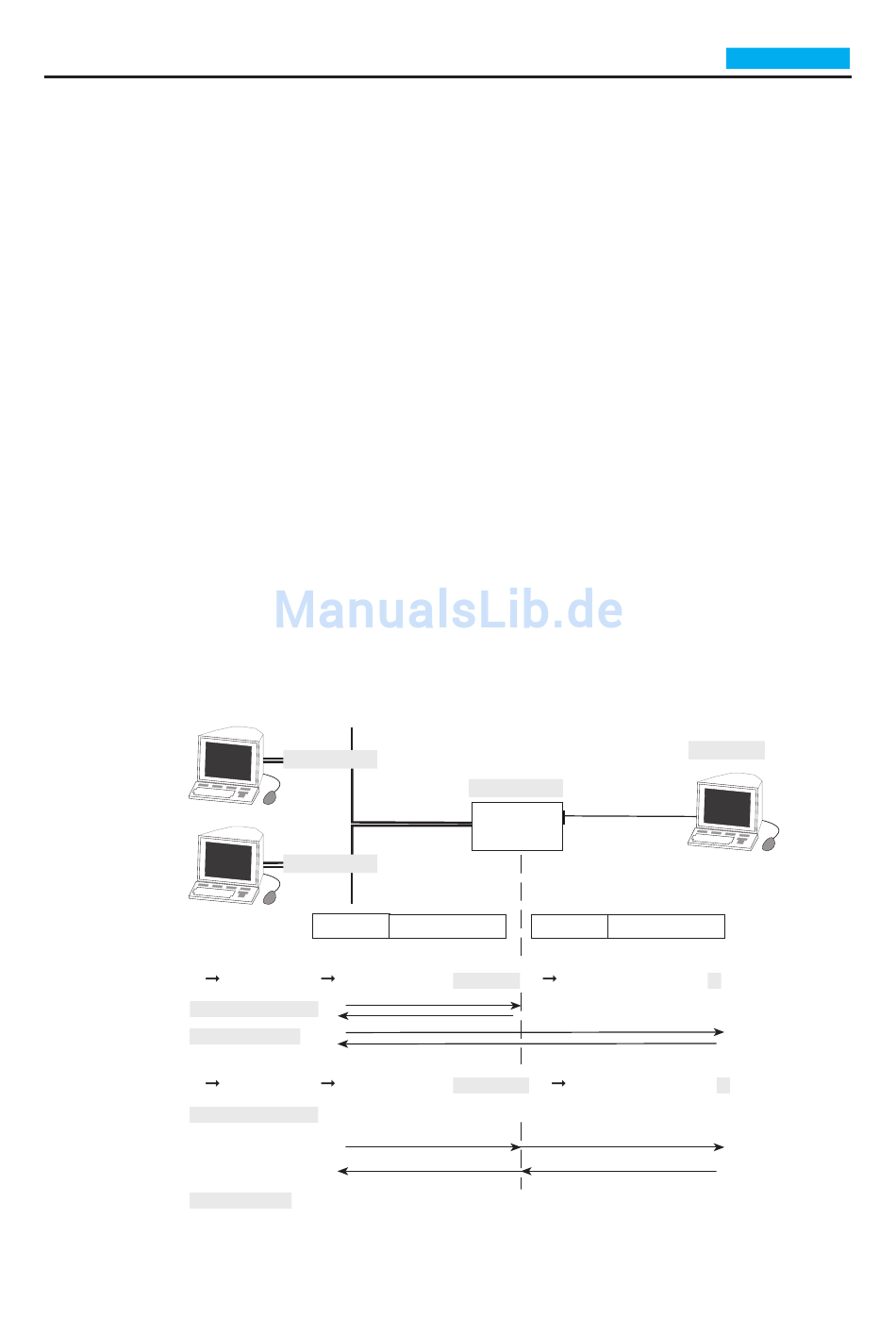

Paketrahmen:
...
ping 172.16.231.1
ping 192.1.1.12
...
ping 172.16.231.1
Destination IP:
Source IP:
ping 192.1.1.2
Diese IP-Adresse wird nicht geroutet!
172.16.231.2
Ethernet
172.16.231.3
Ethernet IP-Datagramm
SLIP Router
Net Address = 192.1.1.0 /
SLIP Router
Net Address = 192.1.1.12 /
= 172.16.231.1
= 172.16.231.1
Þ
Þ
TCP/IP Mode
172.16.231.1
Com Server
RS232
SLIP
IP-Datagramm
SLIP-Net Routing = 1
SLIP-Net Routing = 0
= 192.1.1.12
= 192.1.1.12
W&T
w w w . w u t . d e
SLIP Router
192.1.1.12
