Konfiguration der TCP/IP-Modi (Menü: TCP/IP Mode)
9.7
Betriebsart IP-Bus-Mode (Menü: IP Bus Mode)

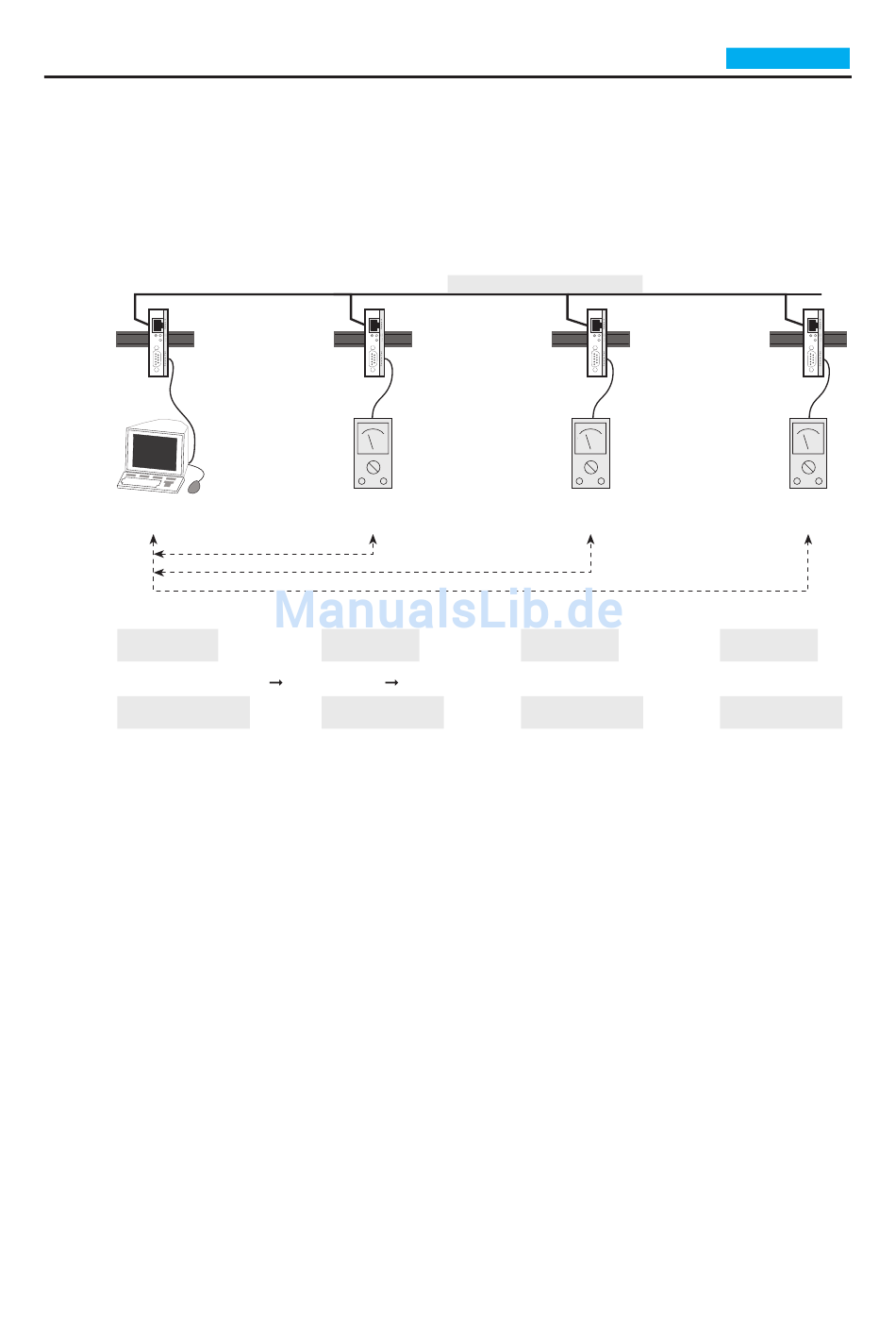

Im IP-Bus-Mode können mehrere serielle Com-Server-Ports über das Netzwerk in Form ei-
nes Master-Slave-Busses logisch fest miteinander verbunden werden. Die angeschlossenen
seriellen Endgeräte stehen in dieser Betriebsart in ständigem Online-Kontakt. Eventueller
zusätzlicher Datenverkehr oder andere Netzwerk-Protokolle haben keinen Einfluß auf die
Verbindung.
..
A
Master
IP-Adresse:
Com-Server A:
172.16.231.1
Menü: SETUP Port ..
ÞMaster: Subnet IP
172.16.231.0
Der Master sendet an alle Slaves und empfängt von allen Slaves. Diese können untereinander
jedoch keine Daten austauschen.
!
Die seriellen Geräte müssen ihre Daten mit einem eigenen Sicherungsprotokoll übertragen. Da
die Com-Server das Internet-Protokoll (IP) als Netzwerk-Übertragungsprotokoll verwenden,
können sie keine Datensicherung gewährleisten.
!
Da die Vermittlung der Daten vom Master an die Slaves per Broadcast erfolgt, müssen alle
Geräte die einen Bus bilden sollen, dem gleichen Subnet angehören. D.h., die Subnetmask und
der Netzwerkteil der IP-Adresse müssen in allen Com-Servern identisch sein.
Einstellungen im Menü: SETUP Port..
!
Die Konfiguration des IP-Bus-Mode darf nicht in der gleichen Telnet-Sitzung erfolgen, in der
bereits die IP-Adresse, die Subnet Mask oder die Gateway-Adresse des Com-Server geändert
wurden. Beenden Sie nach solchen Einstellungen zunächst die Telnet-Verbindung über „q",
und bauen sie anschließend wieder neu auf.
Aktivierung des Masters
Þ
Master: Subnet IP
Geben Sie hier die Netzwerkadresse des Subnets ein, in dem sich Master und Slaves
befinden. Es genügt, einen Wert ungleich Null einzutragen (z.B. 1.0.0.0) und mit ENTER
zu quittieren. Der Com-Server berechnet die Subnet-IP-Adresse selbständig aus der eige-
nen IP-Nummer und der Subnet Maske (binäre UND-Verknüpfung) und trägt sie ein.
ETHERNET
B
Meßgerät
Slave
Com-Server B
172.16.231.36
TCP/IP Mode
IP Bus Mode
ÞSlave: Master IP
172.16.231.1
Subnet Mask: 255.255.255.0
C
Meßgerät
Slave
Com-Server C
172.16.231.89
ÞSlave: Master IP
172.16.231.1
Þ
Þ
TCP/IP Mode
W&T
w w w . w u t . d e
D
Meßgerät
Slave
Com-Server D
172.16.231.14
ÞSlave: Master IP
172.16.231.1
IP Bus Mode
...
56
