(H) Parameter für Schutzfunktionen
Bei einer großen Leistungsabweichung zwischen Frequenzumrichter und Motor und kleinem
Parameterwert ist ein ausreichender thermischer Motorschutz nicht gewährleistet. Der thermi-
sche Motorschutz muss durch einen externen Motorschutz (z.B. PTC-Elemente) gewährleistet
werden.
Der thermische Motorschutz von Sondermotoren muss durch einen externen Motorschutz (z.B.
PTC-Element, Motorschutzschalter o.Ä.) gewährleistet werden.
Motoren für Vektorregelung (SF-V5RU) sind mit einem thermischen Motorschutz ausgerüstet.
Stellen Sie daher Parameter 9 auf „0".
Ist die Stromeinstellung des elektronischen Motorschutzes auf einen Wert kleiner als 3 % des Fre-
quenzumrichternennstromes eingestellt, arbeitet die Motorschutzfunktion nicht.
Mit höherer Einstellung von Pr. 72 verkürzt sich die Betriebszeit bis zum Ansprechen des Transis-
tor-Überlastschutzes.
Elektronischer Motorschutz für einen IPM-Motor (Pr. 9, E.THM)
● Der elektronische Motorschutz sorgt für das Auslösen der Schutzfunktionen bei Überlast.
● In Parameter 9 wird der Motor-Nennstrom in Ampere eingegeben. Bei der Initialisierung der IPM-
Parameter wird der Nennstrom des IPM-Motors automatisch eingestellt (siehe Seite 5-72).
● Um den elektronischen Motorschutz zu deaktivieren, wird Parameter 9 auf „0" gesetzt (z.B. bei
Verwendung eines externen Motorschutzes). Der Überlastschutz des Frequenzumrichters (E.THT)
bleibt jedoch wirksam.

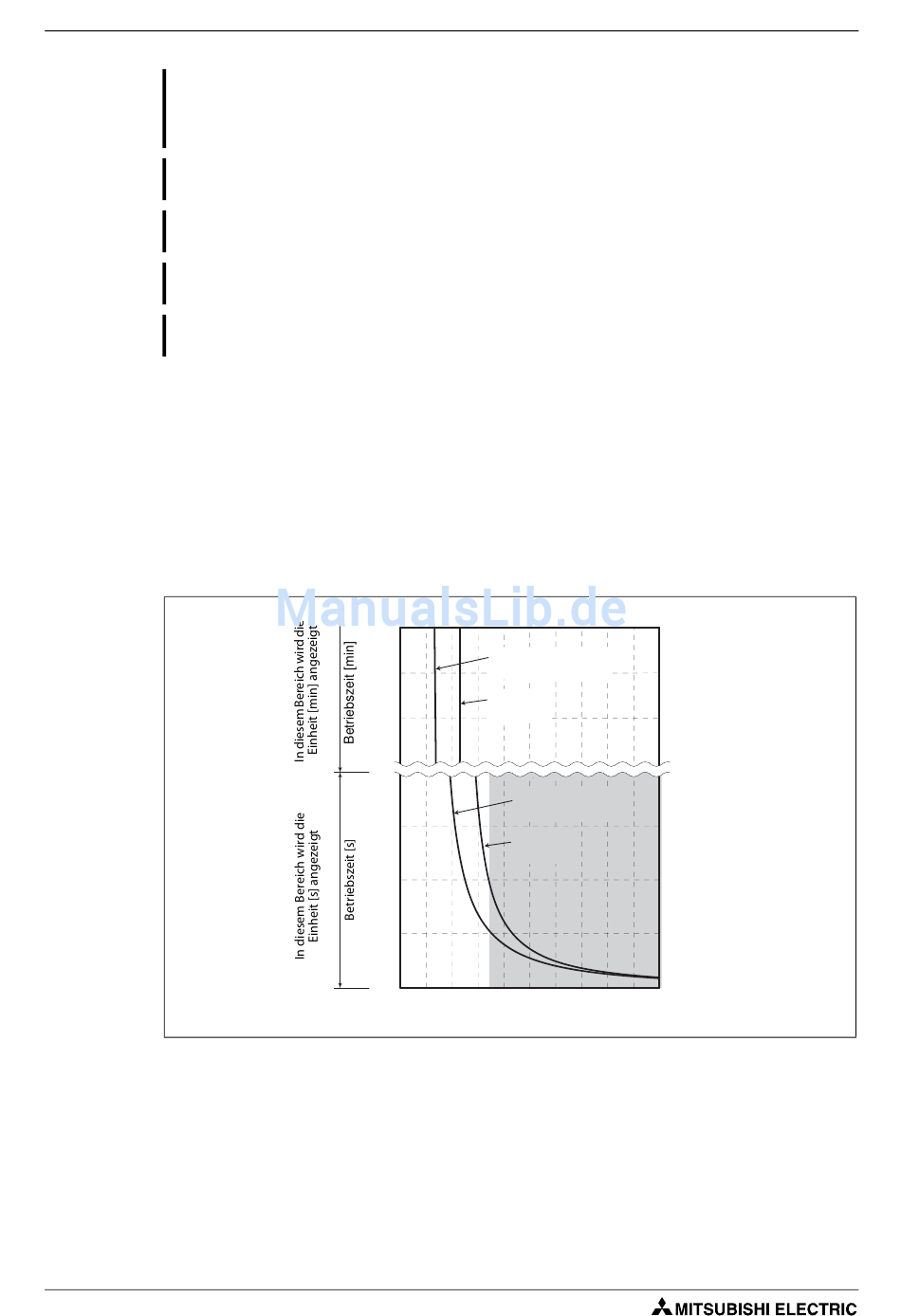

Abb. 5-116: Motorschutz-Kennlinien (MM-CF)
*
Die Prozentangabe bezieht sich auf den Motor-Nennstrom.
– Im Bereich rechts der Kennlinie ist der Motorschutz aktiviert.
– Der Bereich links der Kennlinie entspricht dem Normalbetrieb.
5 - 286
70
2000 U/min
(133,33 Hz) oder kleiner
60
3000 U/min
(200 Hz)
50
240
2000 U/min
(133,33 Hz) oder kleiner
180
3000 U/min
(200 Hz)
120
Bereich des
Überlastschutzes
für den Transistor
60
0
80 100 120 140 160 200 220 240 260 280 300
Strom [%]
Parameter
I002580E
