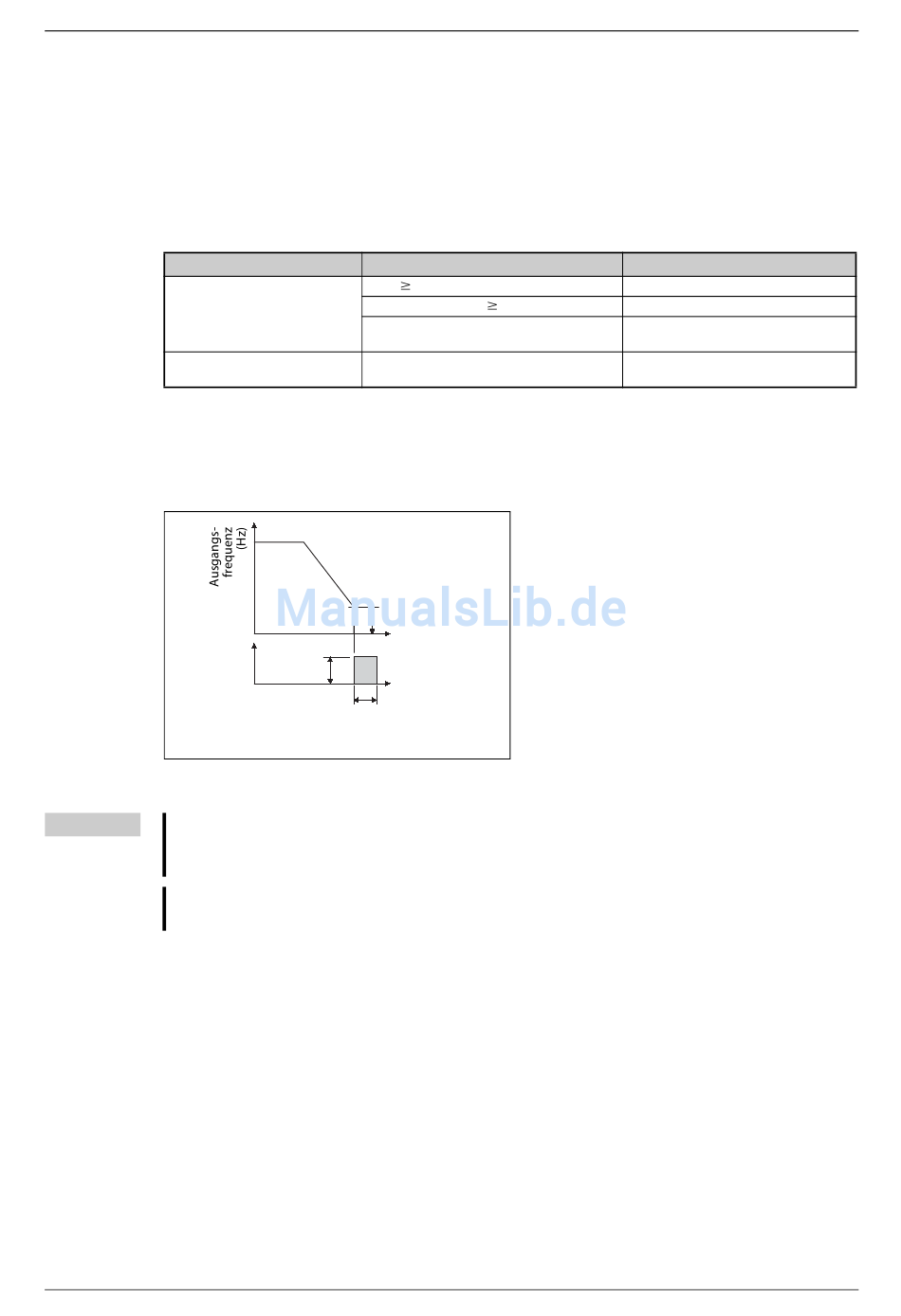

Parameter

Einstellung der Startfrequenz (Pr. 10)

● Erreicht die Ausgangsfrequenz während des Bremsvorgangs die in Pr. 10 eingestellte Startfre-
quenz, wird die DC-Bremsung (Regelung der Stillstandsdrehzahl, Servoverriegelung) aktiviert.
● Wird in Parameter 10 der Wert „9999" eingegeben, so wird als Startfrequenz der DC-Bremsung
(Regelung auf Stillstandsdrehzahl, Servoverriegelung) der in Parameter 13 eingegebene Wert
(Startfrequenz des Umrichters) genommen.
● Die Startfrequenz der DC-Bremsung hängt davon ab, wie der Motor gestoppt wird.
Stoppen des Motors
Betätigung der STOP-Taste auf
der Bedieneinheit
Ausschalten der Startsignale STR
oder STF
Einstellung der Frequenz auf 0 Hz ⎯
Tab. 5-296: Abhängigkeit der Startfrequenz der DC-Bremsung vom Stoppen des Motors
● Die Startfrequenz der DC-Bremsung ist bei der sensorlosen PM-Vektorregelung fest auf 0 Hz
eingestellt (die Charakteristik mit hohem Drehmoment im niedrigen Drehzahlbereich ist
deaktiviert).
Brems-
spannung
HINWEISE Ist in der Vektorregelung die Vorerregung (Regelung der Stillstandsdrehzahl) aktiviert, können z.B.
beim Abbremsen des Motors bis zum Stillstand Vibrationen auftreten. Um dies zu vermeiden, set-
zen Sie Parameter 10 „DC-Bremsung (Startfrequenz)" auf einen Wert von 0,5 Hz oder kleiner.
Ist die Vektorregelung aktiviert, ändert sich die Werkseinstellung des Parameters 10 automatisch
auf 0,5 Hz.
FR-A800
Parametereinstellung
Pr. 10 0,5 Hz
Pr. 10  0,5 Hz, Pr. 13
Pr. 10  0,5 Hz, Pr. 13  0,5 Hz
Pr. 10 DC-Bremsung
(Startfrequenz)
Zeit
Pr. 12
DC-Bremsung
(Spannung)
Zeit
Pr. 11 DC-Bremsung (Zeit)
Startfrequenz der DC-Bremsung
Wert von Pr. 10
0,5 Hz 0,5 Hz
Wert von Pr. 10 oder Pr. 13
(wirksam ist der größere Wert)
Wert von Pr. 13 oder 0,5 Hz
(wirksam ist der größere Wert)
Abb. 5-316:
Einstellung des Pr. 11 auf einen Wert zwischen 0,1
und 10 s
(G) Regelparameter
I002753E
