5.4.5 EMV Festigkeit für Kommunikationsbox (DIN)
Um die EMV Festigkeit des Geräts gemäß CE Erklärung sicherzustellen, sind alle
Leitungen des Kabels mit dem beigefügten Ferritkern zu versehen. Die Kabelschirmung
muss am Terminal Pin <Schirm> angeschlossen werden!
Anschluss der Schirmung
an Terminal Pin <Schirm>
5.5 Einschaltvorgang
Zum Einschalten des Systems sind die nachfolgenden Schritte zu befolgen:

5.5.1 Einkopf System

1. Ausschalten der Kommunikationsbox.
2. Verbinden des Kabels des Messkopfs mit der Anschlussleiste der Kommunikationsbox.
3. Einschalten der Kommunikationsbox.
4. Die Kommunikationsbox weist dem Messkopf Adresse 1 zu.
5.5.2 Mehrkopf System – Zufällige Adresszuweisung
1. Ausschalten der Kommunikationsbox.
2. Verbinden der Kabel aller Messköpfe mit der Anschlussleiste der Kommunikationsbox.
3. Einschalten der Kommunikationsbox.
4. Die Kommunikationsbox weist automatisch jedem Kopf eine eindeutige Adresse zu – welcher
Kopf welche Adresse erhält ist rein zufällig.
MI3
Umwickeln des Kabels mit
selbstklebendem Schirmband

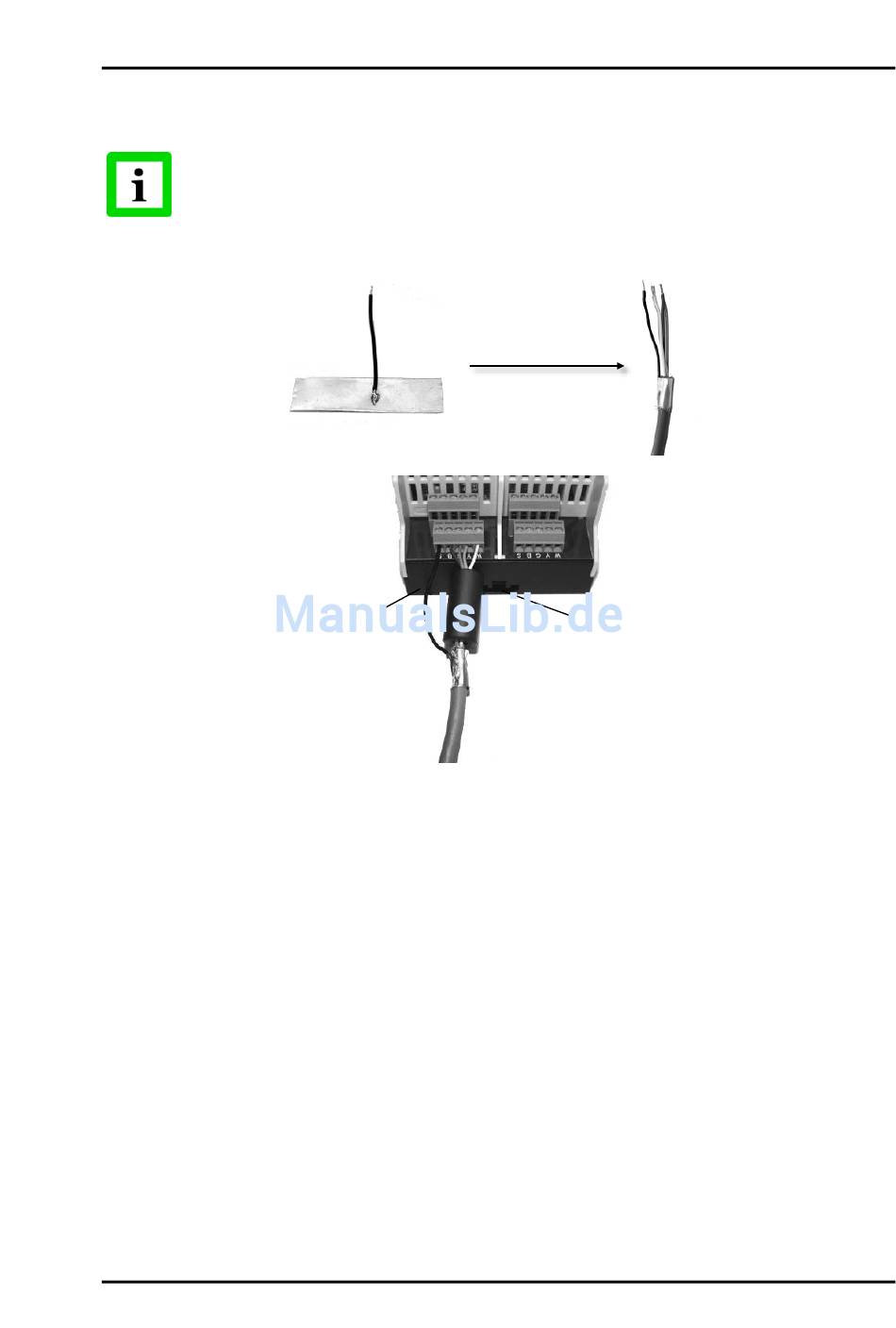

Abbildung 20: Montage von Schirm und Ferritkern
Rev. G1 Nov 2016
Installation
Anschluss der Schirmung an
Terminal Pin <Schirm>
